首页  >  产品百科  >  BZT03C75-TR

BZT03C75-TR

产品分类: 齐纳(稳压)二极管
产品描述: ±6% 1μA 75V 100Ω 3.25W 独立式 SOD-57 贴片安装,通孔安装 4mm*3.6mm*3.6mm
供应商型号: 4312620
供应商: 海外现货
标准整包数: 1

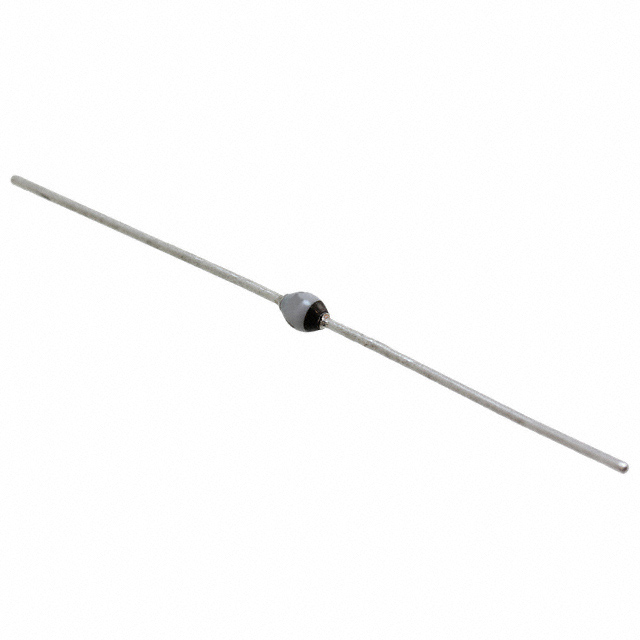

VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 BZT03C75-TR

BZT03C75-TR概述

    Vishay BZT03-Series Zener Diodes 技术手册解析

    产品简介


    Vishay BZT03系列是一种稳压二极管(Zener Diode),适用于中功率电压调节和瞬态抑制电路。其主要特点包括玻璃钝化结、密封封装以及在皮秒级时间内的钳位响应速度。这些特性使得BZT03系列非常适合用于要求快速响应和高可靠性的电源管理和保护应用。

    技术参数


    - 电压范围: 6.2V 至 300V
    - 测试电流 (IZT): 2mA 至 100mA
    - 反向漏电流 (IR): 1500μA(最大值)
    - 动态电阻 (ZZ): 4.7Ω(最大值)
    - 温度系数 (TCVZ): 0.07%/K(最大值)
    - 钳位电压 (V(CL)): 9.3V(最小值)至 139V(最大值)
    - 最大总功耗 (Ptot): 3250mW(Tamb = 25°C),1300mW(Tamb = 25°C)
    - 非重复峰值浪涌功耗 (PZSM): 600W(Tj = 25°C)
    - 存储温度范围 (TS): -65°C 至 +175°C
    - 焊接条件: 峰值温度最大为260°C

    产品特点和优势


    - 玻璃钝化结: 提升长期稳定性和可靠性。
    - 密封封装: 防尘防水,确保长期使用寿命。
    - 低动态电阻: 可以提供更稳定的电压输出,适合于需要精密稳压的应用。
    - 高脉冲功率处理能力: 适用于需要应对瞬态浪涌的应用场景。
    - 皮秒级钳位时间: 快速响应,适用于高速电路设计。

    应用案例和使用建议


    应用场景:
    - 电压调节: 在电池供电设备中,作为电源稳压装置使用。
    - 瞬态抑制: 用于工业设备和汽车电子中,保护敏感元件免受瞬态浪涌损害。
    使用建议:
    - 在选择具体型号时,要根据实际需求匹配合适的电压和电流参数。
    - 注意散热设计,特别是在高功耗情况下,合理布局以避免过热。
    - 定期检测电路性能,及时更换老化的器件,保证系统稳定性。

    兼容性和支持


    - BZT03系列具有良好的兼容性,可以与其他常见的电子元器件配合使用。
    - Vishay提供详尽的技术支持文档和在线咨询服务,对于具体应用问题可直接联系技术支持团队。

    常见问题与解决方案


    - 问题1: 如何正确安装以避免过热?
    - 解决方案:确保周围有良好的散热路径,必要时加装散热片或热管。
    - 问题2: 电压调节不准确怎么办?
    - 解决方案:检查是否有外部干扰,确认输入电压稳定;重新校准或更换符合要求的稳压器件。

    总结和推荐


    Vishay BZT03系列稳压二极管凭借其优良的电气特性和广泛的适用范围,在各种电力管理系统中表现出色。其快速响应、高可靠性和出色的性能使其成为电源管理和瞬态保护的理想选择。我们强烈推荐在相关应用中使用该系列产品,同时需要注意正确设计散热方案以保障长期运行的稳定性和安全性。

BZT03C75-TR参数

参数
最大齐纳阻抗 100Ω
电压容差 ±6%
最大功率耗散 3.25W
标称齐纳电压 75V
配置 独立式
最大功率 1.3
Ir - 反向电流 1μA
长*宽*高 4mm*3.6mm*3.6mm
通用封装 SOD-57
安装方式 贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

BZT03C75-TR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BZT03C75-TR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY BZT03C75-TR BZT03C75-TR数据手册

BZT03C75-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
