V40100C-E3/4W

产品分类: 整流二极管/整流桥
产品描述: 100V 250A 1mA 20A 双commoncathode TO-220-3 通孔安装
供应商型号: 30C-V40100C-E3/4W TO-220AB
供应商: 云汉优选
标准整包数: 1

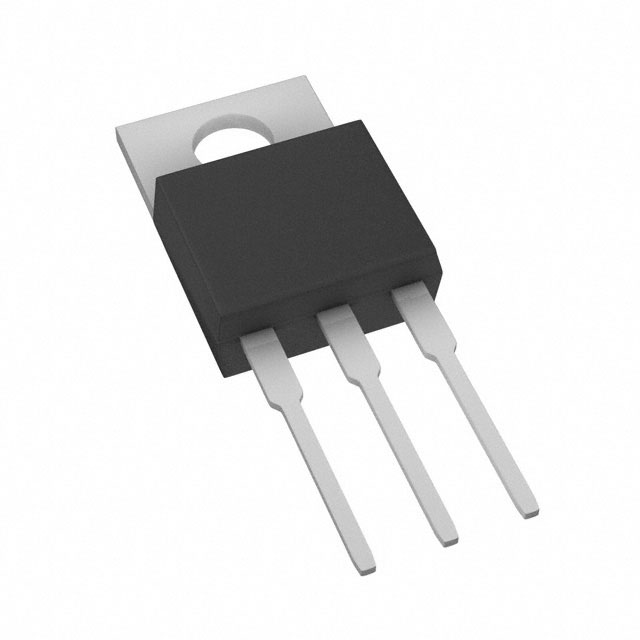

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 V40100C-E3/4W

V40100C-E3/4W概述

    Vishay General Semiconductor V40100C/VI40100C 双高电压沟槽MOS肖特基整流器技术手册

    产品简介


    Vishay General Semiconductor 的 V40100C/VI40100C 是一款双高电压沟槽MOS肖特基整流器。该器件以其低导通电压(Forward Voltage, VF)和高效率操作而著称,适用于高频DC/DC转换器、开关电源、自由轮二极管、或二极管和反向电池保护等应用场景。

    技术参数


    以下是 V40100C/VI40100C 的关键技术和性能参数:
    - 最大重复峰值反向电压(VRRM):100 V
    - 每个器件的最大平均正向整流电流(IF(AV)):40 A
    - 单个二极管的脉冲正向浪涌电流(IFSM):250 A
    - 正向电压降(VF):
    - IF = 5 A, TA = 25 °C 时:0.47 V
    - IF = 5 A, TA = 125 °C 时:0.38 V
    - 反向电流(IR):
    - VR = 70 V, TA = 25 °C 时:9 μA
    - VR = 70 V, TA = 125 °C 时:10 mA
    - 最大热阻(RθJC):2.0 °C/W
    - 驱动电压率(dV/dt):10,000 V/μs
    - 工作结温范围:-40°C 到 +150°C

    产品特点和优势


    - 低导通电压:在5 A电流下的导通电压仅为0.38 V,显著降低功率损耗。
    - 高效率操作:由于采用了沟槽MOS肖特基技术,使得该器件在各种条件下都能保持高效率。
    - 高可靠性:通过了UL 94 V-0的阻燃等级测试,且满足JESD 201 Class 1A锡须测试标准。
    - 热稳定性好:热阻低,确保在高温环境下仍能稳定运行。
    - 环保合规:采用无卤素材料,符合RoHS标准,为商业级产品。

    应用案例和使用建议


    V40100C/VI40100C 常用于需要高频工作的应用场合,如:
    - 高频DC/DC转换器:在高频电力变换中,低导通电压可以显著减少能量损耗。
    - 开关电源:适合在需要高效率的电源模块中使用。
    - 自由轮二极管:保护电路免受电感负载引起的反向电压冲击。
    - 反向电池保护:防止因电池接反导致的损坏。
    建议用户根据具体应用选择合适的封装形式(TO-220AB 或 TO-262AA),并确保正确连接和安装,以达到最佳效果。

    兼容性和支持


    V40100C/VI40100C 与常见的工业标准封装兼容,易于集成到现有设计中。Vishay提供全面的技术支持,可以通过以下邮箱获取技术支持:
    - Americas: DiodesAmericas@vishay.com
    - Asia: DiodesAsia@vishay.com
    - Europe: DiodesEurope@vishay.com

    常见问题与解决方案


    - Q:如何检查该产品的焊接质量?
    - A:使用显微镜检查焊点,确保焊料均匀分布且无气泡。
    - Q:该产品在高温环境下的性能如何?
    - A:该产品能够在高达150°C的工作温度下正常工作,但仍需注意散热设计,避免长时间高温运行。
    - Q:如何确定正确的电流等级?
    - A:请参考产品手册中的额定电流曲线,根据实际应用需求选择合适的型号。

    总结和推荐


    V40100C/VI40100C 是一款非常适合高频电力转换应用的双高电压沟槽MOS肖特基整流器。其低导通电压、高效率和良好的热稳定性使其成为同类产品中的佼佼者。如果你正在寻找高效、可靠的电力管理解决方案,这款产品将是你的不二之选。强烈推荐在高频DC/DC转换器和开关电源等应用中使用。

V40100C-E3/4W参数

参数
反向恢复时间 -
正向浪涌电流 250A
配置 双commoncathode
If - 正向电流 20A
Ir - 反向电流 1mA
Vr-反向电压 100V
10.54mm(Max)
4.7mm(Max)
8.89mm(Max)
通用封装 TO-220-3
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

V40100C-E3/4W厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

V40100C-E3/4W数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY V40100C-E3/4W V40100C-E3/4W数据手册

V40100C-E3/4W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.531
100+ ¥ 2.827
1000+ ¥ 2.607
15000+ ¥ 2.596
30000+ ¥ 2.585
库存: 5
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 3.53
