首页  >  产品百科  >  GBU6G-E3/51

GBU6G-E3/51

产品分类: 整流二极管/整流桥
产品描述: 400V 175A 5μA 3.8A GBU 通孔安装 22.3mm*3.56mm*18.8mm
供应商型号: AV-E-GBU6G-E3/51
供应商: Avnet
标准整包数: 250

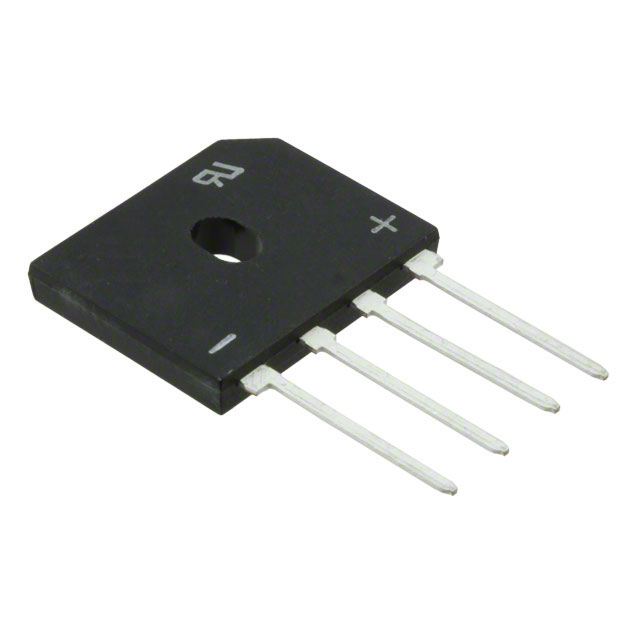

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GBU6G-E3/51

GBU6G-E3/51概述

    Vishay General Semiconductor GBU6A, GBU6B, GBU6D, GBU6G, GBU6J, GBU6K, GBU6M 系列玻璃封装单相桥式整流器

    产品简介


    Vishay General Semiconductor 的 GBU6 系列玻璃封装单相桥式整流器是一种广泛应用于交流/直流桥式全波整流的电子元件。该系列产品广泛用于各种设备,包括显示器、电视机、打印机、开关电源适配器、音频设备及家用电器等领域。其坚固耐用的设计使其成为电路板的理想选择,可有效提高电路的整体稳定性和可靠性。

    技术参数


    - 最大重复峰值反向电压 (VRRM):50V, 100V, 200V, 400V, 600V, 800V, 1000V
    - 最大均方根电压 (VRMS):35V, 70V, 140V, 280V, 420V, 560V, 700V
    - 最大直流阻断电压 (VDC):50V, 100V, 200V, 400V, 600V, 800V, 1000V
    - 最大平均正向整流输出电流 (IF(AV)):6.0A(TA=90℃时),3.8A(TA=40℃时)
    - 单次正向浪涌电流 (IFSM):175A
    - 额定熔断等级 (I2t):127A²s
    - 工作结温和存储温度范围 (TJ, TSTG):-55°C 至 +150°C
    - 瞬时正向电压降 (VF):1.0V(IF=6.0A 时)
    - 直流反向电流 (IR):5.0μA(TA=25°C 时),500μA(TA=125°C 时)

    产品特点和优势


    1. UL 认证:该系列产品获得 UL 认证,文件编号为 E54214。
    2. 高可靠性:适用于印刷电路板(PCB),并具有高浪涌电流能力。
    3. 耐高温:工作结温最高可达 150°C。
    4. 高绝缘强度:高达 1500 VRMS。
    5. 抗焊锡冲击性:符合 JESD 22-B106 标准,焊接温度最高可达 275°C。
    6. 环保材料:无铅材料,符合 RoHS 标准。

    应用案例和使用建议


    - 通用电源转换:适用于多种电子设备的电源转换环节,如显示器、电视机和打印机等。
    - 建议安装:将器件安装在铝制散热片上以提高散热效果。具体安装方式可参考手册中推荐的扭矩值。
    - 热管理:当器件安装在印刷电路板上时,确保铜箔垫面积和引线长度满足手册要求,以增强散热效果。

    兼容性和支持


    - 兼容性:与其他标准电路设计兼容,适合广泛的电子设备。
    - 支持和服务:可通过官方技术支持邮箱获得详细的技术咨询和售后服务。

    常见问题与解决方案


    1. 过热问题:
    - 解决方案:安装到散热良好的位置或增加散热片以降低工作温度。
    2. 浪涌电流问题:
    - 解决方案:选择合适的额定熔断等级(I2t)并合理布线,避免电流过大。
    3. 反向电流泄漏:
    - 解决方案:确保电路设计中没有反向电流,或者使用额外的保护二极管。

    总结和推荐


    Vishay General Semiconductor 的 GBU6 系列玻璃封装单相桥式整流器凭借其优良的性能、高可靠性以及广泛的适用性,已成为市场上极具竞争力的产品。其出色的电气特性和高工作温度范围使得它能够胜任各种恶劣的工作环境。鉴于其显著的特点和优势,强烈推荐将其应用于需要高性能整流器的各种电子设备中。

GBU6G-E3/51参数

参数
Vr-反向电压 400V
反向恢复时间 -
正向浪涌电流 175A
配置 -
If - 正向电流 3.8A
Ir - 反向电流 5μA
长*宽*高 22.3mm*3.56mm*18.8mm
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 散装

GBU6G-E3/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GBU6G-E3/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GBU6G-E3/51 GBU6G-E3/51数据手册

GBU6G-E3/51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 1.2405 ¥ 10.7924
2000+ $ 0.6987 ¥ 6.079
3750+ $ 0.6854 ¥ 5.9626
6500+ $ 0.6777 ¥ 5.8963
11250+ $ 0.6704 ¥ 5.832
18250+ $ 0.663 ¥ 5.7678
库存: 850
起订量: 500 增量: 250
交货地:
最小起订量为:250
合计: ¥ 2698.1
