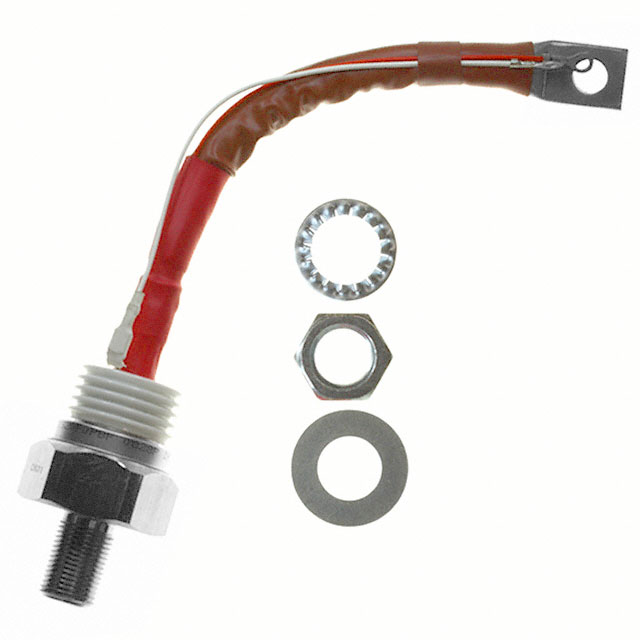

VS-ST330S16P0PBF

产品分类: 晶闸管/可控硅
产品描述: 200mA 330A 520A 7.57KA,7.92KA 1.6KV 50mA 3V TO-118,TO-209AE 底座安装,螺纹安装,铰轴安装
供应商型号: LYS-VS-ST330S16P0PBF
供应商: 海外现货
标准整包数: 6
VISHAY INTERTECHNOLOGY 晶闸管/可控硅 VS-ST330S16P0PBF

VS-ST330S16P0PBF概述

    VS-ST330SPbF Series Phase Control Thyristors (Stud Version)

    1. 产品简介


    VS-ST330SPbF系列是由Vishay半导体公司生产的一款适用于直流电机控制和受控直流电源的相位控制晶闸管。该系列产品采用国际标准封装(TO-118, TO-209AE),具有耐热性强、坚固耐用等特点。此外,这些器件经过工业级设计和认证,可广泛应用于各种严苛的环境。

    2. 技术参数


    - 基本参数
    - 平均导通电流 (IT(AV)): 330 A
    - 断态重复峰值电压 (VDRM/VRRM): 400 V, 800 V, 1200 V, 1400 V, 1600 V, 2000 V
    - 开通电压 (VTM): 1.52 V
    - 触发门极电流 (IGT): 200 mA
    - 工作温度范围 (TJ): -40°C 至 +125°C
    - 主要额定值
    - 最大平均导通电流 (IT(AV)): 330 A
    - 最大均方根导通电流 (IT(RMS)): 520 A
    - 非重复性浪涌电流 (ITSM): 9000 A (50 Hz), 9420 A (60 Hz)
    - 最大 fusing I2t: 405 kA²s (50 Hz), 370 kA²s (60 Hz)
    - 最大阻抗:
    - 结到外壳 (RthJC): 0.10 K/W (DC 操作)
    - 外壳到散热器 (RthC-hs): 0.03 K/W (光滑、平整并涂油的安装表面)

    3. 产品特点和优势


    VS-ST330SPbF系列的主要特点包括:
    - 中心放大门极:提高触发性能。
    - 金属壳体陶瓷绝缘:提供高可靠性。
    - 压缩焊接封装:增强耐用性,适用于严苛操作环境。
    - 国际标准封装:符合通用标准,便于集成。

    4. 应用案例和使用建议


    - 典型应用
    - 直流电机控制
    - 受控直流电源
    - 交流控制器
    - 使用建议
    - 在高功率应用中,建议确保足够的散热措施以防止过热。
    - 对于频繁开关的应用,应考虑选择较高电压等级的产品以提高安全性。

    5. 兼容性和支持


    - 兼容性:VS-ST330SPbF系列可与常见的控制系统和电源设备兼容,易于集成。
    - 支持和服务:对于技术问题,可通过官方邮件支持获取帮助(DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com)。

    6. 常见问题与解决方案


    - 问题一:如何正确接线?
    - 解决办法:确保按照数据手册中提供的连接图进行正确接线。
    - 问题二:如何避免过热?
    - 解决办法:增加散热措施,如使用更大的散热器或加强空气流动。
    - 问题三:如何避免损坏?
    - 解决办法:遵守最大额定值,避免超过器件的最大工作条件。

    7. 总结和推荐


    总体而言,VS-ST330SPbF系列是一种高性能、高可靠性的相位控制晶闸管。它具有强大的性能指标和宽泛的工作温度范围,适用于多种工业应用场景。建议在需要大功率控制和耐用性的应用中使用。
    通过上述详细的技术分析,我们可以看到VS-ST330SPbF系列在众多电子元器件中表现出色。如果您正在寻找一款可靠且性能优良的相位控制晶闸管,VS-ST330SPbF系列无疑是一个值得推荐的选择。

VS-ST330S16P0PBF参数

参数
最大栅极峰值反向电压 -
SCR类型 -
RMS通态电流 520A
平均通态电流 330A
最大栅极触发电流 200mA
断态最大重复峰值漏电流 50mA
通态非重复峰值电流 7.57KA,7.92KA
开启状态电压 -
断态电压 1.6KV
最大栅极触发电压 3V
通用封装 TO-118,TO-209AE
安装方式 底座安装,螺纹安装,铰轴安装
应用等级 工业级
零件状态 在售
包装方式 散装

VS-ST330S16P0PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-ST330S16P0PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 晶闸管/可控硅 VISHAY INTERTECHNOLOGY VS-ST330S16P0PBF VS-ST330S16P0PBF数据手册

VS-ST330S16P0PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 143.75 ¥ 1214.6875
30+ $ 140 ¥ 1183
120+ $ 137.5 ¥ 1161.875
库存: 72
起订量: 6 增量: 6
交货地:
最小起订量为:6
合计: ¥ 7288.12
