首页  >  产品百科  >  VS-40EPF06-M3

VS-40EPF06-M3

产品分类: 整流二极管/整流桥
产品描述: 600V 475A 180ns 100μA 40A TO-247AC 通孔安装 15.87mm*5.31mm*20.7mm
供应商型号: LYS-VS-40EPF06-M3
供应商: 海外现货
标准整包数: 500

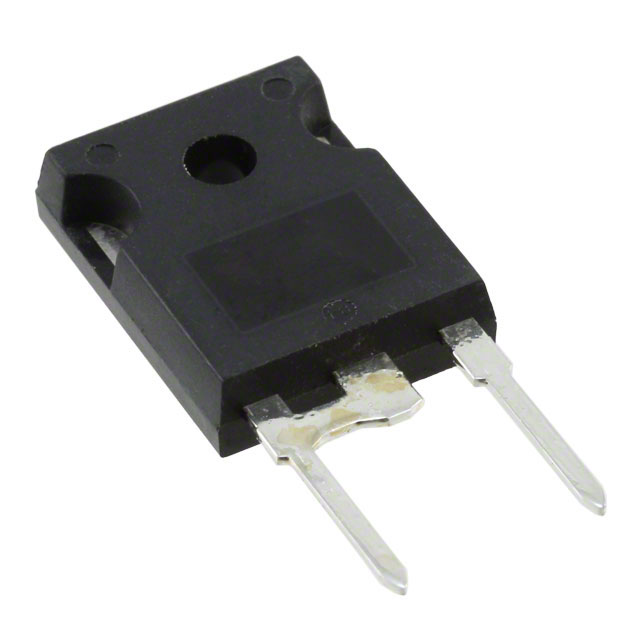

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-40EPF06-M3

VS-40EPF06-M3概述

    快速软恢复整流二极管 VS-40EPF0.PbF 和 VS-40EPF0.-M3 系列

    产品简介


    VS-40EPF0.PbF 系列和 VS-40EPF0.-M3 系列是 Vishay 半导体公司推出的一款高性能快恢复软整流二极管。这些二极管具有低正向电压降(VF)和短反向恢复时间(trr),专为输出整流、续流和输入整流应用设计。它们适用于需要严格限制传导电磁干扰(EMI)的应用场合,如逆变器、斩波器和转换器。

    技术参数


    - 额定电流(IF(AV)):40A
    - 最大反向电压(VRRM):200V、400V、600V
    - 正向电压降(VF):1.25V
    - 非重复峰值浪涌电流(IFSM):475A
    - 反向恢复时间(trr):60ns
    - 最大正向电压降(VFM):1.25V(在40A和25℃条件下)
    - 最大反向漏电流(IRM):25℃时0.1mA,150℃时8.0mA
    - 最大热阻(Junction to Case, RthJC):0.6°C/W
    - 最大结温和存储温度范围(TJ, TStg):-40°C 到 +150°C

    产品特点和优势


    1. 玻璃封装芯片:采用玻璃密封芯片技术,确保稳定可靠的操作。
    2. 低正向电压降和快速反向恢复时间:低正向电压降(VF)和快速反向恢复时间(trr)可减少能量损失,提高系统效率。
    3. 高温操作能力:最高可达150°C的结温,适合恶劣环境。
    4. JEDEC认证:符合JESD 47标准,确保高可靠性。
    5. 环保材料:无铅且符合RoHS标准(PbF),同时提供无卤素、RoHS合规且引线无铅的选项(-M3)。

    应用案例和使用建议


    - 逆变器:在逆变器的输出整流和续流环节,可以有效减少传导电磁干扰。
    - 斩波器和转换器:通过降低能量损耗,提高转换效率。
    - 输入整流:尤其在需要严格限制传导EMI的应用中表现优异。
    使用建议:
    - 在选择电压等级时,确保所选电压高于工作电压至少20%以提高可靠性。
    - 针对不同工作条件,考虑额外散热措施以避免过热。
    - 根据负载特性和工作频率选择合适的二极管型号,以优化性能和寿命。

    兼容性和支持


    该系列产品支持多种封装形式(TO-247AC modified),与其他 Vishay 产品兼容良好。如果您有任何技术疑问或需要更多支持,可以通过技术支持邮箱联系当地的 Vishay 客户服务团队(DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com)。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 反向恢复时间过长 | 检查电路布局是否合理,确认负载条件符合预期,必要时更换更快速恢复的二极管型号。 |
    | 正向电压降过高 | 确保二极管的结温不超过规定范围,检查电路设计是否存在问题,尝试调整负载或使用更大容量的二极管。 |

    总结和推荐


    VS-40EPF0.PbF 和 VS-40EPF0.-M3 系列快速软恢复整流二极管在多个应用场合表现出色。它们的低正向电压降、快速反向恢复时间和高温稳定性使其成为许多高要求应用的理想选择。鉴于其出色的技术性能和广泛的应用范围,强烈推荐在设计新项目时优先考虑这些产品。
    无论您是在构建高压系统还是需要严格的电磁干扰控制,这些二极管都是您的理想之选。如有任何技术疑问,欢迎随时联系 Vishay 的技术支持团队。

VS-40EPF06-M3参数

参数
反向恢复时间 180ns
正向浪涌电流 475A
配置 -
If - 正向电流 40A
Ir - 反向电流 100μA
Vr-反向电压 600V
长*宽*高 15.87mm*5.31mm*20.7mm
通用封装 TO-247AC
安装方式 通孔安装
零件状态 在售
包装方式 管装

VS-40EPF06-M3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-40EPF06-M3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-40EPF06-M3 VS-40EPF06-M3数据手册

VS-40EPF06-M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 2.1275 ¥ 17.9774
1500+ $ 2.072 ¥ 17.5084
5000+ $ 2.035 ¥ 17.1958
库存: 1650
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 8988.7
