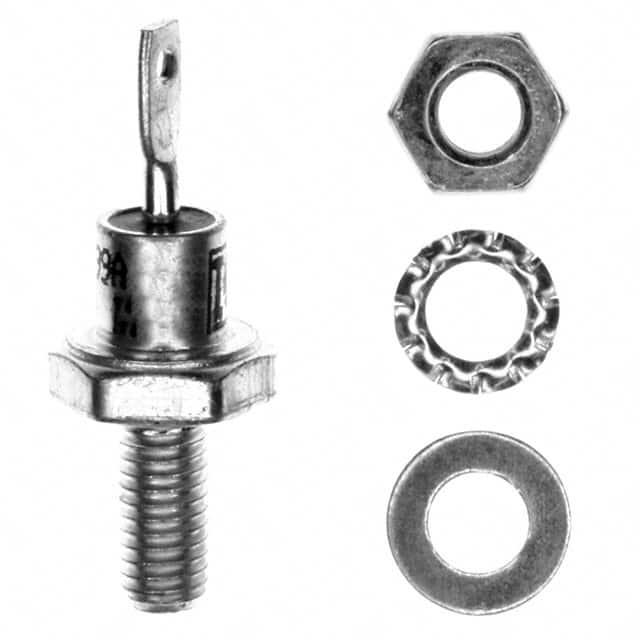

VS-25F100

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 25A, 1000V, 螺纹, DO-4封装, 2针
供应商型号: 7003712
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-25F100

VS-25F100概述

    VS-25F(R) 系列标准恢复二极管技术手册

    1. 产品简介


    VS-25F(R) 系列是 Vishay Semiconductors 生产的一种标准恢复二极管(stud 版本),额定电流为 25 A。该系列二极管具有高浪涌电流能力,适用于广泛的电流范围和电压范围,最大重复峰值反向电压(VRRM)可达 1200 V。它们广泛应用于电池充电器、转换器、电源及机床控制等领域。

    2. 技术参数


    - 额定电流:25 A(IF(AV))
    - 峰值正向电流:356 A(IFSM, 50 Hz), 373 A(IFSM, 60 Hz)
    - 瞬态功率损耗:636 A²s(50 Hz),580 A²s(60 Hz)
    - 最高工作温度:-65°C 至 +175°C(TJ)
    - 最高存储温度:-65°C 至 +200°C
    - 散热电阻:RthJC = 1.5 K/W(直流操作),RthCS = 0.5 K/W
    - 封装尺寸:DO-4 (DO-203AA)
    - 最大热阻:1.2 N·m (10 lbf·in),未润滑螺纹

    3. 产品特点和优势


    VS-25F(R) 系列的特点包括:
    - 高浪涌电流能力,适合需要频繁承受大电流冲击的应用场景。
    - 宽泛的电流和电压范围,适用于多种电气特性的需求。
    - 材料分类合规,符合相关环保要求。

    4. 应用案例和使用建议


    VS-25F(R) 系列被广泛应用于以下几个领域:
    - 电池充电器:保证高效、安全的充电过程。
    - 转换器和电源:确保在不同负载条件下稳定运行。
    - 机床控制:在高温环境下仍能保持良好的性能。
    使用建议:
    - 在安装时要确保正确扭矩,以避免因螺纹不匹配导致的过热。
    - 考虑到散热问题,应在适当的位置添加散热片,以确保良好的热管理。

    5. 兼容性和支持


    VS-25F(R) 系列具有良好的兼容性,能够与其他常见的电子元器件和设备无缝连接。厂商提供了详尽的技术支持和维护信息,确保客户在使用过程中遇到问题时能够及时得到帮助。

    6. 常见问题与解决方案


    - 问题1:如何选择正确的安装扭矩?
    - 解决方案:根据产品手册,对于未润滑螺纹,安装扭矩应为 1.5 + 0 - 10% N·m,对于润滑螺纹则为 1.2 + 0 - 10% N·m。
    - 问题2:如何确定二极管的工作温度范围?
    - 解决方案:查阅手册中的 TStg 和 TJ 参数,确保二极管在规定的工作温度范围内使用。

    7. 总结和推荐


    VS-25F(R) 系列标准恢复二极管凭借其高浪涌电流能力和宽泛的工作温度范围,在各种电力系统和工业应用中表现出色。如果您需要一款可靠、耐用且能够在极端条件下正常工作的二极管,VS-25F(R) 系列将是您的理想选择。强烈推荐此产品给需要高性能二极管的客户。

VS-25F100参数

参数
反向恢复时间 -
正向浪涌电流 373A
配置 独立式
If - 正向电流 25A
Ir - 反向电流 12mA
Vr-反向电压 1KV
长*宽*高 20.3mm*11mm*11mm
通用封装 DO-203AA,DO-4
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

VS-25F100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-25F100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-25F100 VS-25F100数据手册

VS-25F100封装设计

查看详情并下载
Symbol
Footprint
3D Model
