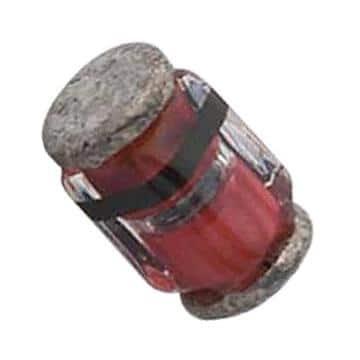

BZM55B5V6-TR3

产品分类: 齐纳(稳压)二极管
产品描述: 100nA 5.6V 450Ω 500mW 独立式 MICRO-MELF 贴片安装 2mm(长度)
供应商型号: BZM55B5V6-TR3GICT-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 BZM55B5V6-TR3

BZM55B5V6-TR3概述

    小型信号齐纳二极管:Vishay BZM55 系列技术概述

    产品简介


    Vishay BZM55 系列是一组高性能的小型信号齐纳二极管,适用于需要高精度电压稳定和低噪声的应用场景。这些二极管具有紧凑的 MicroMELF 封装,特别适合空间受限的设计需求。BZM55 系列的主要功能是为电路提供精确的电压参考或过压保护,广泛应用于通信设备、消费电子产品以及工业控制领域。

    技术参数


    以下是 BZM55 系列的关键技术参数:
    - 电压范围(VZ):2.4V 至 75V,可根据具体型号选择。
    - 测试电流(IZT):2.5mA 或 5mA。
    - 反向漏电流(IR):最大值小于 50nA(Tj = 25°C)。
    - 动态电阻(ZZ):在 1kHz 频率下,最小值为 1Ω,最大值为 600Ω。
    - 温度系数:±0.09%/K 至 ±0.06%/K(根据电压等级不同有所变化)。
    - 封装重量:12mg。
    - 引脚耐温焊接条件:260°C/10s。
    绝对最大额定值:
    - 功率耗散(Ptot):500mW(Tamb ≤ 25°C)。
    - 结点温度(Tj):-65°C 至 +175°C。

    产品特点和优势


    BZM55 系列齐纳二极管以其卓越的技术指标和可靠性著称,关键特点包括:
    - 紧凑设计:MicroMELF 封装可节省大量空间,满足现代电子设备对小型化的需求。
    - 高稳定性:非常陡峭的反向特性使其能够精确稳定电压输出。
    - 低噪声特性:适用于对噪声敏感的信号处理电路。
    - 环境友好:符合 RoHS 指令,无卤素设计,环保友好。
    - 汽车级认证:通过 AEC-Q101 认证,适用于汽车电子领域。

    应用案例和使用建议


    BZM55 系列广泛应用于电压稳定电路,例如:
    - 稳压电源设计:提供稳定的参考电压。
    - 保护电路:防止电压过高对后级电路造成损坏。
    - 信号调理:在信号处理模块中用于电压偏置。
    使用建议:
    - 在高温环境下,需注意散热设计以避免因结温过高导致性能下降。
    - 考虑到动态电阻的影响,在高频应用中可能需要增加旁路电容。

    兼容性和支持


    BZM55 系列可以与多种电路板设计兼容,其 MicroMELF 封装适合 SMD 生产线上的自动化贴片工艺。此外,Vishay 提供全面的技术支持,包括详细的电气特性曲线和热阻计算工具,帮助客户优化设计。

    常见问题与解决方案


    1. 问题:二极管工作时发热严重,影响性能。
    解决方法:合理分配负载电流,确保总功耗低于额定值。必要时添加外部散热片或优化 PCB 散热设计。
    2. 问题:反向漏电流过大,超出预期范围。
    解决方法:检查工作温度是否超出规定范围;更换更高性能型号(如 BZM55C 或 BZM55B 系列)。
    3. 问题:安装后出现焊接不良现象。
    解决方法:参照手册中推荐的焊盘尺寸进行布局,并使用适当的焊接温度曲线。

    总结和推荐


    总体而言,Vishay BZM55 系列小型信号齐纳二极管是一款极具竞争力的产品,凭借其高精度、低功耗和多功能性,在众多应用中表现出色。建议在需要紧凑设计和高性能电压稳定的场合优先考虑该系列产品。无论是研发阶段还是批量生产,BZM55 系列都能为工程师提供可靠的支持和技术保障。
    如有进一步需求,建议直接联系 Vishay 官方技术支持团队获取更详细的技术文档和支持服务。

BZM55B5V6-TR3参数

参数
标称齐纳电压 5.6V
配置 独立式
最大功率 500mW
Ir - 反向电流 100nA
最大齐纳阻抗 450Ω
电压容差 -
最大功率耗散 500mW
长*宽*高 2mm(长度)
通用封装 MICRO-MELF
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
