VS-60EPS16-M3

产品分类: 整流二极管/整流桥
产品描述: 1.6KV 950A 100μA 60A 独立式 TO-247AC 通孔安装
供应商型号: H-VS-60EPS16-M3
供应商: 国内现货
标准整包数: 500

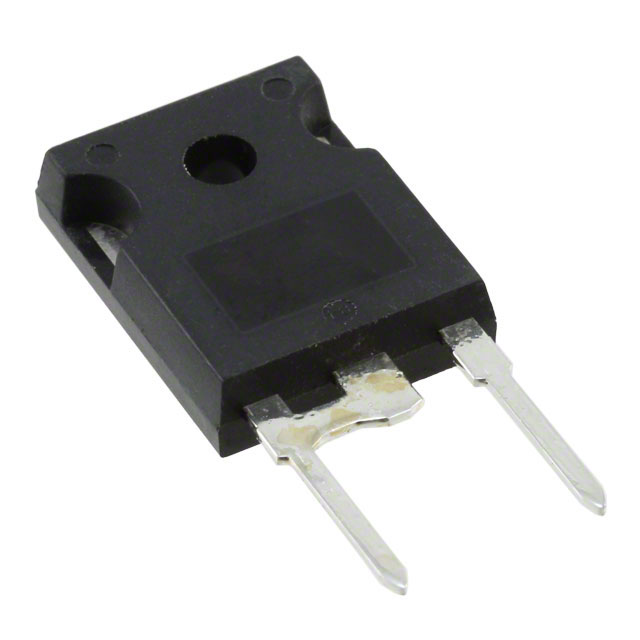

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-60EPS16-M3

VS-60EPS16-M3概述

    VS-60EPS16-M3 高压输入整流二极管技术手册

    产品简介


    VS-60EPS16-M3 是由 Vishay Semiconductors 生产的一款高电压输入整流二极管,额定电流为 60A。这款二极管具有非常低的正向电压降(VF),适用于单相和三相桥式电路中的主整流应用。它特别适合用于需要高效整流和高压环境下的各种应用场合,如开关电源和输出整流器。

    技术参数


    - 最大正向平均电流:IF(AV) = 60 A
    - 最大反向峰值电压:VRRM = 1600 V
    - 最大正向电压降:VF = 1.15 V @ 60 A, TJ = 25°C
    - 最大非重复性峰值浪涌电流:IFSM = 950 A
    - 最大结温和存储温度范围:TJ, TStg = -40°C to +150°C
    - 热阻:RthJC = 0.35°C/W (DC 操作), RthJA = 40°C/W, RthCS = 0.2°C/W (安装表面光滑且涂抹了导热膏)
    - 封装:TO-247AC 2L
    - 正向电压降特性:0.74 V (阈值电压)
    - 最大反向泄漏电流:IRM = 0.1 mA @ TJ = 25°C, VR = 额定 VRRM
    - 典型正向斜率电阻:rt = 3.96 mΩ @ TJ = 150°C

    产品特点和优势


    1. 低正向电压降:VF = 1.15 V @ 60 A, TJ = 25°C,这使得二极管在高电流下仍能保持低功耗,提高系统效率。
    2. 高可靠性:最高工作结温可达 150°C,确保了在高温环境下稳定运行。
    3. 玻璃钝化芯片接合面:提供了优异的热稳定性和较长的使用寿命。
    4. 符合 JESD 47 标准:确保产品质量和可靠性的高标准。
    5. 多种认证:材料分类合规性(符合 RoHS 和无卤素标准)。

    应用案例和使用建议


    VS-60EPS16-M3 在多种电力转换应用中表现出色,特别是在单相和三相桥式整流电路中。其低正向电压降和高耐受电流能力使其成为开关电源和输出整流器的理想选择。
    使用建议:
    - 在设计电路时,应确保散热设计合理,以避免二极管因过热而失效。
    - 使用导热膏和优化散热设计可以显著降低热阻,从而延长二极管的使用寿命。
    - 根据负载情况调整驱动信号的占空比,以避免电流过载。

    兼容性和支持


    VS-60EPS16-M3 可与其他 Vishay Semiconductors 的同类产品无缝集成,包括相同的封装系列。Vishay Semiconductors 提供了详尽的技术支持和文档资源,通过电子邮件(DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com)可以获取详细的工程和技术支持。

    常见问题与解决方案


    1. 问题:如何正确安装 VS-60EPS16-M3?
    - 解决方案:使用导热膏将二极管安装在散热器上,确保紧固扭矩在 6.0 kgf·cm 至 12.0 kgf·cm 之间。

    2. 问题:如何测量正向电压降?
    - 解决方案:使用电流源和电压表,在 60 A 下测量 VF,确保温度稳定在 25°C。

    3. 问题:如何处理温度过高的情况?
    - 解决方案:增加散热措施,如加大散热器面积或使用风扇进行强制冷却。

    总结和推荐


    VS-60EPS16-M3 高压输入整流二极管是一款高性能的产品,以其低正向电压降、高耐受电流能力和良好的可靠性在电力转换应用中表现优异。其广泛应用在开关电源和输出整流器中,适用于单相和三相桥式电路。由于其独特的功能和优势,强烈推荐在需要高效整流和高压环境的应用中使用该产品。

VS-60EPS16-M3参数

参数
配置 独立式
If - 正向电流 60A
Ir - 反向电流 100μA
Vr-反向电压 1.6KV
反向恢复时间 -
正向浪涌电流 950A
15.87mm(Max)
5.31mm(Max)
20.7mm(Max)
通用封装 TO-247AC
安装方式 通孔安装
零件状态 在售
包装方式 管装

VS-60EPS16-M3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-60EPS16-M3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-60EPS16-M3 VS-60EPS16-M3数据手册

VS-60EPS16-M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 18.24
1500+ ¥ 18.08
2500+ ¥ 17.92
库存: 2000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 9120
