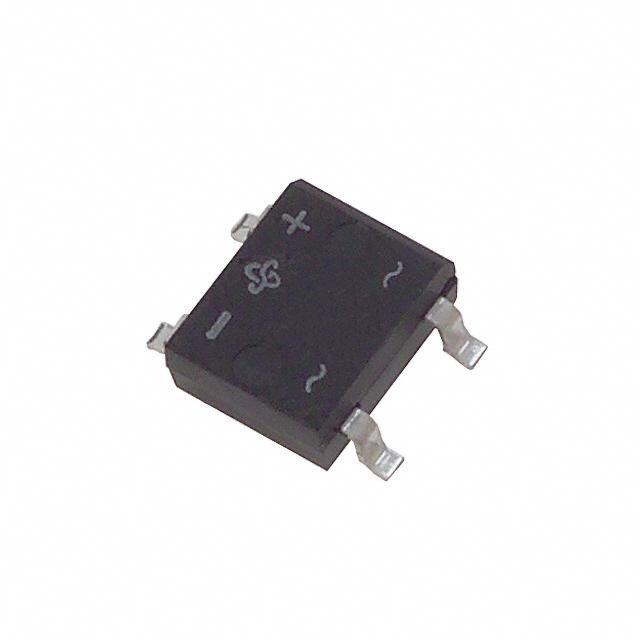

DF005S-E3/77

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 1A峰值平均正向电流, 50V峰值反向重复电压, 4引脚, DF-S封装, 贴片安装
供应商型号: F-DF005S-E3/77
供应商: 海外现货
标准整包数: 1500
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 DF005S-E3/77

DF005S-E3/77概述

    Vishay General Semiconductor Miniature Glass Passivated Single-Phase Surface-Mount Bridge Rectifiers

    产品简介


    Vishay General Semiconductor 提供的DF005S、DF01S、DF02S、DF04S、DF06S、DF08S 和 DF10S 系列产品是用于表面贴装的微型玻璃封装单相桥式整流器。这些产品广泛应用于通用交流/直流全波整流场合,适用于开关电源(SMPS)、照明镇流器、适配器、电池充电器、家用电器、办公设备和电信等领域。

    技术参数


    这些产品的技术规格如下:
    - 最大重复峰值反向电压:50 V至1000 V
    - 最大平均正向输出整流电流(TA=40°C):1.0 A
    - 峰值正向浪涌电流:50 A
    - 最大瞬时正向电压降:1.1 V
    - 工作结温和存储温度范围:-55°C 至 +150°C
    - 典型热阻:40°C/W
    详细技术参数请参考下表:
    | 参数 | DF005S | DF01S | DF02S | DF04S | DF06S | DF08S | DF10S |

    | 最大重复峰值反向电压 (VRRM) | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大平均正向输出电流 (IF(AV)) | 1.0 A | 1.0 A | 1.0 A | 1.0 A | 1.0 A | 1.0 A | 1.0 A |
    | 峰值正向浪涌电流 (IFSM) | 50 A | 50 A | 50 A | 50 A | 50 A | 50 A | 50 A |
    | 最大瞬时正向电压降 (VF) | 1.1 V | 1.1 V | 1.1 V | 1.1 V | 1.1 V | 1.1 V | 1.1 V |

    产品特点和优势


    - UL 认证:系列型号的产品已获得 UL 认证,编号为 E54214。
    - 自动化贴装理想选择:适合于自动贴片机,提高生产效率。
    - 高浪涌电流能力:能承受高达50 A的浪涌电流,保证在过载情况下依然可靠运行。
    - 符合 MSL 水平 1:按照 J-STD-020 标准,最高峰值焊接温度可达260°C。
    - 绿色材料:符合RoHS标准,无铅,环保。

    应用案例和使用建议


    这些产品适用于多种应用场合,如开关电源(SMPS)、照明镇流器、适配器和充电器等。例如,在一个开关电源设计中,这些整流器可以有效地将交流电转换为稳定的直流电输出,从而为各种电子设备提供电力供应。建议在实际应用中,确保电路板上的铜垫大小为13 mm x 13 mm,以实现最佳散热效果。

    兼容性和支持


    这些产品采用DFS封装,可与市场上常见的SMD组件兼容。厂商提供了详尽的技术支持和维护服务,可以通过联系当地的Vishay技术支持团队获取帮助。对于具体的订购和交付模式,请参见产品数据表中的订购信息部分。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题及相应的解决方案:
    - 问题:安装后出现短路现象。
    解决办法:检查安装是否有误,确保正确的极性连接。
    - 问题:负载电流不稳定。
    解决办法:确认电源输入是否稳定,必要时增加滤波电容。

    总结和推荐


    总体来看,Vishay General Semiconductor 的这些微型玻璃封装单相桥式整流器具有高可靠性、良好性能和广泛的应用场景。特别是其自动化贴装特性和高浪涌电流能力,使其在市场上具有较强的竞争力。因此,我们推荐在需要高性能、高可靠性的整流器应用中使用这些产品。

DF005S-E3/77参数

参数
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 50V
反向恢复时间 -
正向浪涌电流 50A
配置
长*宽*高 8.51mm*6.5mm*3.3mm
通用封装 CASE DFS
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
