VS-ST380CH06C0

产品分类: 晶闸管/可控硅
产品描述: 200mA 960A 2.22KA 1.6V 12.5KA,13KA 600V 50mA 3V E-PUK,TO-200AB 底座安装
供应商型号: LYS-VS-ST380CH06C0
供应商: 海外现货
标准整包数: 12

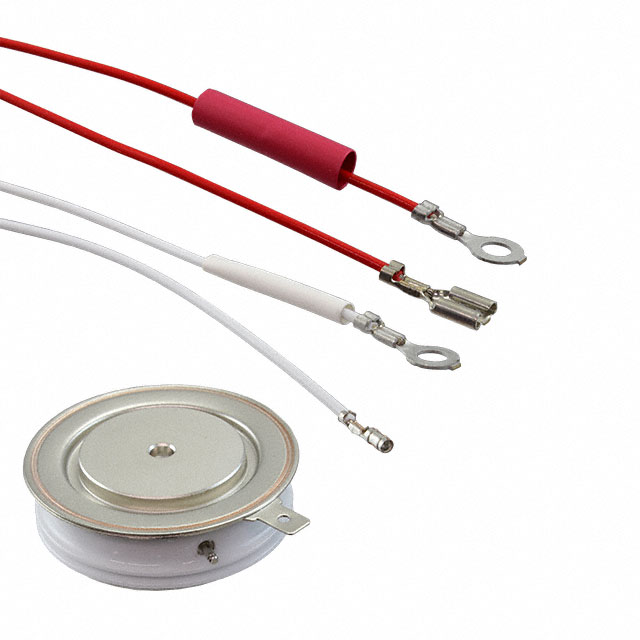

VISHAY INTERTECHNOLOGY 晶闸管/可控硅 VS-ST380CH06C0

VS-ST380CH06C0概述

    VS-ST380CH 系列相控硅整流器(Hockey PUK 版本)技术手册

    产品简介


    VS-ST380CH 系列是 Vishay Semiconductor 生产的一款高性能相控硅整流器(Hockey PUK 版本)。该系列产品具有广泛的电流范围和电压等级,适用于多种工业级应用。其独特的设计使其成为直流电机控制、可控直流电源供应和交流控制器等领域的理想选择。

    技术参数


    - 主要技术规格:
    - 平均连续电流:960 A
    - 峰值非重复冲击电流:12,500 A(50 Hz),13,000 A(60 Hz)
    - 最大非重复冲击电流 I2t:782 kA2s(50 Hz),713 kA2s(60 Hz)
    - 最大峰值门极功率:10.0 W
    - 最大平均门极功率:2.0 W
    - 最大峰值正向门极电流:3.0 A
    - 最大峰值负向门极电压:-5.0 V
    - 最大峰值正向门极电压:+20 V
    - 门极触发电流:100 mA(-40 °C),40 mA(150 °C)
    - 门极触发电压:1.8 V(25 °C),1.0 V(150 °C)
    - 电气特性:
    - 工作温度范围:-40 °C 至 +150 °C
    - 工作电压范围:400 V 至 600 V
    - 门极触发电压:1.8 V 至 3.0 V
    - 门极不触发电压:0.25 V

    产品特点和优势


    VS-ST380CH 系列具备以下显著特点和优势:
    - 中心放大门极:提高了信号的稳定性和可靠性。
    - 金属外壳带陶瓷绝缘体:提供了优异的机械强度和电气绝缘性能。
    - 国际标准封装 E-PUK (TO-200AB):方便集成和安装。
    - 扩展的工作温度范围:适用于恶劣环境下的工业应用。
    - 低轮廓 hockey PUK 封装:增强了电流承载能力。
    - 工业级设计和认证:确保了高可靠性和长寿命。

    应用案例和使用建议


    - 直流电机控制:适用于需要精确控制电机转速的应用,如输送机系统。
    - 可控直流电源供应:可用于提供稳定的直流电源,适用于电信设备和工业自动化系统。
    - 交流控制器:适合于控制交流负载,如照明系统和加热系统。
    使用建议:
    - 确保散热器设计合理,以满足器件的最大允许结温。
    - 使用双面冷却可以显著降低热阻,提高散热效率。
    - 在高压应用中,注意门极驱动信号的质量,避免过快的 dv/dt 引起误触发。

    兼容性和支持


    - 兼容性:与 Vishay Semiconductor 的其他产品高度兼容,易于与其他元器件组合使用。
    - 支持:Vishay Semiconductor 提供详尽的技术文档和客户支持,帮助用户解决在使用过程中遇到的问题。

    常见问题与解决方案


    - 问题 1:无法正常触发。
    - 解决方案:检查门极触发信号是否符合要求,确认触发电压和电流是否在规定的范围内。

    - 问题 2:器件过热。
    - 解决方案:确保散热器设计合理,使用双面冷却,并适当降低工作电流。

    总结和推荐


    VS-ST380CH 系列相控硅整流器凭借其卓越的性能、广泛的工作温度范围和灵活的应用范围,是一款非常适合工业应用的理想选择。其独特的设计和可靠的性能使其在市场上具有很强的竞争优势。强烈推荐使用该系列产品,特别是在需要高可靠性和长寿命的工业应用环境中。
    综上所述,Vishay Semiconductor 的 VS-ST380CH 系列相控硅整流器值得推荐给需要高性能工业级器件的用户。

VS-ST380CH06C0参数

参数
最大栅极峰值反向电压 -
RMS通态电流 2.22KA
断态电压 600V
通态非重复峰值电流 12.5KA,13KA
最大栅极触发电压 3V
最大栅极触发电流 200mA
平均通态电流 960A
开启状态电压 1.6V
断态最大重复峰值漏电流 50mA
SCR类型 -
通用封装 E-PUK,TO-200AB
安装方式 底座安装
零件状态 在售
包装方式 散装

VS-ST380CH06C0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-ST380CH06C0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 晶闸管/可控硅 VISHAY INTERTECHNOLOGY VS-ST380CH06C0 VS-ST380CH06C0数据手册

VS-ST380CH06C0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12+ $ 46 ¥ 388.7
60+ $ 44.8 ¥ 378.56
240+ $ 44 ¥ 371.8
库存: 48
起订量: 12 增量: 12
交货地:
最小起订量为:12
合计: ¥ 4664.4
