VS-3EJH02-M3/6A

产品分类: 整流二极管/整流桥
产品描述: 200V 85A 18ns 2μA 3A 独立式 DO-221AC-2 贴片安装
供应商型号: 11MZ-VS-3EJH02-M3/6A
供应商: 云汉优选
标准整包数: 1

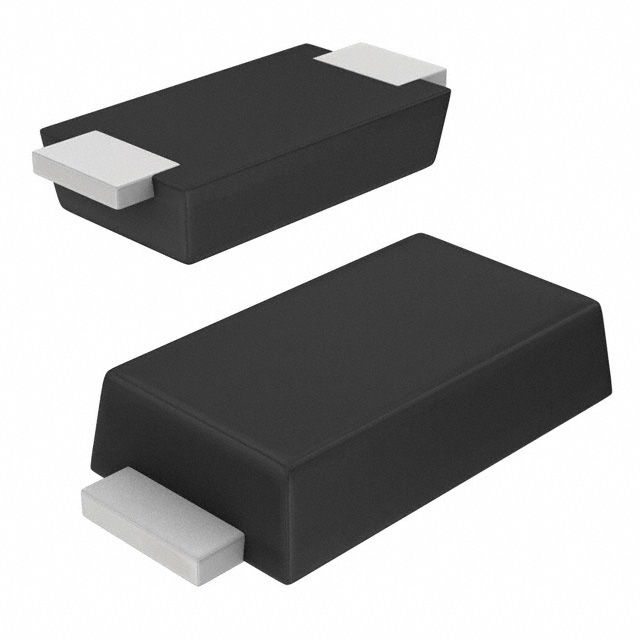

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-3EJH02-M3/6A

VS-3EJH02-M3/6A概述


    产品简介


    VS-3EJH02-M3 高速恢复整流二极管 是 Vishay Semiconductors 公司生产的一款高性能电子元器件。它属于单个整流二极管,专为高频开关电路设计,适用于输出整流、缓冲电路和高频率整流场合。这些二极管具有超快恢复时间、低正向电压降和低漏电流等特点,使其成为电力电子应用的理想选择。

    技术参数


    - 平均正向电流(IF(AV)): 3 A
    - 反向峰值电压(VR): 200 V
    - 正向电压降(VF):
    - IF = 3 A 时,TJ = 25 °C:0.86 V
    - IF = 3 A 时,TJ = 125 °C:0.74 V
    - 反向漏电流(IR):
    - TJ = 25 °C 时,VR = VR rated:- 2 μA
    - TJ = 125 °C 时,VR = VR rated:- 1 μA 至 8 μA
    - 反向恢复时间(trr):
    - IF = 1.0 A,dIF/dt = 50 A/μs 时:- 26 ns
    - IF = 3 A 时:- 18 ns (TJ = 125 °C),- 26 ns (TJ = 25 °C)
    - 峰值恢复电流(IRRM):
    - TJ = 25 °C 时:- 2.5 A
    - TJ = 125 °C 时:- 4 A
    - 反向恢复电荷(Qrr):
    - TJ = 25 °C 时:- 23 nC
    - TJ = 125 °C 时:- 50 nC
    - 最大工作温度(TJ max.): 175 °C
    - 封装: SlimSMA (DO-221AC)

    产品特点和优势


    - 高速恢复特性:反向恢复时间和正向恢复时间均较短,减少开关损耗,提高效率。
    - 高温适用性:最大工作温度可达175°C,适合高温环境。
    - 低正向电压降:在典型工作条件下,正向电压降很低,有利于降低功耗。
    - 低漏电流:漏电流极低,有助于提高系统的可靠性。
    - 优化设计:专为高频整流和缓冲电路设计,保证优异的整体性能。

    应用案例和使用建议


    应用案例:
    - 输出整流:用于开关电源中的输出整流环节。
    - 缓冲电路:用于减小开关瞬间产生的尖峰电压。
    - 高频整流:适用于各种高频电力电子系统。
    使用建议:
    - 温度管理:考虑到其工作温度范围较大,需要确保良好的散热措施。
    - 电路布局:确保电路设计能够有效减少寄生电感和电容,以进一步提升其性能。
    - 保护措施:在关键点增加适当的保护措施,如快速恢复二极管,以防止反向电压冲击。

    兼容性和支持


    兼容性:
    - 该产品与大多数标准电路板兼容,可以方便地进行替换。
    - 支持服务:Vishay 提供多种技术支持,包括在线文档、技术论坛及直接邮件咨询。此外,Vishay 官网还提供了详细的封装尺寸、零件标记信息和包装信息。

    常见问题与解决方案


    1. 正向电压降偏高:
    - 解决方案:检查焊接质量和引脚接触情况,确认无虚焊现象。
    2. 反向漏电流过大:
    - 解决方案:检查焊接质量,避免引脚虚焊或短路。
    3. 反向恢复时间较长:
    - 解决方案:检查电路中是否存在过大的寄生电感或电容,确保电路布局合理。

    总结和推荐


    VS-3EJH02-M3 高速恢复整流二极管 在多项关键参数上表现优异,具备出色的抗高温能力和高速恢复特性,非常适合高频电力电子应用。其低正向电压降和低漏电流使得它在实际应用中表现出色,能够显著提高系统的整体性能和可靠性。因此,强烈推荐在高频整流和缓冲电路中使用此产品。
    综上所述,Vishay 的 VS-3EJH02-M3 整流二极管不仅在技术参数上表现卓越,而且在应用场景中展现了强大的竞争力。无论是从性能指标还是实用性的角度来看,这款产品都是一款值得信赖的选择。

VS-3EJH02-M3/6A参数

参数
Vr-反向电压 200V
反向恢复时间 18ns
正向浪涌电流 85A
配置 独立式
If - 正向电流 3A
Ir - 反向电流 2μA
4.35mm(Max)
2.7mm(Max)
1mm(Max)
通用封装 DO-221AC-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VS-3EJH02-M3/6A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-3EJH02-M3/6A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-3EJH02-M3/6A VS-3EJH02-M3/6A数据手册

VS-3EJH02-M3/6A封装设计

查看详情并下载
Symbol
Footprint
3D Model
