VS-10ETF12FPPBF

产品分类: 整流二极管/整流桥
产品描述: 1.2KV 115A 310ns 100μA 10A TO-220AC 通孔安装
供应商型号: VS-10ETF12FPPBFGI-ND
供应商: Digi-Key
标准整包数: 1

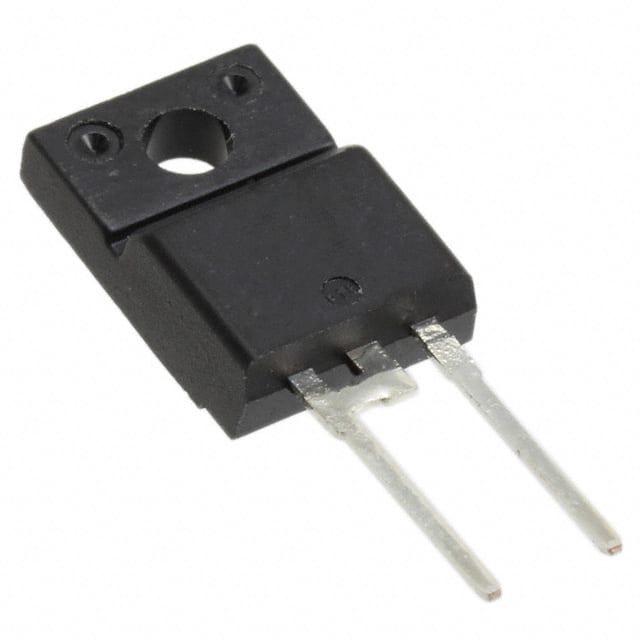

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-10ETF12FPPBF

VS-10ETF12FPPBF概述

    Vishay VS-10ETF1...FPPbF 系列与 VS-10ETF1...FP-M3 系列快软恢复整流二极管

    产品简介


    Vishay 的 VS-10ETF1...FPPbF 系列和 VS-10ETF1...FP-M3 系列快软恢复整流二极管专为高频率和高可靠性应用设计。这些二极管采用 TO-220 封装,适用于输出整流、续流以及输入整流应用。由于其独特的软恢复特性,这些二极管能够在严格限制传导 EMI 的情况下表现出色。

    技术参数


    以下是关键的技术参数列表:
    - 额定电压(VRRM): 1000 V 至 1200 V
    - 最大正向电流(IF(AV)): 10 A
    - 正向电压降(VF): 1.33 V (IF=10 A, TJ=25°C)
    - 最大瞬时正向电流(IFSM): 140 A
    - 反向恢复时间(trr): 80 ns (IF=1 A, 100 A/μs)
    - 最高工作温度(TJ max.): 150°C
    - 隔离耐压(VINS): 2500 VRMS

    产品特点和优势


    - 玻璃封装芯片结点:确保在最恶劣的温度和功率循环条件下稳定可靠的运行。
    - 符合 JESD 47 标准:设计和验证符合行业标准。
    - UL 认证:产品经过严格的认证流程,获得 UL E78996 批准。
    - 快速软恢复:结合了短反向恢复时间和低正向电压降的优点。
    - 高可靠性和稳定性:玻璃封装确保在极端条件下的可靠性和稳定性。

    应用案例和使用建议


    这些二极管广泛应用于电源转换器、逆变器和斩波器中的输出整流和续流环节。对于需要严格限制传导 EMI 的应用,如开关电源和通信设备,这些二极管尤为适用。在实际应用中,建议通过热设计优化来降低功耗并提高效率,例如使用合适的散热器和优化布局以减少寄生电感。

    兼容性和支持


    这些二极管采用 TO-220 封装,易于安装和集成到现有的电路板设计中。Vishay 提供全面的技术支持和客户服务,包括在线资源和技术咨询,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题: 如何正确安装二极管?
    - 解答: 使用合适的扭矩将二极管固定在散热器上,确保良好的热接触。同时,确保引脚对齐并牢固焊接。
    - 问题: 如何优化热管理?
    - 解答: 选择适当的散热器并确保良好的热传导路径,可以使用导热膏或导热垫来增强热传递效果。

    总结和推荐


    总体而言,Vishay 的 VS-10ETF1...FPPbF 和 VS-10ETF1...FP-M3 系列快软恢复整流二极管具备出色的性能和稳定性,适用于各种高频率和高可靠性要求的应用场合。其优异的软恢复特性和高工作温度范围使其在众多工业和通信设备中表现出色。因此,我们强烈推荐使用这些高性能的整流二极管。

VS-10ETF12FPPBF参数

参数
配置 -
If - 正向电流 10A
Ir - 反向电流 100μA
Vr-反向电压 1.2KV
反向恢复时间 310ns
正向浪涌电流 115A
通用封装 TO-220AC
安装方式 通孔安装
零件状态 停产
包装方式 管装

VS-10ETF12FPPBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-10ETF12FPPBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-10ETF12FPPBF VS-10ETF12FPPBF数据手册
