BZX55C47-TR

产品分类: 齐纳(稳压)二极管
产品描述: ±5% 100nA 47V 110Ω 500mW 独立式 DO-204AH,DO-35 通孔安装 3.9mm(长度)
供应商型号: ZT-BZX55C47-TR
供应商: 海外现货
标准整包数: 1

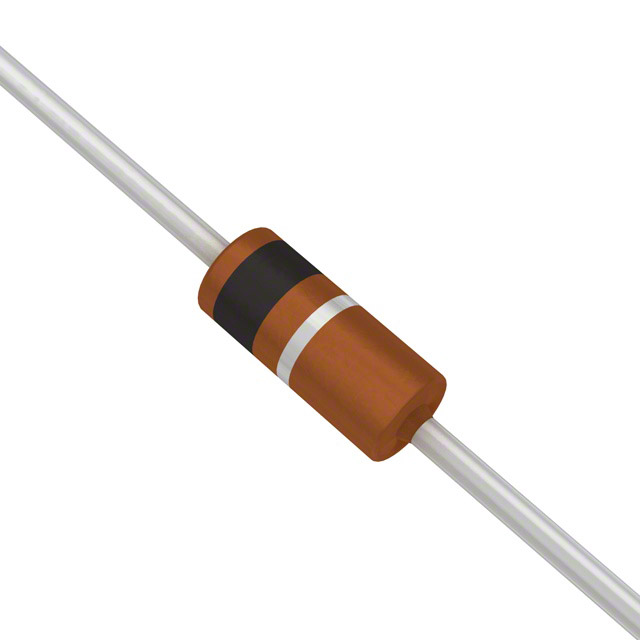

VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 BZX55C47-TR

BZX55C47-TR概述

    Vishay Semiconductors BZX55 Series Small Signal Zener Diodes

    1. 产品简介


    Vishay Semiconductors的BZX55系列是高性能的小信号齐纳二极管,适用于各种应用场合。这种二极管的主要功能是在电路中提供稳压作用,确保输出电压保持稳定。它们广泛应用于通信设备、电源管理、传感器接口、以及工业控制系统等领域。

    2. 技术参数


    BZX55系列小信号齐纳二极管具有如下主要技术参数:
    - 电压范围:从2.4V到75V不等。
    - 测试电流:2.5mA或5mA(具体型号有所不同)。
    - 稳压电压精度:例如,BZX55C2V4型在2.4V时的稳压电压范围为2.28V至2.56V。
    - 反向漏电流:在25°C时,最大值小于50μA。
    - 动态电阻:在25°C时,最大值小于50Ω。
    - 温度系数:最大变化率一般在±0.09%/K范围内。
    - 功率耗散:最大值为500mW。
    - 热阻:结到环境的最大热阻为300K/W。
    - 工作温度范围:-65°C到+175°C。

    3. 产品特点和优势


    - 非常尖锐的反向特性:确保在高电压下稳定工作。
    - 低反向电流水平:减少功耗和发热。
    - 极高的稳定性:保证长期运行的可靠性。
    - 低噪声特性:提高信号质量和稳定性。
    - AEC-Q101认证:适用于汽车及其他严苛环境。
    - 材料分类:符合RoHS标准,无卤素。

    4. 应用案例和使用建议


    BZX55系列齐纳二极管广泛应用于电源稳压、过压保护、以及信号电平调整等方面。例如,在一个电源管理电路中,可以使用这些齐纳二极管来限制输入电压,防止超过设定阈值。实际应用中,应注意散热设计,避免因长时间工作导致温度过高影响寿命。
    使用建议:
    - 在选择型号时,根据具体应用需求选择合适的稳压电压。
    - 确保散热良好,特别是在高功率应用中。
    - 考虑实际工作环境温度对性能的影响。

    5. 兼容性和支持


    BZX55系列齐纳二极管采用标准的DO-35封装,易于集成到各种电路板上。产品支持自动贴片工艺,且包装形式多样,满足不同批量生产需求。如需技术支持或采购咨询,可联系Vishay官方技术支持团队。

    6. 常见问题与解决方案


    - 问题:温度过高导致失效。
    - 解决方案:增加散热片或改善散热路径,确保工作温度不超过额定范围。

    - 问题:工作电流超出规定范围。
    - 解决方案:检查负载情况,适当降低电流或更换更大功率的型号。

    - 问题:稳压精度不足。
    - 解决方案:确认应用条件(如温度、负载)是否满足要求,考虑使用更精确的型号或调整外围电路。

    7. 总结和推荐


    综上所述,Vishay Semiconductors的BZX55系列齐纳二极管以其出色的性能、高度的可靠性和广泛的应用领域,成为各类电子产品设计的理想选择。强烈推荐在需要高稳定性和低噪声特性的应用场景中使用这一系列的齐纳二极管。如果您正在寻找一款高效可靠的稳压解决方案,BZX55系列无疑是一个值得信赖的选择。

BZX55C47-TR参数

参数
最大功率耗散 500mW
标称齐纳电压 47V
配置 独立式
最大功率 500mW
Ir - 反向电流 100nA
最大齐纳阻抗 110Ω
电压容差 ±5%
长*宽*高 3.9mm(长度)
通用封装 DO-204AH,DO-35
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BZX55C47-TR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BZX55C47-TR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY BZX55C47-TR BZX55C47-TR数据手册

BZX55C47-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
