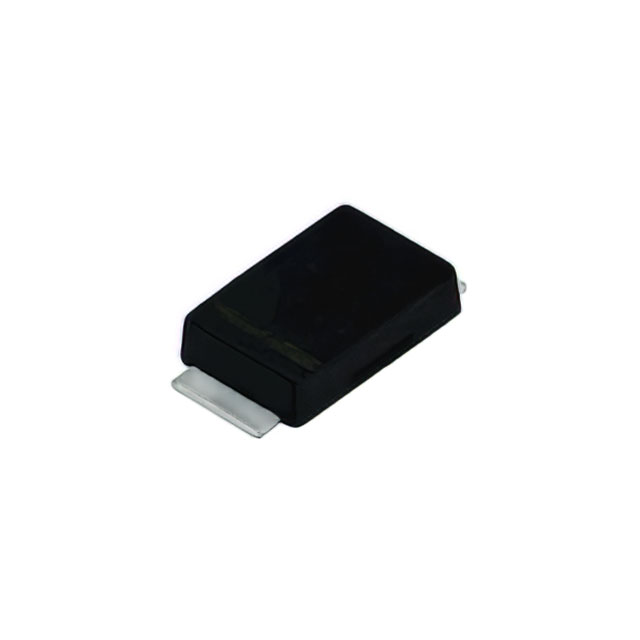

VSS8D3M10-M3/I

产品分类: 整流二极管/整流桥
产品描述: 100V 60A 200μA 3A 独立式 DO-221AD-2 贴片安装
供应商型号: 78-VSS8D3M10-M3/I
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VSS8D3M10-M3/I

VSS8D3M10-M3/I概述

    Vishay General Semiconductor VSS8D3M10 Surface-Mount TMBS® Rectifier

    1. 产品简介


    Vishay General Semiconductor 的 VSS8D3M10 是一款采用表面贴装(Surface-Mount)设计的 TMBS®(Trench MOS Barrier Schottky)整流器。它广泛应用于高频率逆变器、自由轮运行、直流到直流转换器及商业、工业和汽车领域的极性保护。

    2. 技术参数


    主要参数
    - 最大重复峰值反向电压 (VRRM): 100 V
    - 最大平均正向整流电流 (IF): 3 A (在 TA = 25 °C)
    - 最大正向浪涌电流 (IFSM): 60 A
    - 正向电压降 (VF) @ IF = 3 A (125 °C): 0.58 V
    - 最大结温 (TJ max.): 175 °C
    - 封装类型: SlimSMAW (DO-221AD)
    工作环境
    - 最小结温 (TJ): -40 °C
    - 最大结温 (TJ): +175 °C
    - 最小储存温度 (TSTG): -55 °C
    - 最大储存温度 (TSTG): +175 °C
    其他特性
    - 符合 J-STD-020 和 JESD 22-B102 标准
    - 通过 AEC-Q101 认证,符合无卤素、RoHS 标准
    - 机械性能良好,达到 UL 94 V-0 阻燃等级

    3. 产品特点和优势


    - 低剖面封装: 减少电路板空间占用,易于组装。
    - 抗潮湿能力: 达到 J-STD-020 MSL 1 级标准,耐湿性更强。
    - 与 SOD-128 封装兼容: 易于替代传统 SOD-128 封装的部件,降低设计难度。
    - 高性能特性: 极低的正向电压降和优异的反向漏电流控制,适合高频应用。
    - AEC-Q101 资格认证: 符合汽车级标准,适合高可靠性要求的应用。

    4. 应用案例和使用建议


    应用案例
    - 高频率逆变器: 用于电机驱动、太阳能逆变器等应用。
    - 直流到直流转换器: 提供高效的电源转换解决方案。
    - 汽车领域的极性保护: 如车灯和传感器保护电路。
    使用建议
    - 在高功率应用中,需确保散热良好,可以使用更大面积的铜垫以提高热导率。
    - 使用时建议参考提供的典型应用图和图表,合理设计电路布局以避免过载风险。

    5. 兼容性和支持


    - 与 SOD-128 封装兼容,便于替换旧型号产品。
    - 提供技术支持,可以通过 Vishay 官方邮箱获取更多帮助。
    - 市场销售和支持团队会提供相关的技术支持服务,确保用户能顺利使用产品。

    6. 常见问题与解决方案


    常见问题
    1. 温度超出范围导致失效
    - 解决方案: 检查散热设计,确保器件工作温度在规定范围内。
    2. 浪涌电流保护不足
    - 解决方案: 在电路中添加额外的保护器件,如瞬态电压抑制二极管。
    3. 性能不稳定
    - 解决方案: 检查焊接质量,确保焊点没有虚焊现象。

    7. 总结和推荐


    Vishay General Semiconductor 的 VSS8D3M10 表面贴装 TMBS® 整流器具备高性能、低功耗、高可靠性的特点,在多种应用场景中表现出色。尤其是在汽车电子、工业控制和高频率转换器领域,其独特的性能优势使其成为理想的解决方案。如果需要寻找一款可靠且高效能的表面贴装整流器,VSS8D3M10 绝对值得推荐。

VSS8D3M10-M3/I参数

参数
反向恢复时间 -
正向浪涌电流 60A
配置 独立式
If - 正向电流 3A
Ir - 反向电流 200μA
Vr-反向电压 100V
通用封装 DO-221AD-2
安装方式 贴片安装
包装方式 卷带包装

VSS8D3M10-M3/I厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSS8D3M10-M3/I数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VSS8D3M10-M3/I VSS8D3M10-M3/I数据手册

VSS8D3M10-M3/I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5635 ¥ 4.7616
10+ $ 0.3807 ¥ 3.2165
100+ $ 0.2691 ¥ 2.2739
500+ $ 0.1912 ¥ 1.6153
1000+ $ 0.148 ¥ 1.2503
2500+ $ 0.1436 ¥ 1.2138
5000+ $ 0.1404 ¥ 1.1864
14000+ $ 0.1187 ¥ 1.0026
28000+ $ 0.1008 ¥ 0.8518
库存: 13470
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.76
