首页  >  产品百科  >  VI30200C-E3/4W

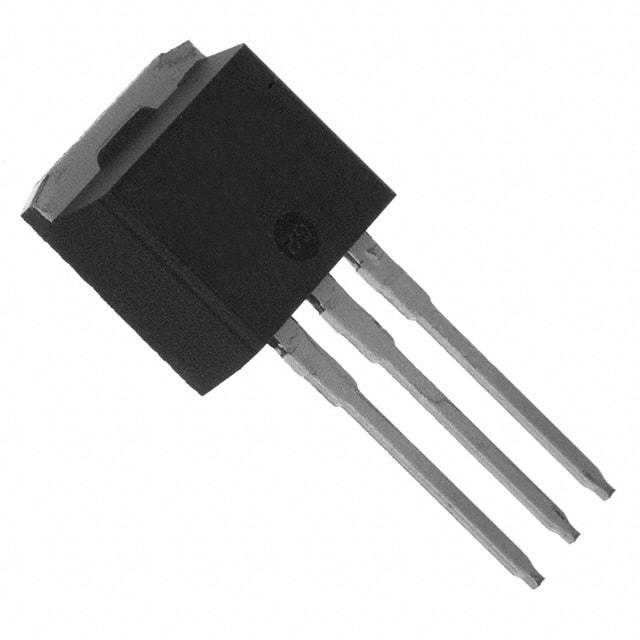

VI30200C-E3/4W

产品分类: 整流二极管/整流桥
产品描述: 200V 250A 160μA 15A 双commoncathode TO-262AA 通孔安装 10.45mm*4.7mm*8.89mm
供应商型号: H-VI30200C-E3/4W
供应商: 期货订购
标准整包数: 1000
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VI30200C-E3/4W

VI30200C-E3/4W概述

    Vishay General Semiconductor Dual High Voltage Trench MOS Barrier Schottky Rectifiers

    1. 产品简介


    Vishay General Semiconductor 的V30200C, VF30200C, VB30200C, VI30200C 系列器件是高电压、低正向压降的双沟道肖特基整流器,采用Trench MOS Schottky技术。这些器件广泛应用于高频转换器、开关电源、续流二极管、OR-ing二极管、DC/DC转换器以及反向电池保护等场景。

    2. 技术参数


    - 额定电压(VRRM): 200 V
    - 最大平均正向电流(IF(AV)): 30 A(每器件)/ 15 A(每个二极管)
    - 瞬态浪涌电流(IFSM): 250 A
    - 反向恢复电流(IRRm): 0.5 A
    - 瞬态热阻(RθJC): 2.0 °C/W(典型值)
    - 最高工作温度(TJ): 150 °C
    - 封装形式: TO-220AB, ITO-220AB, D2PAK (TO-263AB), 和 TO-262AA

    3. 产品特点和优势


    - 低正向压降(VF): 正向压降仅为0.526 V(在5 A时),显著降低了功率损耗,提高了效率。
    - 高效率操作: 具备低热阻特性,能够在较高温度下保持高效运行。
    - 符合标准: 符合J-STD-020 MSL级别1要求,且通过了UL 94 V-0阻燃测试。
    - 坚固耐用: 能承受高瞬态浪涌电流,具有良好的机械稳定性。

    4. 应用案例和使用建议


    这些肖特基整流器非常适合用于高频转换器和开关电源中。在实际应用中,可以将这些器件并联使用以提高总电流处理能力。例如,在直流母线电容后接续流二极管的应用中,可以使用多个此类器件并联,以确保电路稳定运行。
    使用建议:
    - 在选择并联使用多个器件时,应确保每个器件之间的电流分配均匀。
    - 使用较大散热片以提高器件散热效率。
    - 防止过高的瞬态浪涌电流对器件造成损坏。

    5. 兼容性和支持


    这些器件具有多种封装选项(TO-220AB, ITO-220AB, D2PAK (TO-263AB), 和 TO-262AA),可以轻松适配不同的应用场景。Vishay公司提供详尽的技术文档和支持,包括设计工具和技术指南,帮助工程师更好地理解和使用这些器件。

    6. 常见问题与解决方案


    - 问题: 如何确保器件的安装扭矩不超出限制?
    - 解决方案: 使用力矩扳手进行紧固,避免手动过紧或不足。
    - 问题: 设备出现异常发热现象。
    - 解决方案: 检查散热片是否足够大,或者是否存在不良接触。
    - 问题: 器件在高温环境下失效。
    - 解决方案: 确保工作环境温度不超过规定范围,适当增加散热措施。

    7. 总结和推荐


    总体来看,Vishay General Semiconductor的这款双沟道肖特基整流器具有出色的性能和可靠性。其低正向压降和高效的热管理使其成为高频转换器、开关电源等应用的理想选择。我们强烈推荐这些器件给需要高性能、高可靠性的电源设计者们。

VI30200C-E3/4W参数

参数
反向恢复时间 -
正向浪涌电流 250A
配置 双commoncathode
If - 正向电流 15A
Ir - 反向电流 160μA
Vr-反向电压 200V
长*宽*高 10.45mm*4.7mm*8.89mm
通用封装 TO-262AA
安装方式 通孔安装
零件状态 在售
包装方式 管装

VI30200C-E3/4W厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VI30200C-E3/4W数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VI30200C-E3/4W VI30200C-E3/4W数据手册

VI30200C-E3/4W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 7.41
6000+ ¥ 7.345
10000+ ¥ 7.28
库存: 8000
起订量: 2000 增量: 1000
交货地:
最小起订量为:2000
合计: ¥ 14820
直接购买
加入购物车
