KBU4K-E4/51

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 4A峰值平均正向电流, 800V峰值反向重复电压, 4引脚, KBU封装, 通孔安装
供应商型号: TU-KBU4K-E4/51
供应商: 海外现货
标准整包数: 250

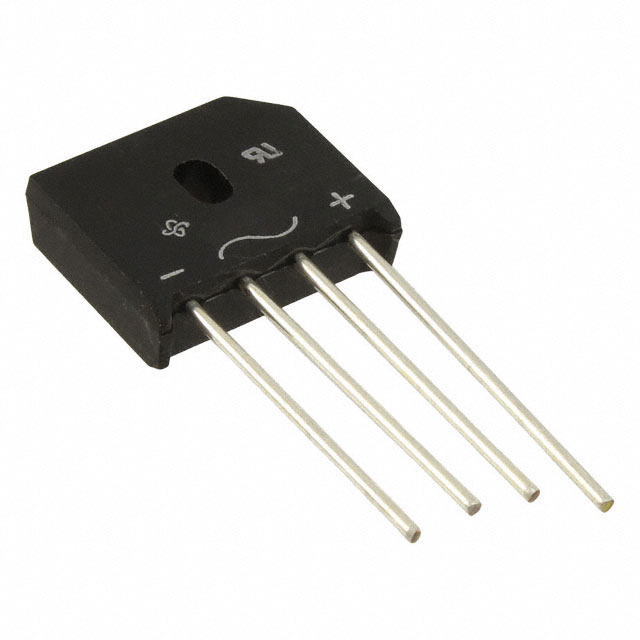

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 KBU4K-E4/51

KBU4K-E4/51概述

    Vishay General Semiconductor KBU系列单相桥式整流器技术手册解析

    1. 产品简介


    Vishay General Semiconductor的KBU系列单相桥式整流器是专为AC/DC桥式全波整流设计的产品,适用于多种应用领域,包括显示器、电视、打印机、开关电源(SMPS)、适配器、音频设备和家用电器。这类产品以其高可靠性、强电流处理能力和广泛的工作温度范围而著称,特别适合于需要高性能电源管理的应用场合。

    2. 技术参数


    以下是KBU系列整流器的主要技术规格:
    - 最大重复峰值反向电压 (VRRM):50 V, 100 V, 200 V, 400 V, 600 V, 800 V, 1000 V
    - 最大有效值电压 (VRMS):35 V, 70 V, 140 V, 280 V, 420 V, 560 V, 700 V
    - 最大直流阻断电压 (VDC):50 V, 100 V, 200 V, 400 V, 600 V, 800 V, 1000 V
    - 最大平均正向输出电流 (IF(AV)):4 A
    - 最大瞬时正向压降 (VF):1.0 V @ 4 A
    - 最大直流反向电流 (IR):5 μA @ 25 °C, 1.0 mA @ 125 °C
    - 最大正向浪涌电流 (IFSM):200 A
    - 工作温度范围 (TJ, TSTG):-50 to +150 °C

    3. 产品特点和优势


    - UL认证:产品获得UL认证,符合E54214文件号。
    - PCB理想选择:专为印刷电路板设计,适用于各种电路布局。
    - 高浪涌电流能力:具备良好的浪涌电流处理能力,确保在大负载下稳定工作。
    - 高封装耐压:高达1500 VRMS的封装耐压,适应多种高电压应用环境。
    - 焊接耐热性:符合JESD 22-B106标准,最高可承受275 °C焊接温度10秒。
    - 环保材料:RoHS合规,无卤素,满足全球环保要求。

    4. 应用案例和使用建议


    KBU系列广泛应用于各类AC/DC转换电路中,例如电视机的电源模块、电脑电源适配器、工业自动化设备等。在这些应用中,KBU系列能有效提升系统的可靠性和效率。为了充分发挥其性能,建议在设计时考虑以下几点:
    - 确保整流器安装位置远离高温源,以避免因过热导致性能下降。
    - 使用铜垫和适当的热沉来提高散热效果。
    - 配合合适的电容和滤波电路,以减少输出纹波电压。

    5. 兼容性和支持


    KBU系列整流器的设计兼容市面上大部分标准PCB板和铝制散热片。厂商提供了详细的安装指南和技术支持,包括电子邮件技术支持和在线文档资源。

    6. 常见问题与解决方案


    - 问题:正向电压降异常高
    - 解决方案:检查焊点是否有虚焊或短路现象,必要时更换新的整流器。

    - 问题:反向漏电流过大
    - 解决方案:确保整流器接线正确,没有逆向接线,并检查周围环境是否影响其正常工作。

    - 问题:浪涌电流超出额定值
    - 解决方案:在系统设计中增加限流电阻或软启动电路,限制初始浪涌电流。

    7. 总结和推荐


    综上所述,Vishay General Semiconductor的KBU系列单相桥式整流器是一款性能优异且应用广泛的电子元器件。其优越的技术参数和坚固耐用的设计使其成为众多领域的理想选择。强烈推荐给需要高性能、高可靠性整流器的应用场合。无论是家用电器还是工业设备,KBU系列都能提供卓越的表现和长期稳定性。

KBU4K-E4/51参数

参数
Vr-反向电压 800V
反向恢复时间 -
正向浪涌电流 200A
配置
If - 正向电流 4A
Ir - 反向电流 5μA
长*宽*高 23.7mm*7.1mm*19.3mm
通用封装 KBU
安装方式 通孔安装
零件状态 在售
包装方式 散装
