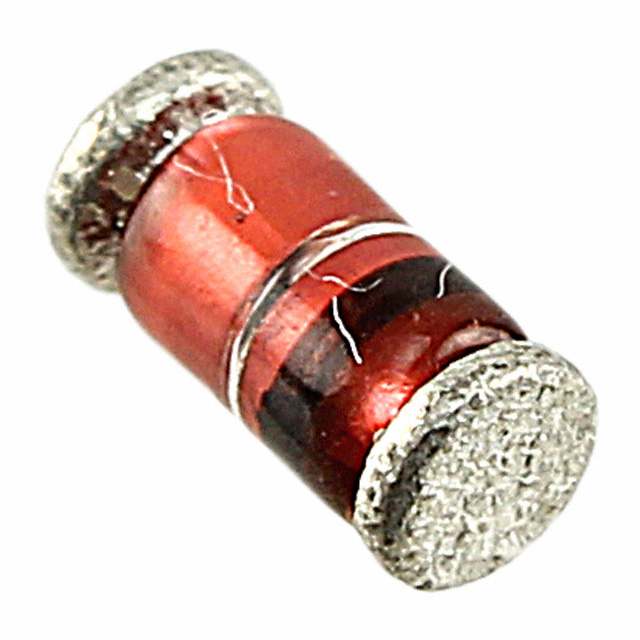

ZM4746A-GS08

产品分类: 齐纳(稳压)二极管
产品描述: Vishay 单路稳压二极管, 额定齐纳电压18V, 贴片安装, 最大功率耗散1 W, DO-213AB封装
供应商型号: 30C-ZM4746A-GS08 DO-213AB
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 ZM4746A-GS08

ZM4746A-GS08概述

    ZM4728A to ZM4764A Zener Diodes 技术手册

    1. 产品简介


    ZM4728A 至 ZM4764A 是 Vishay Semiconductors 公司生产的硅平面功率齐纳二极管。这些二极管主要用于稳定化和削波电路,具有高功率等级。它们的标准齐纳电压容差为 ±5%。该系列二极管还提供多种封装选项,以满足不同应用需求。此外,这些二极管已通过 AEC-Q101 认证,并适用于汽车应用。

    2. 技术参数


    以下是这些齐纳二极管的主要技术参数:
    - 齐纳电压范围: 3.3 V 到 100 V
    - 测试电流 (IZT): 2.5 mA 至 76 mA
    - 热平衡下的齐纳电压 (VZ)
    - 电路配置: 单个
    - 最大功耗 (Ptot): 1000 mW
    - 热阻 (RthJA): 170 K/W
    - 工作温度范围 (Tj): -65°C 至 +175°C
    - 存储温度范围 (Tstg): -65°C 至 +175°C

    3. 产品特点和优势


    ZM4728A 至 ZM4764A 齐纳二极管的特点和优势包括:
    - 高性能: 高达 1000 mW 的最大功耗,适用于高功率应用。
    - 宽泛的齐纳电压选择: 从 3.3 V 到 100 V 的广泛电压范围,适合各种应用场景。
    - 高可靠性: 通过 AEC-Q101 认证,适用于汽车和其他高可靠性的应用。
    - 低漏电流: 在 25°C 时的反向泄漏电流低至 1 µA。

    4. 应用案例和使用建议


    这些齐纳二极管广泛应用于各种电路设计中,例如稳压器、信号处理、保护电路等。建议在高电流和高电压环境下使用时,确保散热措施良好,以避免过热损坏。此外,建议在设计时充分考虑齐纳电压的选择,确保电路能够在预期的电压范围内稳定运行。

    5. 兼容性和支持


    ZM4728A 至 ZM4764A 齐纳二极管采用标准的 MELF (DO-213AB) 封装,与其他同类产品高度兼容。Vishay Semiconductors 提供全面的技术支持和售后服务,包括详细的文档和在线技术支持。如果您有任何疑问,可以通过官方邮箱(DiodesAmericas@vishay.com、DiodesAsia@vishay.com、DiodesEurope@vishay.com)获取帮助。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及解决方案:
    - 问题: 设备启动时电压不稳定。
    - 解决方案: 确保正确选择合适的齐纳电压,并检查电路中的其他组件是否存在故障。

    - 问题: 工作温度超出限制。
    - 解决方案: 增加散热措施,如使用散热片或强制风冷,确保工作温度保持在规定范围内。

    7. 总结和推荐


    综上所述,ZM4728A 至 ZM4764A 系列齐纳二极管具有卓越的性能和广泛的适用性。它们的高可靠性、宽泛的电压选择范围以及高性能使得这些产品在市场上具备很强的竞争力。我们强烈推荐这些齐纳二极管用于需要高稳定性、高可靠性的应用场合。

ZM4746A-GS08参数

参数
配置 独立式
最大功率 1W
Ir - 反向电流 5μA
最大齐纳阻抗 20Ω
电压容差 ±5%
最大功率耗散 1W
标称齐纳电压 18V
5.2mm(Max)
通用封装 DO-213AB
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ZM4746A-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

ZM4746A-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY ZM4746A-GS08 ZM4746A-GS08数据手册

ZM4746A-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.88
100+ ¥ 0.5863
750+ ¥ 0.5335
1500+ ¥ 0.4851
22500+ ¥ 0.4818
45000+ ¥ 0.4774
库存: 1
起订量: 1 增量: 1500
交货地:
最小起订量为:1
合计: ¥ 0.88
直接购买
加入购物车
