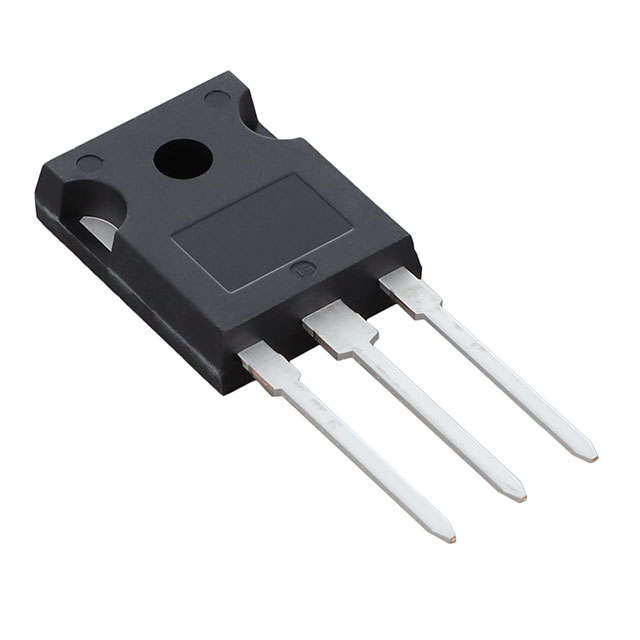

VS-C5PH6012L-N3

产品分类: 整流二极管/整流桥
产品描述: 65ns TO-247AD 通孔安装
供应商型号: 10B-3639200-4
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-C5PH6012L-N3

VS-C5PH6012L-N3概述

    Vishay VS-C5PH6012L-N3 超快恢复二极管技术手册

    1. 产品简介


    Vishay Semiconductors 的 VS-C5PH6012L-N3 是一款高频率转换器应用中的超快恢复二极管(Hyperfast Rectifier)。该产品采用创新的设计,将低导通损耗与低开关损耗完美结合,特别适用于电力电子系统的优化效率。VS-C5PH6012L-N3 主要应用于电动汽车(EV)和混合动力汽车(HEV)的电池充电站、太阳能逆变器及不间断电源(UPS)等系统中,旨在提高电源转换效率和可靠性。

    2. 技术参数


    - 封装类型:TO-247AD 3L
    - 额定电流:每个腿30A(IF(AV))
    - 额定电压:1200V(VR)
    - 正向电压:在IF=30A时为1.7V(VF),125°C下为1.7V
    - 反向恢复时间:32ns(trr),最大值65ns
    - 最大结温:175°C(TJ max)
    - 绝对最大额定值:重复峰值反向电压1200V(VRRM),平均整流正向电流30A(IF(AV)),重复峰值正向电流60A(IFRM)

    3. 产品特点和优势


    - 高效的导通和开关性能:VS-C5PH6012L-N3 采用了超快恢复技术(FRED Pt® G5),能在保持低导通损耗的同时提供快速开关性能,显著降低系统的整体功耗。
    - 高可靠性:能够承受高达175°C的工作温度,具备出色的热稳定性和耐久性。
    - 优化的材料和工艺:使用聚酰亚胺涂层增强绝缘性能,同时确保产品的长期可靠性和稳定性。

    4. 应用案例和使用建议


    - 典型应用场景:软开关/谐振高频转换器、电力因子校正(PFC)电路、输出整流电路、太阳能逆变器的升压阶段以及UPS应用。
    - 使用建议:为了最大化利用VS-C5PH6012L-N3的高效性能,应确保电路设计合理,注意散热设计以维持较低的工作温度,避免过载运行,以免影响其使用寿命和性能。

    5. 兼容性和支持


    - 兼容性:该产品可与MOSFET或高速IGBT完美匹配,适用于多种高压应用场合。
    - 支持:如有任何技术疑问,可以通过DiodesAmericas@vishay.com、DiodesAsia@vishay.com或DiodesEurope@vishay.com联系技术支持团队获取帮助。

    6. 常见问题与解决方案


    - 问题1:如何确保正确的焊接?
    - 解决办法:遵循J-STD-002标准进行焊接,确保焊点光滑且无气泡,使用适当的焊接温度和时间控制。
    - 问题2:如何预防过热损坏?
    - 解决办法:保证良好的散热措施,如安装散热片或风扇,避免长时间高负载工作。

    7. 总结和推荐


    综上所述,Vishay VS-C5PH6012L-N3 在高效能、高可靠性和广泛适用性方面表现出色。它是一款适合需要高频率转换和低损耗的应用的理想选择。强烈推荐在需要高性能和高可靠性的电力电子应用中使用该产品。

VS-C5PH6012L-N3参数

参数
正向浪涌电流 -
配置 -
If - 正向电流 -
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 65ns
通用封装 TO-247AD
安装方式 通孔安装
零件状态 在售
包装方式 管装

VS-C5PH6012L-N3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-C5PH6012L-N3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-C5PH6012L-N3 VS-C5PH6012L-N3数据手册

VS-C5PH6012L-N3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 34.5718
10+ ¥ 21.2703
57+ ¥ 21.2703
700+ ¥ 21.0638
库存: 345
起订量: 7 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.57
