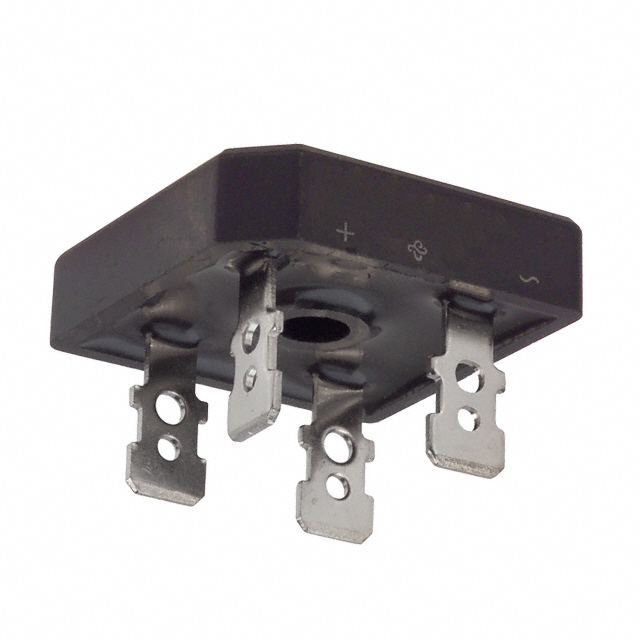

GBPC2510-E4/51

产品分类: 整流二极管/整流桥
产品描述: 1KV 300A 5μA 25A 单 GBPC 28.8mm*28.8mm*7.62mm
供应商型号: UA-GBPC2510-E4/51
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GBPC2510-E4/51

GBPC2510-E4/51概述

    Vishay General Semiconductor Glass Passivated Single-Phase Bridge Rectifiers

    1. 产品简介


    Vishay General Semiconductor 的 GBPC12, GBPC15, GBPC25 和 GBPC35 系列玻璃封装单相桥式整流器,适用于广泛的通用电源转换应用,如交流到直流(AC/DC)桥式全波整流。这些整流器广泛应用于电源供应、家用电器、办公设备及工业自动化领域。

    2. 技术参数


    - 最大重复峰值反向电压(VRRM):50V 至 1000V
    - 最大均方根电压(VRMS):35V 至 700V
    - 最大直流阻断电压(VDC):50V 至 1000V
    - 最大平均正向输出电流(IF(AV)):12A 至 35A
    - 最大脉冲正向浪涌电流(IFSM):200A 至 400A
    - 典型瞬态正向压降(VF):1.1V
    - 最大瞬时正向压降:根据不同型号,在 6.0A 至 17.5A 下为 1.1V
    - 最大瞬态热阻抗:1.4°C/W 至 1.9°C/W

    3. 产品特点和优势


    - UL 认证:具备 UL 认证编号 E54214,确保安全性和合规性。
    - 多功能终端:提供多种安装方式(剪贴、绕线或 PCB 安装),方便灵活应用。
    - 低泄漏电流:典型泄漏电流小于 0.3μA,保证高效能。
    - 高浪涌电流能力:提供高达 400A 的浪涌电流,确保系统稳定运行。
    - 低热阻:具有低热阻设计,有助于散热,延长使用寿命。

    4. 应用案例和使用建议


    - 应用案例:广泛用于电源适配器、电动工具、照明系统等领域。
    - 使用建议:
    - 建议使用散热器来提高散热效果,避免因过热导致的损坏。
    - 根据负载特性选择合适的型号,例如在电感负载下选择更高的电流型号以确保可靠性。
    - 在高温环境下使用时,需注意电流限制,避免过载。

    5. 兼容性和支持


    - 兼容性:可与其他 Vishay 产品及其他标准设备兼容,便于系统集成。
    - 技术支持:Vishay 提供详细的技术文档和支持服务,确保客户能够快速解决问题并充分利用产品的潜力。

    6. 常见问题与解决方案


    - Q1:如何确保整流器不会过热?
    - A1:通过合理选择散热器和适当的安装方式(如使用螺钉固定),可以有效降低热阻,确保整流器稳定运行。
    - Q2:如何处理大功率浪涌电流?
    - A2:选择对应型号,如 GBPC35 可承受高达 400A 的浪涌电流,同时确保电路设计中包含足够的保护措施。
    - Q3:如何测试整流器的泄漏电流?
    - A3:使用万用表或其他专用测试设备,在规定的温度条件下测量漏电流,确保其符合技术规范要求。

    7. 总结和推荐


    GBPC12, GBPC15, GBPC25, GBPC35 系列玻璃封装单相桥式整流器是高性能、高可靠性的解决方案,适用于各种电源转换需求。它们的多功能终端设计、低热阻和高浪涌电流能力使其在市场上具备较强的竞争力。强烈推荐在需要高效、稳定电源转换的应用中采用这些产品。

GBPC2510-E4/51参数

参数
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 300A
配置
If - 正向电流 25A
长*宽*高 28.8mm*28.8mm*7.62mm
通用封装 GBPC
零件状态 在售
包装方式 盒装,散装

GBPC2510-E4/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GBPC2510-E4/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GBPC2510-E4/51 GBPC2510-E4/51数据手册

GBPC2510-E4/51封装设计

查看详情并下载
Symbol
Footprint
3D Model
