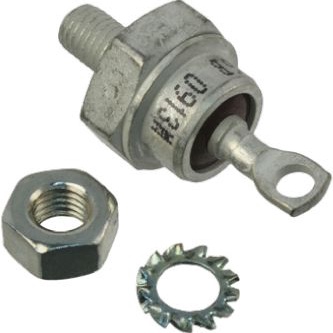

VS-40HFR80M

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 40A, 800V, 螺纹, DO-5封装, 2针
供应商型号: 112-VS-40HFR80M-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-40HFR80M

VS-40HFR80M概述

    VS-40HF(R) Series: 高效能标准恢复二极管
    Vishay Semiconductors推出的VS-40HF(R)系列标准恢复二极管是专为电力转换和工业控制领域设计的高性能器件。本文将详细探讨该系列产品的技术规格、应用领域、独特优势及实际使用建议。

    1. 产品简介


    VS-40HF(R)系列是一种高功率标准恢复二极管,适用于电池充电器、转换器、电源供应、机床控制和焊接等领域。该系列产品提供单向配置,并采用DO-5 (DO-203AB)封装,具备高性能和稳定性的特点。

    2. 技术参数


    | 参数 | 规格 |

    | 最大平均正向电流 (IF(AV)) | 40 A |
    | 最大峰值非重复正向浪涌电流 (IFSM) | 500/595 A (根据不同频率) |
    | 最大重复峰值反向电压 (VRRM) | 1200/1600 V |
    | 最大非重复峰值反向电压 (VRSM) | 1300/1700 V |
    | 最大正向电压降 (VFM) | 1.30/1.50 V (根据不同电压等级) |
    | 最大结温 (TJ) | -65至190°C (不同电压等级略有差异) |
    | 热阻抗 (RthJC) | 0.95 K/W (直流操作) |

    3. 产品特点和优势


    - 高电流能力:能够承受高达500 A的非重复峰值正向浪涌电流。
    - 多种电压选择:覆盖从100 V到1600 V的范围,适用于多种高压应用场景。
    - 高可靠性和稳定性:通过严格的质量控制和测试流程,确保长期稳定运行。
    - 快速恢复时间:适合高频率开关的应用场景,降低损耗。

    4. 应用案例和使用建议


    典型应用包括电池充电器、转换器、电源供应、机床控制和焊接。在实际应用中,应根据具体负载情况选择合适的型号和配置。例如,在大功率转换器中,可以选择VRRM较高的型号以提高系统可靠性。
    建议在安装时确保良好的散热条件,避免因过热导致器件失效。对于长时间高负载运行的场合,建议进行定期检测和维护。

    5. 兼容性和支持


    VS-40HF(R)系列二极管与市面上主流的电力转换设备具有良好的兼容性。此外,Vishay Semiconductors提供了全面的技术支持服务,包括在线技术支持和产品文档下载,帮助用户更好地理解和应用该系列产品。

    6. 常见问题与解决方案


    - 问题:如何确保正确的安装扭矩?
    - 解决方法:参照产品手册中的表格,根据螺纹润滑状态选择适当的扭矩值(不润滑状态下为3.4 N·m,润滑状态下为2.3 N·m)。

    - 问题:在高温度环境下,器件能否正常工作?
    - 解决方法:检查最大允许结温(TJ),确保在规定的范围内使用。

    7. 总结和推荐


    综合评估:VS-40HF(R)系列二极管凭借其高电流处理能力和广泛的工作电压范围,成为电力转换领域的理想选择。它的高可靠性、快速恢复时间和优异的性能表现使其在市场上具有强大的竞争力。
    推荐使用:强烈推荐在需要高电流处理能力和高可靠性的重要电力转换项目中使用VS-40HF(R)系列二极管。由于其出色的性能和广泛的适用范围,该系列二极管非常适合工业控制、电源管理和新能源应用领域。

VS-40HFR80M参数

参数
反向恢复时间 -
正向浪涌电流 595A
配置 -
If - 正向电流 40A
Ir - 反向电流 9mA
Vr-反向电压 800V
长*宽*高 20.02mm*17.35mm*22.9mm
通用封装 DO-203AB,DO-5
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

VS-40HFR80M厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-40HFR80M数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-40HFR80M VS-40HFR80M数据手册

VS-40HFR80M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.7584 ¥ 173.7219
10+ $ 14.8637 ¥ 124.3904
100+ $ 11.7204 ¥ 98.085
库存: 94
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 173.72
直接购买
加入购物车
