V10P45S-M3/87A

产品分类: 整流二极管/整流桥
产品描述: 45V 180A 800μA 4.4A TO-277A 贴片安装
供应商型号: V10P45S-M3/87AGICT-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 V10P45S-M3/87A

V10P45S-M3/87A概述

    Vishay General Semiconductor V10P45S-M3 技术手册

    产品简介


    V10P45S-M3 是 Vishay General Semiconductor 推出的一款 SMD 光伏太阳能电池保护肖特基二极管。这款二极管采用了 TMBS(Trench MOS Barrier Schottky)技术,提供非常低的正向电压降(VF),适用于自动化装配过程。其主要功能是作为太阳能电池阵列中的旁路二极管,以保护太阳能电池免受反向偏置的影响,确保直流前向电流的稳定运行。

    技术参数


    - 主要规格
    - 最大重复峰值反向电压:45 V
    - 最大直流前向电流:10 A
    - 峰值前向浪涌电流:180 A
    - 正向电压降(IF = 10 A):0.41 V
    - 工作温度范围:-40°C 至 +150°C
    - 存储温度范围:-40°C 至 +175°C
    - 电气特性
    - 正向电压降(IF = 5 A):0.34 V
    - 反向漏电流(VR = 45 V):21 μA
    - 最大热阻:RθJA = 75 °C/W
    - 机械数据

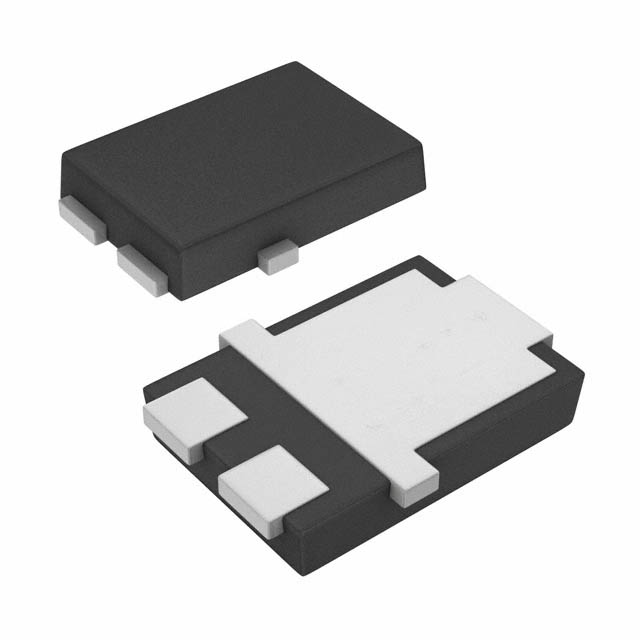

    - 封装:SMPC(TO-277A)
    - 引脚:镀锡引脚,符合 J-STD-002 和 JESD 22-B102 标准
    - 防火等级:UL 94 V-0
    - 材料分类:无卤素、RoHS 合规、商业级

    产品特点和优势


    1. 非常低的剖面:典型的高度仅为 1.1 mm,适合自动化装配。
    2. 低正向电压降:采用 TMBS 技术,提供了非常低的正向电压降(0.34 V),从而降低功耗并提高效率。
    3. 高可靠性:满足 J-STD-020 的 MSL 级别 1,最大峰值温度为 260°C。
    4. 高性能:符合 IEC 61215 第二版旁路二极管热测试要求。

    应用案例和使用建议


    V10P45S-M3 主要应用于太阳能电池阵列中的旁路二极管,用于保护太阳能电池,确保其在没有反向偏置的情况下安全运行。为了更好地利用该二极管的功能,建议在安装时考虑以下几点:
    1. 安装位置:确保在铝制 PCB 上安装,以获得最佳散热效果。
    2. 温度管理:监控工作温度,避免长时间工作导致温度过高。
    3. 热设计:合理设计散热路径,避免过热影响性能。

    兼容性和支持


    V10P45S-M3 与其他电子元器件具有良好的兼容性,可在多种太阳能发电系统中应用。Vishay 提供了全面的技术支持,包括客户咨询(DiodesAmericas@vishay.com、DiodesAsia@vishay.com、DiodesEurope@vishay.com)和详细的技术文档。

    常见问题与解决方案


    1. 问题:安装后发现温度异常升高。
    - 解决方案:检查散热设计,确保铝制 PCB 安装良好且散热路径畅通。
    2. 问题:正向电压降超出预期。
    - 解决方案:确认电流和温度条件,检查是否有外部干扰。

    总结和推荐


    V10P45S-M3 在技术和性能上表现出色,非常适合太阳能电池阵列中的旁路二极管应用。其超低的正向电压降、高效的运作能力和良好的热管理能力使其在市场上具有显著的竞争力。强烈推荐在需要高效和可靠的旁路二极管的太阳能发电系统中使用 V10P45S-M3。
    如需了解更多详细信息,请访问 Vishay General Semiconductor 的官方网站。

V10P45S-M3/87A参数

参数
配置 -
If - 正向电流 4.4A
Ir - 反向电流 800μA
Vr-反向电压 45V
反向恢复时间 -
正向浪涌电流 180A
通用封装 TO-277A
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

V10P45S-M3/87A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

V10P45S-M3/87A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY V10P45S-M3/87A V10P45S-M3/87A数据手册

V10P45S-M3/87A封装设计

查看详情并下载
Symbol
Footprint
3D Model
