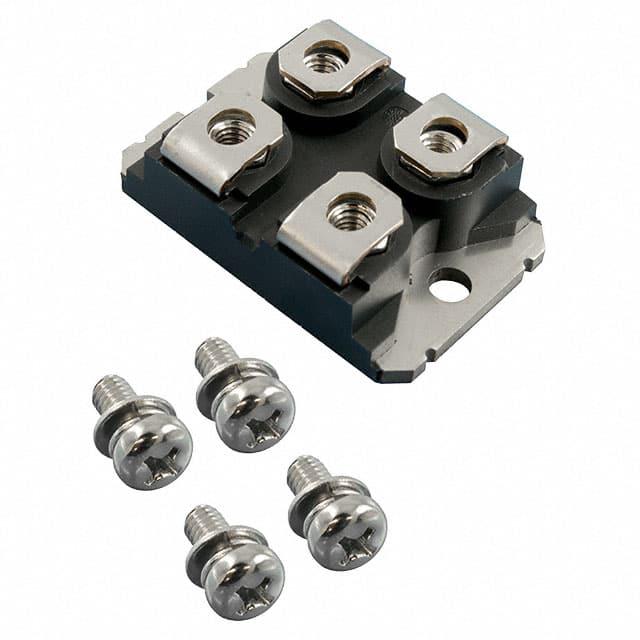

VS-QA250FA20

产品分类: 整流二极管/整流桥
产品描述: 200V 900A 54ns 90μA 250A 双parallel SOT-227 底座安装,贴片安装
供应商型号: 31M-VS-QA250FA20
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-QA250FA20

VS-QA250FA20概述


    产品简介


    VS-QA250FA20绝缘型第2代肖特基整流模块
    VS-QA250FA20是 Vishay 半导体推出的一款高性能绝缘型第2代肖特基整流模块。该模块包含两个独立且高性能的沟槽式MOS肖特基技术二极管,适用于高频率转换器和开关电源。其主要功能在于提供低正向电压降和出色的电气隔离,非常适合焊接和工业SMPS(开关模式电源)应用。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 最大瞬时正向电流 | 250 | A |
    | 最大反向电压 | 200 | V |
    | 正向压降 | 1.09 | V |
    | 绝对最大额定值
    | - 最大平均正向电流 | 250 | A |
    | - 最大反向电压 | 200 | V |
    | - 最大连续正向电流 | 183 | A |
    | - 最大单脉冲正向电流| 900 | A |
    | - 最大功率耗散 | 182 | W |
    | - 非重复雪崩能量 | 1800 | mJ |
    | - 隔离电压 | 2500 | V |

    产品特点和优势


    1. 温度范围广:工作温度范围为 -55°C 至 +175°C,保证在恶劣环境下的稳定运行。
    2. 超低正向压降:典型情况下正向压降仅为 1.09 V,从而降低功率损耗。
    3. 双独立二极管设计:每个模块包含两个完全独立的二极管,易于并联使用。
    4. 全绝缘封装:提供电气隔离,适合焊接和工业SMPS应用。
    5. 快速恢复时间:具有出色的动态恢复特性,能够实现快速的反向恢复时间和较低的恢复电流。
    6. 行业标准封装:采用SOT-227封装,易于集成到现有电路中。

    应用案例和使用建议


    VS-QA250FA20广泛应用于高频率转换器和开关电源系统中。在焊接和工业SMPS应用中表现出色。例如,在高频逆变器中,由于其超低的正向压降和高电流承载能力,能够显著提高效率。建议在使用过程中注意散热管理,以确保最佳性能。对于需要更高电流的应用,可以考虑并联多个模块。

    兼容性和支持


    VS-QA250FA20采用标准SOT-227封装,可轻松集成到多种电路设计中。制造商提供详尽的技术文档和支持服务,包括数据表、封装尺寸图等。如有疑问或技术支持需求,可联系DiodesAmericas@vishay.com、DiodesAsia@vishay.com或DiodesEurope@vishay.com获取帮助。

    常见问题与解决方案


    1. Q:如何正确安装VS-QA250FA20?
    - A:请按照数据表中的安装指南进行操作,确保散热良好,避免过热。
    2. Q:该模块的反向恢复时间如何影响系统性能?
    - A:短的反向恢复时间有助于减少开关损耗,提高系统的整体效率。
    3. Q:能否在高温环境下长期使用?
    - A:该模块设计用于-55°C至+175°C的工作温度范围,但需确保良好的散热以维持正常运行。

    总结和推荐


    VS-QA250FA20是一款高性能的绝缘型第2代肖特基整流模块,特别适合高频率转换器和开关电源系统。其独特的双独立二极管设计、超低正向压降、宽温度范围以及出色的电气隔离使其在市场上具备较高的竞争力。推荐在需要高效率和可靠性的焊接及工业SMPS应用中使用该产品。

VS-QA250FA20参数

参数
正向浪涌电流 900A
配置 双parallel
If - 正向电流 250A
Ir - 反向电流 90μA
Vr-反向电压 200V
反向恢复时间 54ns
通用封装 SOT-227
安装方式 底座安装,贴片安装
零件状态 在售
包装方式 管装

VS-QA250FA20厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-QA250FA20数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-QA250FA20 VS-QA250FA20数据手册

VS-QA250FA20封装设计

查看详情并下载
Symbol
Footprint
3D Model
