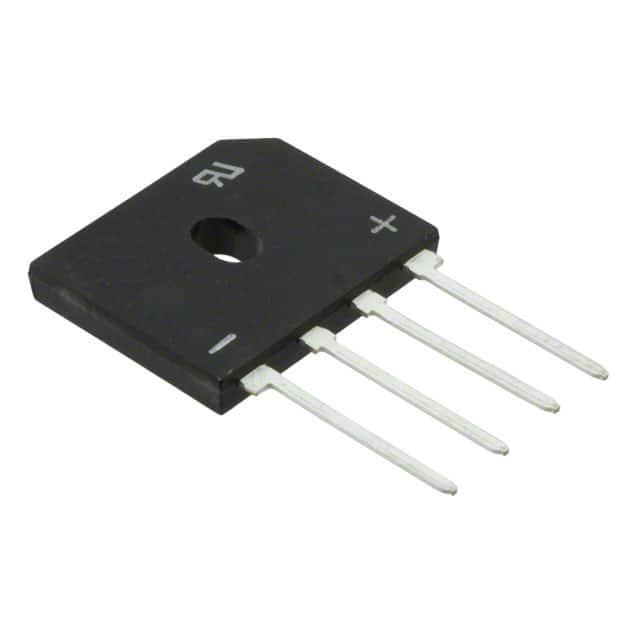

GBU8M-E3/51

产品分类: 整流二极管/整流桥
产品描述: 1KV 200A 5μA 3.9A GBU 通孔安装 22.3mm*3.56mm*18.8mm
供应商型号: UA-GBU8M-E3/51
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GBU8M-E3/51

GBU8M-E3/51概述

    Vishay GBU8系列单相桥式整流器技术手册

    产品简介


    Vishay GBU8系列单相桥式整流器是为满足通用电气需求而设计的高效产品。它们适用于广泛的AC/DC桥式全波整流应用,包括显示器、电视、打印机、电源适配器、开关电源、音频设备及家用电器等。这些整流器具备卓越的电气性能和可靠的工作稳定性,使其成为各种电子产品中的关键组件。

    技术参数


    Vishay GBU8系列单相桥式整流器的主要技术参数如下表所示:
    | 参数 | GBU8A | GBU8B | GBU8D | GBU8G | GBU8J | GBU8K | GBU8M |

    | 最大重复峰值反向电压 (VRRM) | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大有效值电压 (VRMS) | 35 | 70 | 140 | 280 | 420 | 560 | 700 |
    | 最大直流阻断电压 (VDC) | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大平均正向整流输出电流 (IF(AV)) | 8.0 A (TC=60°C) | 3.9 A (TA=40°C) |
    | 峰值正向浪涌电流 (IFSM) | 200 A |
    | 融合电流 (I2t) | 166 A²s |
    | 工作结温和存储温度范围 (TJ, TSTG) | -55°C 到 +150°C |

    产品特点和优势


    Vishay GBU8系列单相桥式整流器具有以下独特功能和优势:
    - 高耐压能力:最高可承受1000V的重复峰值反向电压,确保稳定运行。
    - 高可靠性:UL认证编号E54214,符合RoHS标准。
    - 高电流处理能力:最大正向浪涌电流可达200A,适合大电流应用。
    - 良好的热管理:热阻低,能有效散热。
    - 易于安装:采用标准化接线方式,适合电路板集成。

    应用案例和使用建议


    Vishay GBU8系列单相桥式整流器广泛应用于各种电子设备,例如:
    - 监视器、电视等消费类电子设备
    - 打印机、扫描仪等办公设备
    - 开关电源和适配器
    使用建议:
    - 为了最大化散热效果,推荐将整流器通过螺丝固定在散热片上,并使用硅脂提高热传递效率。
    - 安装时保持适当的铜垫面积和引线长度,以保证最佳电气性能。

    兼容性和支持


    Vishay GBU8系列单相桥式整流器与常见的印刷电路板标准兼容,便于集成。Vishay公司提供技术支持和售后服务,可以通过以下邮箱与之联系:
    - DiodesAmericas@vishay.com
    - DiodesAsia@vishay.com
    - DiodesEurope@vishay.com

    常见问题与解决方案


    问题1:如何正确安装GBU8系列整流器?
    解决方案:推荐通过螺丝固定在散热片上,并使用硅脂提高热传递效率。安装时保持适当的铜垫面积和引线长度。
    问题2:如何处理高温环境下的工作稳定性问题?
    解决方案:确保设备周围有足够的散热空间,可以考虑使用外部风扇等冷却装置,降低设备温度。

    总结和推荐


    Vishay GBU8系列单相桥式整流器凭借其出色的电气特性和可靠的工作稳定性,在各类应用中表现出色。无论是在消费电子产品还是工业设备中,都是一款值得信赖的选择。根据上述分析,强烈推荐使用该系列产品。

GBU8M-E3/51参数

参数
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 200A
配置 -
If - 正向电流 3.9A
Ir - 反向电流 5μA
长*宽*高 22.3mm*3.56mm*18.8mm
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 散装

GBU8M-E3/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GBU8M-E3/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GBU8M-E3/51 GBU8M-E3/51数据手册

GBU8M-E3/51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.735 ¥ 6.1593
217+ $ 0.7275 ¥ 6.0965
511+ $ 0.7075 ¥ 5.9289
1146+ $ 0.6663 ¥ 5.5832
库存: 1244
起订量: 171 增量: 250
交货地:
最小起订量为:1
合计: ¥ 6.15
