VS-12F10

产品分类: 整流二极管/整流桥

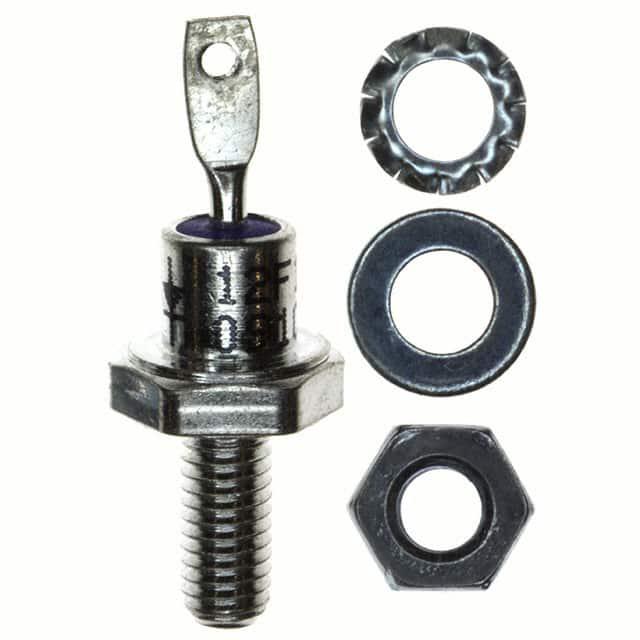

产品描述: Vishay 整流二极管 二极管, 12A, 100V, 螺纹, DO-4封装, 2针
供应商型号: LYS-VS-12F10
供应商: 海外现货
标准整包数: 100
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-12F10

VS-12F10概述

    # Vishay Semiconductors VS-12F(R) 系列电子元器件技术手册

    产品简介


    VS-12F(R) 系列是 Vishay 半导体公司推出的标准恢复二极管,专为工业和消费级应用设计。该系列产品采用插件式安装,支持高达 12 安培的平均正向电流,并提供从 100V 到 1200V 的多种电压等级选择。二极管的结构分为正极引脚(阳极)与负极引脚(阴极)两种版本,同时具备高浪涌电流能力,适用于电池充电器、电源转换器及机器工具控制等多种场景。

    技术参数


    以下是 VS-12F(R) 系列的关键技术参数:
    - 正向平均电流 (IF(AV)): 12A(在半正弦波下)
    - 结温范围 (TJ): -65°C 至 +175°C
    - 重复性峰值反向电压 (VRRM): 100V 至 1200V
    - 最大非重复性峰值电压 (VRSM): 高达 1400V
    - 最大正向浪涌电流 (IFSM): 在 50Hz 下可达 265A;在 60Hz 下可达 280A
    - 最大 I²t 值: 351A²·s(无重加压情况下)
    这些参数表明了该二极管出色的电流处理能力和耐高温性能,使其非常适合高频开关应用。

    产品特点和优势


    1. 高浪涌电流能力: 能够承受短时间内的大电流冲击而不损坏。
    2. 宽广的工作温度范围: 从低温至高温均可稳定运行。
    3. 多电压选项: 涵盖 100V 至 1200V 的电压等级,适应不同电压需求。
    4. 兼容性强: 支持广泛的工业标准接口,便于集成到各种电路板设计中。

    应用案例和使用建议


    应用案例
    VS-12F(R) 系列广泛应用于以下领域:
    - 电池充电器: 提供高效的整流解决方案。
    - 电源转换器: 实现快速响应和平稳输出。
    - 机器工具控制: 在复杂的工业环境中提供可靠保护。
    使用建议
    为了最大化性能并延长使用寿命,在实际应用时应注意以下几点:
    - 确保散热良好以避免因过热导致失效。
    - 使用适当的滤波措施来减少高频噪声的影响。
    - 根据具体应用场景选择合适的封装类型。

    兼容性和支持


    该系列产品具有良好的通用性,可轻松与其他主流品牌的产品进行替换。此外,Vishay 提供全面的技术支持服务,包括在线文档访问、技术支持邮箱等,确保用户能够获得及时的帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 正向电压降过高 | 检查焊接质量和连接点接触情况 |
    | 温度过高 | 加装额外的散热片或改进通风系统 |

    总结和推荐


    综上所述,VS-12F(R) 系列是一款高性能的标准恢复二极管,凭借其卓越的电气特性和灵活性成为众多领域的理想选择。对于需要高性能且稳定的电路设计而言,它无疑是一个值得信赖的选择。因此,我们强烈推荐将其纳入您的项目规划之中。如有进一步疑问或需要定制化解决方案,请联系 Vishay 官方技术支持团队获取帮助。

VS-12F10参数

参数
反向恢复时间 -
正向浪涌电流 280A
配置 独立式
If - 正向电流 12A
Ir - 反向电流 12mA
Vr-反向电压 100V
长*宽*高 12.69mm*11mm*31.8mm
通用封装 DO-203AA,DO-4
安装方式 底座安装,螺纹安装,铰轴安装
应用等级 工业级
零件状态 在售
包装方式 散装

VS-12F10厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-12F10数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-12F10 VS-12F10数据手册

VS-12F10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.645 ¥ 22.3503
300+ $ 2.576 ¥ 21.7672
1000+ $ 2.53 ¥ 21.3785
库存: 1000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 2235.03
