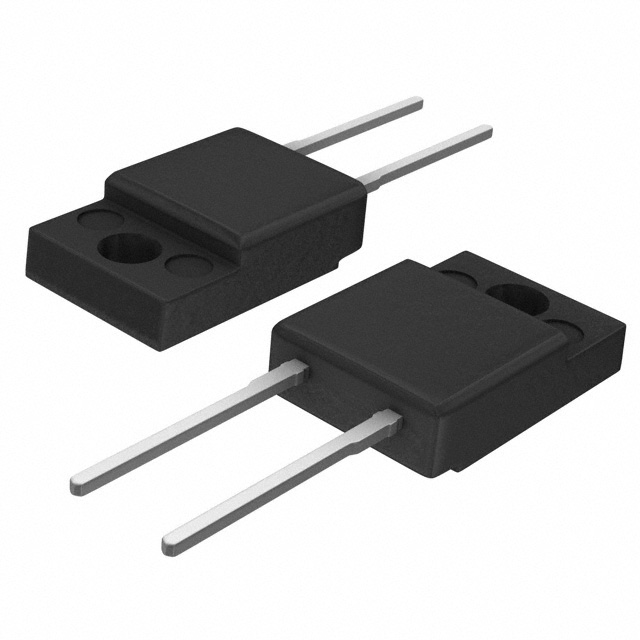

VS-ETL1506FP-M3

产品分类: 整流二极管/整流桥
产品描述: 600V 200A 210ns 15μA 15A 独立式 TO-220-2 通孔安装 10.26mm*4.83mm*15.24mm
供应商型号: 1893364
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-ETL1506FP-M3

VS-ETL1506FP-M3概述

    Vishay Semiconductors Ultrafast Rectifier, VS-ETL1506-M3 and VS-ETL1506FP-M3

    产品简介


    Vishay Semiconductors推出的VS-ETL1506-M3和VS-ETL1506FP-M3是一款先进的超快恢复二极管(FRED Pt®),专为功率因数校正(PFC)应用设计。这些二极管以其低正向压降(VF)、超快速软恢复时间和高可靠性而著称,适用于各种电源转换场合。

    技术参数


    | 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 反向击穿电压 | VBR, VR | IR = 100 μA | 600 V |
    | 正向压降 | VF | IF = 15 A 0.99 | 1.07 | V |
    | 反向漏电流 | IR | VR = VR rated 0.01 | 15 | μA |
    | 软恢复时间 | trr | IF = 1 A, dIF/dt = 100 A/μs 60 | 110 | ns |
    | 峰值恢复电流 | IRRM | TJ = 25 °C 20 A |
    | 反向恢复电荷 | Qrr | TJ = 25 °C 2.2 μC |

    产品特点和优势


    VS-ETL1506-M3和VS-ETL1506FP-M3具备多种独特优势,包括:
    - 低正向压降(VF):降低功耗和导通损耗。
    - 超快速软恢复时间(trr):减少开关损耗并提高效率。
    - 隔离式封装:支持高达2500 VRMS的隔离电压,提高安全性和可靠性。
    - 完全隔离的封装:适合高可靠性和高安全性的应用环境。
    - 低泄漏电流:确保在高温环境下仍能保持优异性能。
    - 真正双引脚TO-220封装:简化安装和连接。

    应用案例和使用建议


    这些二极管广泛应用于各种AC/DC开关模式电源(SMPS),特别是70W到400W的应用场景。例如:
    - 笔记本电脑和打印机的交流适配器
    - 台式PC、电视和显示器的电源供应
    - 游戏机和DVD播放机的电源供应
    建议在设计时注意以下几点:
    - 确保电路布局合理,以避免过热和EMI干扰。
    - 根据负载情况选择合适的散热措施,确保二极管温度不超过最大允许值。
    - 配合其他组件进行有效的电磁兼容性(EMC)测试,以确保系统整体稳定性。

    兼容性和支持


    VS-ETL1506-M3和VS-ETL1506FP-M3兼容标准TO-220和TO-220 Full-Pak封装,适用于大多数常见的电路板设计。Vishay提供全面的技术支持和售后服务,包括在线资源和技术文档,帮助客户快速解决问题。

    常见问题与解决方案


    - Q:如何正确安装VS-ETL1506-M3?
    - A: 按照标准TO-220封装要求进行安装,确保引脚连接正确无误,避免引脚弯曲和损坏。

    - Q:如何处理过热问题?
    - A: 使用散热片或强制风冷装置来降低二极管温度,确保在正常工作范围内。
    - Q:如何优化反向恢复特性?
    - A: 减少瞬态电流变化率(dIF/dt),通过合理的电路设计来优化反向恢复特性。

    总结和推荐


    VS-ETL1506-M3和VS-ETL1506FP-M3凭借其卓越的性能和广泛的适用性,在各类电源转换应用中表现优异。这些二极管不仅在技术指标上领先,还具有良好的成本效益和易用性。因此,我们强烈推荐这些产品用于需要高效、可靠和高性能二极管的应用场合。

VS-ETL1506FP-M3参数

参数
配置 独立式
If - 正向电流 15A
Ir - 反向电流 15μA
Vr-反向电压 600V
反向恢复时间 210ns
正向浪涌电流 200A
长*宽*高 10.26mm*4.83mm*15.24mm
通用封装 TO-220-2
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
