V8KM60DUHM3/H

产品分类: 整流二极管/整流桥
产品描述: 60V 80A 300μA 8A 双parallel FLATPAK 贴片安装
供应商型号: REB-DSKY5303
供应商: 海外现货
标准整包数: 1500

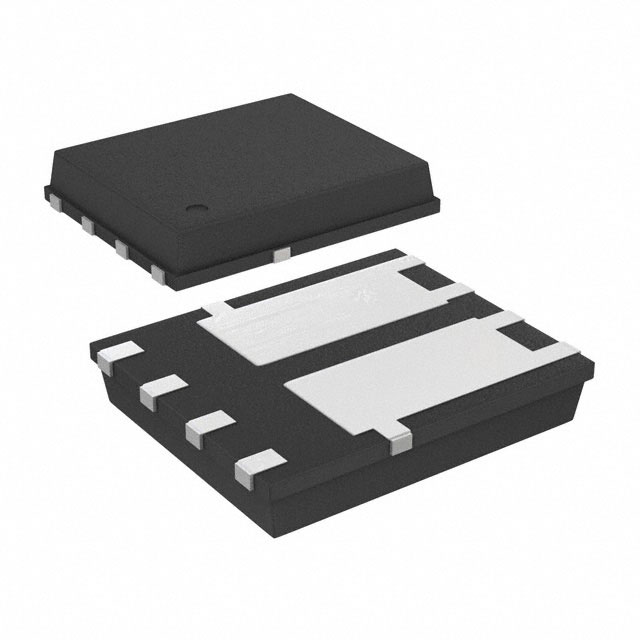

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 V8KM60DUHM3/H

V8KM60DUHM3/H概述

    Vishay General Semiconductor V8KM60DU 高电流密度表面贴装沟槽MOS栅栏肖特基整流器

    产品简介


    Vishay General Semiconductor 的 V8KM60DU 是一款高电流密度表面贴装型沟槽 MOS 栅栏肖特基整流器。该产品结合了先进的沟槽 MOS 技术和低正向电压降的优势,使其成为低电压高频率直流转换器、续流二极管和极性保护应用的理想选择。它具备低功耗和高效率的特点,并且满足 AEC-Q101 汽车等级标准。

    技术参数


    - 额定反向峰值电压 (VRRM):60 V
    - 最大连续正向电流 (IF(AV)):8 A(单个), 4.2 A(脉冲)
    - 瞬态峰值正向电流 (IFSM):80 A
    - 最大工作结温 (TJ max.):175°C
    - 正向压降 (VF):0.41 V @ 2 A (TA = 125 °C)
    - 反向漏电流 (IR):1.5 mA @ TA = 125 °C
    - 结电容 (CJ):500 pF @ 4.0 V, 1 MHz
    - 热阻 (RTJA):80 °C/W
    - 结到环境的热阻 (RTJM):3.2 °C/W

    产品特点和优势


    - 高电流密度:具有较高的电流处理能力,适用于高电流应用。
    - 低正向电压降:0.41 V 的正向电压降可显著减少功耗,提高能效。
    - 高可靠性:符合 AEC-Q101 汽车等级标准,确保在恶劣环境下也能可靠运行。
    - 环境友好:采用无卤素、RoHS 合规材料制造,符合环保要求。

    应用案例和使用建议


    V8KM60DU 主要应用于低电压高频率直流转换器、续流二极管及极性保护电路。在这些应用中,其低正向压降和高可靠性可以显著提升系统的整体性能。
    - 使用建议:
    - 在设计 PCB 时,确保散热设计合理,以充分利用产品的散热性能。
    - 对于大电流应用,建议使用大尺寸铜箔以增加散热效果。
    - 在高频率应用中,注意控制结电容的影响,避免高频信号失真。

    兼容性和支持


    V8KM60DU 具有广泛的兼容性,适合多种电子设备和电路板。Vishay 提供了详细的技术文档和在线支持,以帮助用户进行安装和调试。对于汽车应用,可以通过汽车专用代码(如 HM3 后缀)订购。

    常见问题与解决方案


    - 问题:如何确定最佳的散热方案?
    - 解决方案:根据产品手册提供的热阻参数,计算出所需的散热片大小,并选择合适的散热方式。

    - 问题:如何防止焊接过程中损坏器件?
    - 解决方案:确保焊接温度和时间不超过规格限制,使用适当的工作台和工具进行焊接。

    总结和推荐


    V8KM60DU 高电流密度表面贴装沟槽 MOS 栅栏肖特基整流器以其卓越的性能、高效率和广泛的应用范围,在现代电子系统中表现出色。无论是用于汽车还是消费电子产品,它都能提供可靠的性能和长久的使用寿命。我们强烈推荐这款产品给需要高性能、高可靠性的电子设计工程师。
    如需进一步技术支持,可通过指定邮箱联系 Vishay 的技术支持团队。

V8KM60DUHM3/H参数

参数
If - 正向电流 8A
Ir - 反向电流 300μA
Vr-反向电压 60V
反向恢复时间 -
正向浪涌电流 80A
配置 双parallel
通用封装 FLATPAK
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

V8KM60DUHM3/H厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

V8KM60DUHM3/H数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY V8KM60DUHM3/H V8KM60DUHM3/H数据手册

V8KM60DUHM3/H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.3896 ¥ 3.417
3000+ $ 0.3795 ¥ 3.3278
4500+ $ 0.3727 ¥ 3.2684
6000+ $ 0.3357 ¥ 2.9443
库存: 24000
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 5125.5
