VS-249NQ150PBF

产品分类: 整流二极管/整流桥
产品描述: Vishay 肖特基二极管 二极管, 240A, 150V, 面板, D 67封装, 2针
供应商型号: 7003719
供应商: 海外现货
标准整包数: 1

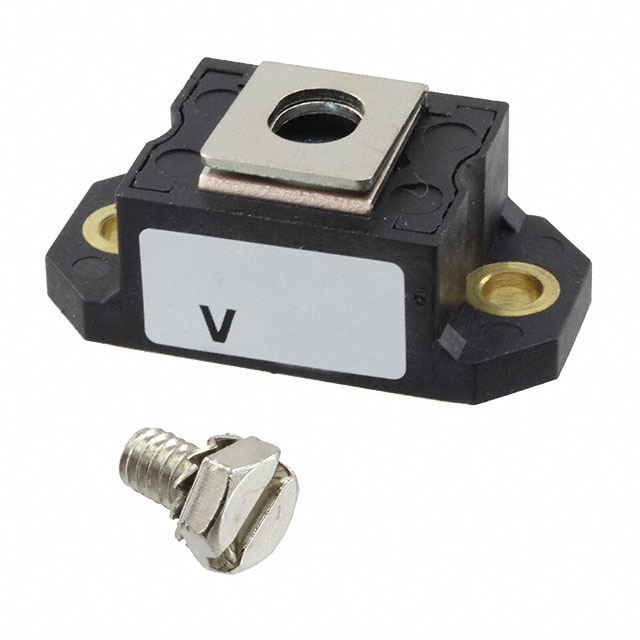

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-249NQ150PBF

VS-249NQ150PBF概述

    高性能肖特基整流器 VS-249NQ150PbF 技术手册

    产品简介


    VS-249NQ150PbF 是 Vishay Semiconductors 生产的一款高性能肖特基整流器模块,适用于高电流开关电源、电镀电源、不间断电源(UPS)系统、转换器、续流二极管、焊接和反向电池保护等多种应用。该模块采用了专有的屏障技术,能够在高达175°C的结温下可靠运行,同时具备低正向电压降、高频操作和增强的坚固性和长期可靠性等特点。

    技术参数


    - 主要规格:
    - 最大直流反向电压(VR):150 V
    - 最大重复性雪崩电流(IAR):VA = 1.5 x VR典型值
    - 最大非重复性浪涌电流(IFSM):20,000 A(5 μs正弦波)
    - 正向压降(VF):0.78 V(240 Apk, TJ = 125 °C)

    - 绝对最大额定值:
    - 最大平均正向电流(IF(AV)):240 A(50%占空比,TC = 121 °C,矩形波)
    - 最大非重复性浪涌电流(IFSM):20,000 A(5 μs正弦波或3 μs矩形脉冲)
    - 最大热阻抗(RthJC):0.19 °C/W(DC操作)
    - 电气特性:
    - 最大正向电压降(VFM):1.21 V(240 A, TJ = 25 °C)
    - 最大反向漏电流(IRM):6 mA(TJ = 25 °C, VR = 额定VR)
    - 最大结电容(CT):6000 pF(VR = 5 VDC, 测试信号范围100 kHz至1 MHz)
    - 工作环境:
    - 工作结温范围(TJ):-55 °C 至 +175 °C
    - 最大存储温度范围(TStg):-55 °C 至 +175 °C

    产品特点和优势


    1. 高耐温性能:VS-249NQ150PbF 可在高达175°C的结温下可靠运行,适合恶劣环境下的工业应用。
    2. 低正向电压降:较低的正向电压降可以有效降低功率损耗,提高能效。
    3. 高频率操作:优异的高频操作性能使其适用于高频开关电源等应用。
    4. 防护环设计:增强的防护环设计提高了设备的坚固性和长期可靠性。

    应用案例和使用建议


    - 应用场景:高电流开关电源、电镀电源、UPS系统、转换器、续流二极管、焊接及反向电池保护。
    - 使用建议:
    - 确保正确安装并按照数据表中规定的扭矩要求进行连接。
    - 在高温环境下使用时,需要确保良好的散热措施以维持最佳性能。
    - 严格遵守数据表中的电气参数,避免过载运行导致损坏。

    兼容性和支持


    - 兼容性:与标准电气接口兼容,适用于多种工业应用环境。
    - 支持和服务:Vishay 提供技术支持服务,可以通过其官方网站上的联系信息获取帮助。

    常见问题与解决方案


    - Q1:如何确定模块的最大允许结温?
    - A1:参见图5中的最大允许结温与平均正向电流的关系图表,根据实际工作条件选择合适的电流和温度范围。
    - Q2:在高温环境中使用时,如何防止模块过热?
    - A2:采用有效的散热措施,如使用散热器并确保良好的空气流通,以保持模块温度在安全范围内。

    总结和推荐


    综上所述,VS-249NQ150PbF 是一款性能优异、应用广泛的高性能肖特基整流器模块。其出色的耐温性能、低正向电压降和高频率操作能力使其成为工业应用的理想选择。强烈推荐在高电流和高温环境下使用此类模块,以满足高性能需求。建议用户严格按照技术手册中的参数和指导进行操作,以充分发挥其性能。

VS-249NQ150PBF参数

参数
反向恢复时间 -
正向浪涌电流 20KA
配置 独立式
If - 正向电流 240A
Ir - 反向电流 6mA
Vr-反向电压 150V
长*宽*高 39.62mm*19.69mm*15.11mm
通用封装 HALFPAK
安装方式 底座安装
零件状态 在售
包装方式 散装

VS-249NQ150PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-249NQ150PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-249NQ150PBF VS-249NQ150PBF数据手册

VS-249NQ150PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
