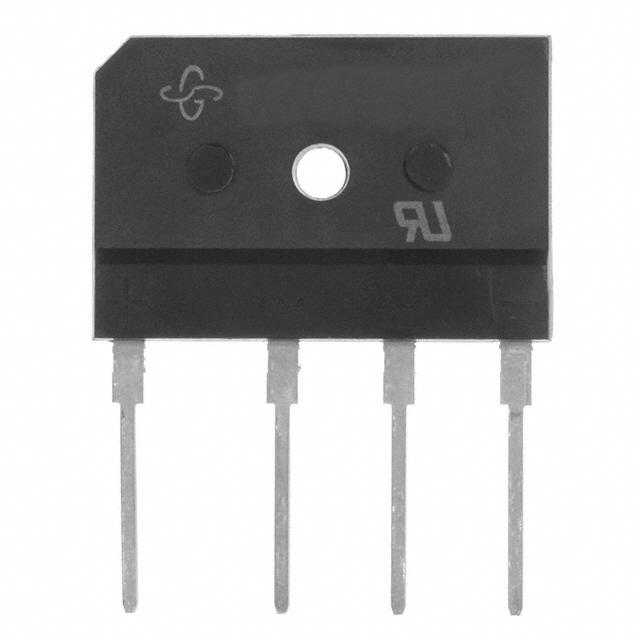

GSIB2020N-M3/45

产品分类: 整流二极管/整流桥
产品描述: 200V 240A 10μA 20A 通孔安装
供应商型号: 78-GSIB2020N-M345
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GSIB2020N-M3/45

GSIB2020N-M3/45概述

    Vishay General Semiconductor GSIB Series Bridge Rectifiers 技术手册解析

    产品简介


    Vishay General Semiconductor推出的GSIB系列单相单列桥式整流器是专为广泛的交流/直流转换应用设计的产品。这些产品主要通过桥式全波整流实现电源管理,广泛应用于开关电源、家用电器、办公设备及工业自动化系统中。其核心部件采用了玻璃钝化芯片结结构,结合高浪涌电流能力、高绝缘强度和符合RoHS标准的环保设计,使其在可靠性与环境友好性方面具有显著优势。

    技术参数


    以下为GSIB2020N、GSIB2040N、GSIB2060N、GSIB2080N的技术规格摘要:
    | 参数 | 符号 | GSIB2020N | GSIB2040N | GSIB2060N | GSIB2080N |
    |
    | 最大重复峰值反向电压(V) | VRRM | 200 | 400 | 600 | 800 |
    | 最大均方根电压(V) | VRMS | 140 | 280 | 420 | 560 |
    | 最大DC反向电压(V) | VDC | 200 | 400 | 600 | 800 |
    | 最大平均正向输出电流(A) | IF(AV) | 20 | 20 | 20 | 20 |
    | 峰值正向浪涌电流(A) | IFSM | 240 | 240 | 240 | 240 |
    | 最大热阻抗(℃/W) | RθJA | 22 | 22 | 22 | 22 |

    产品特点和优势


    GSIB系列的亮点在于其紧凑的单列引脚封装、玻璃钝化技术提升的耐久性和出色的热管理能力。尤其值得一提的是其高浪涌电流能力(可达240A),能够在极端环境下提供稳定的电力传输。此外,其高达2500VRMS的绝缘强度保证了安全可靠的电路运行,同时符合RoHS标准,使其成为环保型应用的理想选择。

    应用案例和使用建议


    GSIB系列广泛适用于各类AC/DC桥式整流场景。例如,在家用电器如冰箱或洗衣机中,其可以用于保护主电源输入;在工业环境中,它能支持不间断电源(UPS)的高功率要求。建议使用时,需根据负载需求合理选择型号,并确保良好的散热设计以延长使用寿命。

    兼容性和支持


    GSIB系列产品完全兼容主流的PCB安装流程,同时提供了多种封装选项来满足不同客户的需求。Vishay公司承诺对所有产品提供详尽的技术支持,并定期更新文档和技术资源。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品过热现象严重 | 确保正确安装散热片并改善气流条件。 |
    | 输出电流不稳定 | 检查输入电压稳定性及接线质量。 |

    总结和推荐


    总体而言,Vishay GSIB系列单相单列桥式整流器凭借其卓越的性能指标、可靠的设计和广泛的适用范围,成为众多行业用户的理想选择。推荐此系列产品用于需要高效能、高稳定性的电源管理系统中。如果您正在寻找一款既高性能又绿色环保的桥式整流器,GSIB系列将是您的最佳伙伴。

GSIB2020N-M3/45参数

参数
配置 -
If - 正向电流 20A
Ir - 反向电流 10μA
Vr-反向电压 200V
反向恢复时间 -
正向浪涌电流 240A
安装方式 通孔安装
零件状态 在售

GSIB2020N-M3/45厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GSIB2020N-M3/45数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GSIB2020N-M3/45 GSIB2020N-M3/45数据手册

GSIB2020N-M3/45封装设计

查看详情并下载
Symbol
Footprint
3D Model
