DF04S-E3/77

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 1A峰值平均正向电流, 400V峰值反向重复电压, 4引脚, DF-S封装, 贴片安装
供应商型号: UA-DF04S-E3/77
供应商: 海外现货
标准整包数: 1500

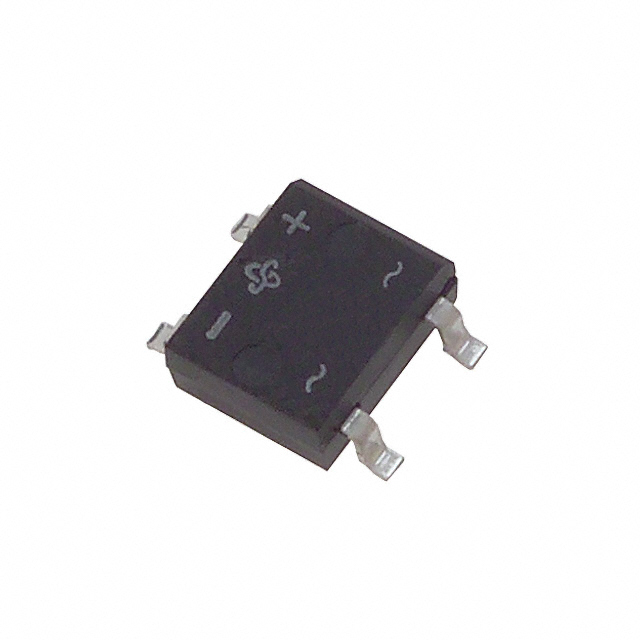

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 DF04S-E3/77

DF04S-E3/77概述

    Vishay General Semiconductor Miniature Glass Passivated Single-Phase Surface-Mount Bridge Rectifiers

    1. 产品简介


    Vishay General Semiconductor 的DFS系列桥式整流器是专门设计用于表面贴装技术(SMT)的应用场合。该系列包含多个型号,如DF005S、DF01S、DF02S、DF04S、DF06S、DF08S和DF10S。这些器件以其高可靠性、紧凑封装和卓越性能而著称,适用于广泛的工业和消费电子应用。

    2. 技术参数


    - 主要电气参数
    - 最大重复峰值反向电压(VRRM):50V、100V、200V、400V、600V、800V、1000V
    - 最大均方根电压(VRMS):35V、70V、140V、280V、420V、560V、700V
    - 最大直流阻断电压(VDC):50V、100V、200V、400V、600V、800V、1000V
    - 最大平均正向输出整流电流(IF(AV)):1.0A
    - 峰值正向浪涌电流(IFSM):50A
    - 额定熔断能力(I2t):10A2s
    - 热特性
    - 最大结温(TJ):150℃
    - 典型热阻(RθJA):40°C/W
    - 机械数据
    - 外壳:DFS
    - 端子:镀锡铜引线
    - 极性标记:按体标示
    - 其他特性
    - 模塑化合物符合UL 94 V-0阻燃等级
    - 符合RoHS标准
    - 符合JESD201 Class 1A毛刺测试标准

    3. 产品特点和优势


    - UL认证:符合UL E54214认证,确保安全可靠。
    - 自动化放置:设计上非常适合自动化装配过程。
    - 高浪涌电流能力:具有出色的浪涌电流承受能力。
    - 低漏电流:典型正向电压降为1.1V,漏电流低至5μA(TA=25°C)。
    - 兼容性:满足MSL Level 1标准,符合J-STD-020要求。

    4. 应用案例和使用建议


    这些桥式整流器广泛应用于通用AC/DC桥式全波整流,特别适合电源管理(如SMPS)、照明镇流器、适配器、电池充电器、家用电器、办公设备和电信应用。
    使用建议:
    - 确保在安装时使用合适的铜垫以确保良好的热性能。
    - 选择适当的额定电压来匹配应用需求,例如在高电压应用中选择更高额定电压的型号。

    5. 兼容性和支持


    - 兼容性:这些器件与常见的PCB材料兼容,且具有广泛的兼容性。
    - 支持:Vishay提供全面的技术支持,如有需要可以联系DiodesAmericas@vishay.com、DiodesAsia@vishay.com或DiodesEurope@vishay.com获取帮助。

    6. 常见问题与解决方案


    - 问题1:温度过高导致损坏
    - 解决方案:检查并改善散热措施,确保在最大额定温度范围内运行。
    - 问题2:漏电流过高
    - 解决方案:确保正确的接线方式,检查是否有短路情况。

    7. 总结和推荐


    综上所述,Vishay General Semiconductor 的DFS系列桥式整流器在性能、可靠性和应用范围方面表现出色。它们在多种电子应用中表现出色,尤其是在高可靠性和自动化制造需求较高的应用中。强烈推荐使用这些产品,特别是在需要高性能、紧凑设计和自动化装配的场合。
    以上内容是对Vishay General Semiconductor DFS系列桥式整流器的产品介绍和技术手册摘要。希望对您有所帮助。

DF04S-E3/77参数

参数
Vr-反向电压 400V
反向恢复时间 -
正向浪涌电流 50A
配置
If - 正向电流 1A
Ir - 反向电流 5μA
8.51mm(Max)
6.5mm(Max)
3.63mm(Max)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DF04S-E3/77厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

DF04S-E3/77数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY DF04S-E3/77 DF04S-E3/77数据手册

DF04S-E3/77封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.2125 ¥ 1.7808
3000+ $ 0.2063 ¥ 1.7284
4500+ $ 0.1938 ¥ 1.6236
库存: 15000
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 2671.2
