VS-25F40

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 25A, 400V, 螺纹, DO-4封装, 2针
供应商型号: 844-25F40
供应商: Mouser
标准整包数: 1

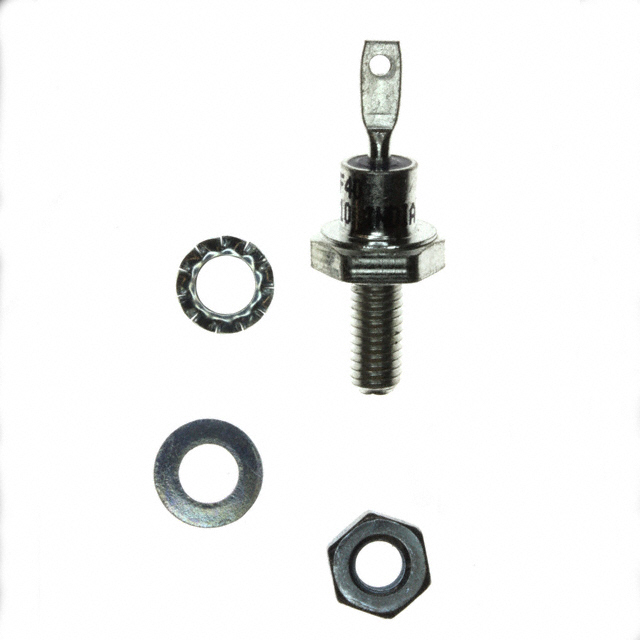

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-25F40

VS-25F40概述

    VS-25F(R) 系列标准恢复二极管技术手册

    1. 产品简介


    VS-25F(R)系列是 Vishay Semiconductors 生产的标准恢复二极管(Stud Version),具有高浪涌电流能力。这些二极管广泛应用于电池充电器、转换器、电源及机床控制等领域。

    2. 技术参数


    - 型号与额定电压
    - VS-25F(R)系列共有多个型号,涵盖不同的额定电压,从100V到1200V不等。每个型号对应特定的额定电压范围,例如VS-25F(R) 10的额定电压为100V,VS-25F(R) 120的额定电压为1200V。
    - 主要技术规格
    - 额定正向平均电流(IF(AV)):25A
    - 额定正向峰值非重复性浪涌电流(IFSM):最大可达373A(8.3ms)
    - 最大重复峰值反向电压(VRRM):1200V
    - 最大存储温度范围(TStg):-65°C至+200°C
    - 最大热阻(RthJC):1.5 K/W

    3. 产品特点和优势


    VS-25F(R)系列具备以下特点和优势:
    - 高浪涌电流能力:能够承受高达373A的瞬时峰值电流,适用于需要处理瞬间大电流的应用。
    - 宽电流范围:可提供多种型号,覆盖不同电流需求,适应各种应用场景。
    - 良好的热稳定性:具有较低的热阻(1.5 K/W),能够有效散热,确保长期稳定运行。
    - 广泛的适用温度范围:-65°C至+200°C的存储温度范围使其适用于极端环境。

    4. 应用案例和使用建议


    - 电池充电器:适用于对电流稳定性和过载保护要求较高的电池充电器。
    - 转换器和电源:适合用于需要处理较大电流且对可靠性要求高的场合。
    - 机床控制:由于其高耐压和抗浪涌能力,适用于工业控制应用。
    使用建议:
    - 在安装时注意散热设计,确保设备正常工作。
    - 考虑到热阻的影响,建议选择合适的散热片并进行良好的热管理。
    - 针对不同负载条件下的应用场景,适当调整驱动电路的设计以优化性能。

    5. 兼容性和支持


    VS-25F(R)系列采用标准的DO-4 (DO-203AA)封装,与大多数标准电子设备具有良好的兼容性。Vishay Semiconductors提供了详细的安装指导和技术支持,帮助用户更好地利用该系列产品。

    6. 常见问题与解决方案


    - 问题1:如何确定最大允许的正向电流?
    - 解决方案:参考图1和图2中的电流等级特性曲线,根据实际应用中的热阻情况确定。
    - 问题2:如何计算热阻对电流的影响?
    - 解决方案:根据图8中的ZthJC特性曲线进行计算,确定合理的散热措施。
    - 问题3:如何避免浪涌电流对器件的损害?
    - 解决方案:选择适当的电路保护元件,并合理设计驱动电路,防止浪涌电流超过器件的最大承受能力。

    7. 总结和推荐


    VS-25F(R)系列标准恢复二极管凭借其高浪涌电流能力、宽电流范围和优秀的热稳定性,在多个应用领域表现出色。无论是用于电池充电器还是电源转换装置,它都能提供可靠稳定的性能。因此,我们强烈推荐这一系列产品用于需要高可靠性和高电流容量的应用场合。
    如果您有任何技术疑问或需要进一步的帮助,请联系您所在地区的技术支持团队:
    - 北美地区:DiodesAmericas@vishay.com
    - 亚洲地区:DiodesAsia@vishay.com
    - 欧洲地区:DiodesEurope@vishay.com

VS-25F40参数

参数
配置 独立式
If - 正向电流 25A
Ir - 反向电流 12mA
Vr-反向电压 400V
反向恢复时间 -
正向浪涌电流 373A
长*宽*高 20.3mm*11mm*11mm
通用封装 DO-203AA,DO-4
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

VS-25F40厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-25F40数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-25F40 VS-25F40数据手册

VS-25F40封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.5895 ¥ 55.6813
10+ $ 4.367 ¥ 36.9012
100+ $ 3.4884 ¥ 29.477
500+ $ 2.8455 ¥ 24.0445
1000+ $ 2.793 ¥ 23.6009
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 55.68
