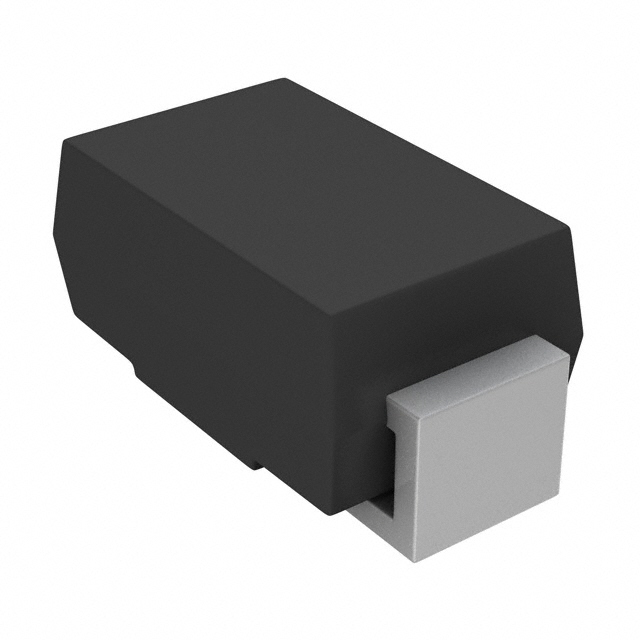

US1M-M3/61T

产品分类: 整流二极管/整流桥
产品描述: 1KV 30A 75ns 10μA 1A 独立式 SMA(DO-214AC) 贴片安装
供应商型号: US1M-M3/61T
供应商: Avnet
标准整包数: 1800
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 US1M-M3/61T

US1M-M3/61T概述

    # Vishay General Semiconductor Surface Mount Ultra Fast Rectifier 技术手册解析

    产品简介


    基本介绍
    Vishay General Semiconductor 提供的表面贴装超快恢复二极管系列(型号为 US1A 至 US1M)是一款高性能的半导体元器件,适用于高频率整流和续流的应用场景。这些二极管具有体积小、重量轻的特点,能够很好地满足自动化生产和集成化设计的需求,广泛应用于消费类电子产品、计算机设备、汽车电子以及电信设备等领域。
    主要功能与应用领域
    - 主要功能:提供高效的电能转换能力,具有快速的反向恢复时间和低开关损耗。
    - 应用领域:
    - 消费类产品中的电源管理模块。
    - 计算机内部电源供应系统。
    - 汽车电子系统的高压保护电路。
    - 通信设备中的信号处理及稳压装置。

    技术参数


    | 参数名称 | 符号 | US1A | US1B | US1D | US1G | US1J | US1K | US1M |
    |
    | 最大重复峰值反向电压 | VRRM | 50V | 100V | 200V | 400V | 600V | 800V | 1000V|
    | 最大平均正向整流电流 | IF(AV) | 1.0A | 1.0A | 1.0A | 1.0A | 1.0A | 1.0A | 1.0A |
    | 最大瞬态正向电流 | IFSM | 30A | 30A | 30A | 30A | 30A | 30A | 30A |
    | 正向电压 | VF | 1.0V | 1.7V | 1.0V | 1.7V | 1.0V | 1.7V | 1.0V |
    | 反向恢复时间 | trr | 50ns | 75ns | 50ns | 75ns | 50ns | 75ns | 50ns |
    | 工作温度范围 | TJ, TSTG | -55°C至+150°C |

    产品特点和优势


    独特功能与优势
    - 低剖面封装:适合自动化组装过程。
    - 玻璃钝化芯片接点:增强耐久性和可靠性。
    - 超快反向恢复时间:提高效率并减少能量损失。
    - 高浪涌能力:确保在极端条件下稳定运行。
    - 符合AEC-Q101标准:适合作为汽车级组件使用。
    应用案例与使用建议
    实际应用案例
    - 在笔记本电脑充电器中作为高效能的整流桥臂。
    - 用于电动汽车逆变器系统以实现更高效的能量传输。
    使用建议
    - 确保正确的PCB布局设计,特别是铜箔区域的大小要足够大。
    - 考虑到不同电压等级的产品有不同的性能表现,在选择时需根据具体需求精确匹配。

    兼容性和支持


    兼容性
    此系列产品与多种主流电子设备兼容,能够无缝集成到现有的硬件架构中。
    支持和服务
    Vishay公司提供了详尽的技术文档和技术支持服务,包括在线资源访问和支持邮件地址等。
    常见问题解答
    1. 问:如何判断二极管的好坏?
    - 答:可以通过测量其正向导通电压(VF)来判断,正常的二极管应在规定的范围内工作。
    2. 问:如果发现发热异常怎么办?
    - 答:检查电路连接是否正确,必要时增加散热措施如加装散热片等。
    3. 问:能否用于极端环境条件下的应用?
    - 答:可以,但需要确保所有工作参数都在允许范围内操作。
    总结与推荐
    综上所述,Vishay General Semiconductor 的这款表面贴装超快恢复二极管以其卓越的技术指标和广泛的应用前景成为了一款极具吸引力的选择。无论是从性能还是成本效益方面考量,它都展现了很高的性价比。因此,我们强烈推荐这一系列的产品给那些寻求高效能电子元件的专业人士和企业用户。

US1M-M3/61T参数

参数
Vr-反向电压 1KV
反向恢复时间 75ns
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
Ir - 反向电流 10μA
通用封装 SMA(DO-214AC)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

US1M-M3/61T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。
