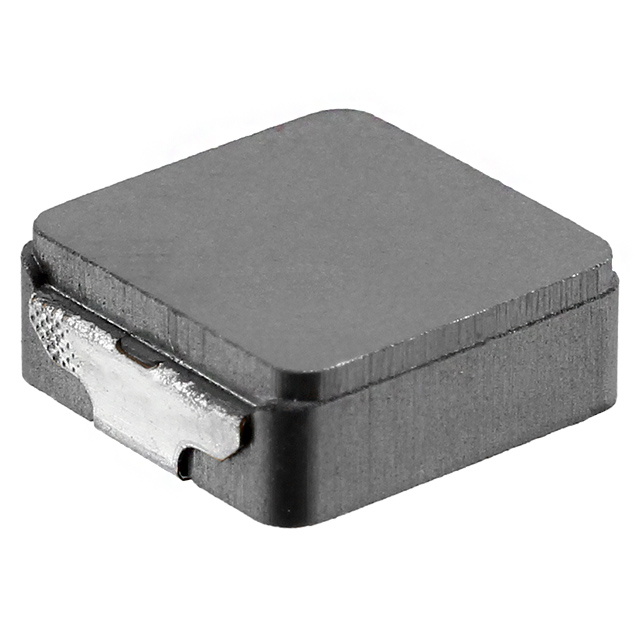

IHLP4040DZER4R7M01

产品分类: 贴片电感
产品描述: 100KHz 17A 9.5A 4.7μH 16.5mΩ ±20% 4040 标准安装,贴片安装 10.8mm*10.16mm*4mm
供应商型号: 31M-IHLP4040DZER4R7M01
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电感 IHLP4040DZER4R7M01

IHLP4040DZER4R7M01概述


    产品简介


    IHLP-4040DZ-01 电感器
    IHLP-4040DZ-01 是 Vishay Dale 公司生产的一款屏蔽型电感器,属于高饱和电流系列。它专为高性能应用设计,如个人数字助理(PDA)、笔记本电脑、桌面电脑和服务器应用。此外,IHLP-4040DZ-01 在高电流直流/直流转换器、低轮廓高电流电源和电池驱动设备等方面也有广泛应用。

    技术参数


    - 工作温度范围: -55°C 至 +125°C
    - 额定工作电压: 75 V(跨电感)
    - 标称电流:
    - 导致温升约 40°C 的直流电流 (A)
    - 导致电感量下降约 20% 的直流电流 (A)
    | 电感值 (μH) | 标称电感量 (μH) | 直流电阻典型值 (mΩ) | 直流电阻最大值 (mΩ) | 额定电流典型值 (A) | 饱和电流典型值 (A) |
    |
    | 0.19 | 0.19 | 0.875 | 0.95 | 40.0 | 90.0 |
    | 0.36 | 0.36 | 1.30 | 1.40 | 31.5 | 60.0 |
    | 0.56 | 0.56 | 1.80 | 1.95 | 27.5 | 49.0 |
    | 1.0 | 1.0 | 3.70 | 4.10 | 17.5 | 36.0 |
    | 1.5 | 1.5 | 5.30 | 5.80 | 15.0 | 27.5 |
    | 2.2 | 2.2 | 8.20 | 9.00 | 12.0 | 25.6 |
    | 3.3 | 3.3 | 13.70 | 14.40 | 10.0 | 18.6 |
    | 4.7 | 4.7 | 15.00 | 16.50 | 9.5 | 17.0 |
    | 5.6 | 5.6 | 17.60 | 19.30 | 8.5 | 16.0 |
    | 6.8 | 6.8 | 21.20 | 23.30 | 8.0 | 13.5 |
    | 10 | 10 | 33.20 | 36.50 | 6.8 | 12.0 |
    | 22 | 22 | 74.3 | 79.90 | 4.6 | 10.0 |

    产品特点和优势


    - 屏蔽结构: 减少电磁干扰,提高电磁兼容性。
    - 频率范围高达 5.0 MHz: 适用于多种高频应用。
    - 最低 DCR/μH: 与同尺寸的电感器相比,具有更低的直流电阻和电感值比。
    - 处理高瞬态电流而不会饱和: 提供更稳定的工作性能。
    - 超低嗡嗡声: 由于复合结构的设计,运行时噪音显著降低。
    - 专利设计: 保证产品质量和性能。

    应用案例和使用建议


    应用案例
    - 个人电脑和服务器应用: IHLP-4040DZ-01 在个人电脑和服务器电源供应单元中作为滤波电感器,确保系统稳定运行。
    - 分布式电源系统中的 DC/DC 转换器: 在高电流和低轮廓的应用中表现出色。
    使用建议
    - 电路设计: 确保 PCB 设计足够大且有足够的散热措施,以避免过热。
    - 组件放置: 选择合适的安装位置,减少电磁干扰。

    兼容性和支持


    - 兼容性: IHLP-4040DZ-01 可与其他 Vishay 产品和标准接口配合使用。
    - 技术支持: Vishay 提供全面的技术支持和维护服务,可通过 magnetics@vishay.com 联系技术团队。

    常见问题与解决方案


    - Q1: 如何防止过热?
    - A1: 确保正确的电路设计、合理的组件布局和足够的散热措施。如果需要,可以增加散热片或风扇辅助散热。

    - Q2: 如何正确测量温度?
    - A2: 使用温度传感器监测电感器的实际温度,并根据手册中的温升曲线进行调整。

    总结和推荐


    综上所述,IHLP-4040DZ-01 是一款出色的电感器,具有优秀的性能和可靠性。它的屏蔽结构和复合设计使其成为多种高电流应用的理想选择。如果您需要一款高性能、稳定可靠的电感器,强烈推荐使用 IHLP-4040DZ-01。

IHLP4040DZER4R7M01参数

参数
直流电阻(DCR) 16.5mΩ
额定电流 9.5A
Q值 -
测试频率 100KHz
电感值 4.7μH
饱和电流(LSAT) 17A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 10.8mm*10.16mm*4mm
通用封装 4040
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
