IHLP5050FDER3R3MA1

产品分类: 贴片电感
产品描述: 100KHz 35A 18A 3.3μH 6.8mΩ ±20% 5050 标准安装,贴片安装 13.34mm*12.9mm*6.4mm
供应商型号: UNP-IHLP5050FDER3R3MA1
供应商: 海外现货
标准整包数: 1

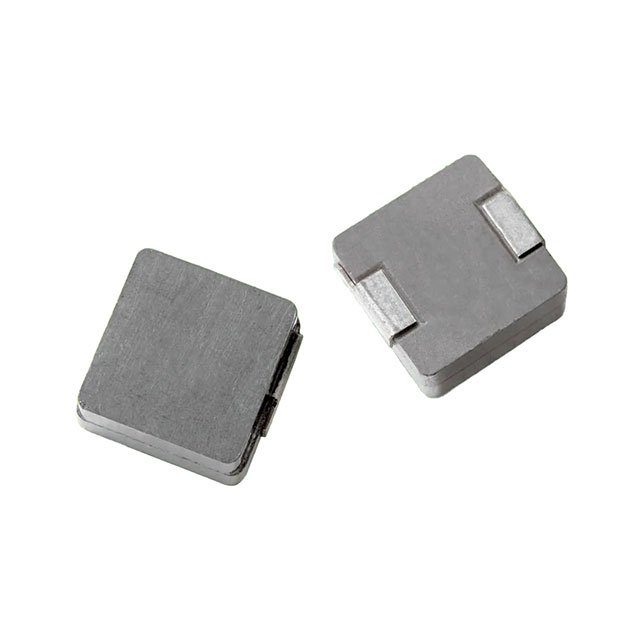

VISHAY INTERTECHNOLOGY 贴片电感 IHLP5050FDER3R3MA1

IHLP5050FDER3R3MA1概述

    IHLP-5050FD-A1 Vishay Dale 汽车电感器技术手册

    产品简介


    IHLP-5050FD-A1 是 Vishay Dale 生产的一款高性能电感器,专为汽车及工业控制单元设计。它采用复合材料结构,具备低阻抗和高饱和电流特性,适用于各种电源管理和噪声抑制应用。此款电感器在高频条件下表现出色,频率范围可达 5.0 MHz。

    技术参数


    | 特性 | 参数 |

    | 电感值(L0) | 0.10 μH 至 10 μH |
    | 电感容差 | ± 20% |
    | 额定电流 | 40°C 温升下 0.10 A 至 16.5 A |
    | 饱和电流 | 40°C 温升下 0.12 A 至 16.0 A |
    | 直流电阻(DCR) | 最大 17.2 mΩ |
    | 工作温度范围 | -55°C 至 +125°C |
    | 额定工作电压 | 75 V |

    产品特点和优势


    - 屏蔽结构:有效降低电磁干扰。
    - 频率范围宽广:高达 5.0 MHz。
    - 低直流电阻:实现更高效的能量传输。
    - 处理高瞬态电流:不饱和。
    - 超低噪声:得益于复合材料构造。
    - 优秀的温度稳定性:适用于严苛环境。
    - AEC-Q200 认证:符合汽车应用标准。

    应用案例和使用建议


    - 发动机和传动系统控制单元:确保稳定的电流供应。
    - 柴油机喷射驱动器:精确控制燃油喷射。
    - 娱乐和导航系统 DC/DC 转换器:高效能转换,提升系统效率。
    - 电机噪声抑制:包括雨刮器、座椅调节器、后视镜电动调节、风速吹风器和 HID 灯具。
    - LED 驱动器:提供稳定的电流供应。
    建议在安装时考虑散热措施,以保证电感器在最佳温度范围内运行,从而延长使用寿命。

    兼容性和支持


    该产品具有良好的兼容性,可与其他标准电路组件配合使用。制造商提供全面的技术支持,包括详细的安装指南和售后服务,以帮助客户更好地利用这款电感器的功能。

    常见问题与解决方案


    - Q: 如何确定合适的电流额定值?
    - A: 参考产品手册中的性能曲线,根据具体应用中的电流需求选择合适的型号。
    - Q: 如何测量电感器的实际温度?
    - A: 使用热电偶或红外温度计进行实时监测。
    - Q: 如何处理电感器过热的情况?
    - A: 检查散热机制是否正常工作,并调整电路设计以降低功耗。

    总结和推荐


    IHLP-5050FD-A1 在性能和可靠性方面表现出色,适用于多种汽车和工业应用。其独特的设计和卓越的性能使其成为众多设计师的首选。我们强烈推荐将其用于需要高效能和稳定电流的应用中。

IHLP5050FDER3R3MA1参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 6.8mΩ
额定电流 18A
Q值 -
测试频率 100KHz
电感值 3.3μH
饱和电流(LSAT) 35A
长*宽*高 13.34mm*12.9mm*6.4mm
通用封装 5050
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

IHLP5050FDER3R3MA1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP5050FDER3R3MA1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP5050FDER3R3MA1 IHLP5050FDER3R3MA1数据手册

IHLP5050FDER3R3MA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.972 ¥ 8.2134
库存: 150
起订量: 13 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.21
直接购买
加入购物车
