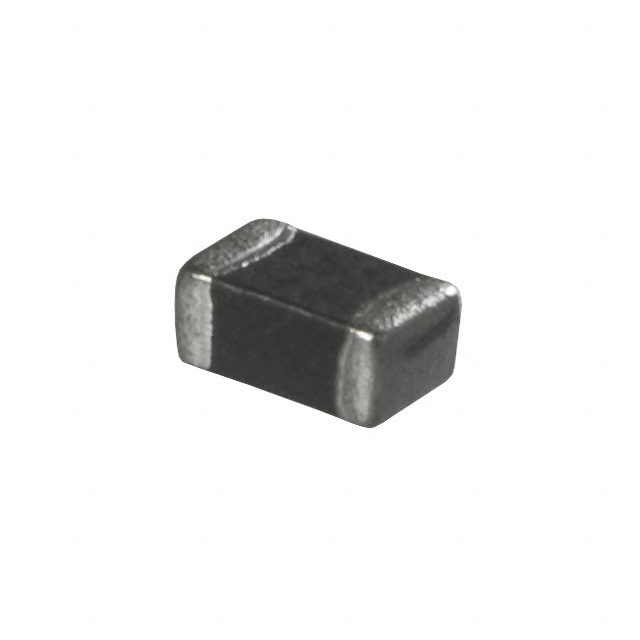

ILHB0805ER900V

产品分类: 磁珠
产品描述: 5A 90Ω@100MHz 25mΩ 0805 贴片安装 2mm*1.25mm*1.1mm
供应商型号: 3518679
供应商: 海外现货
标准整包数: 10
VISHAY INTERTECHNOLOGY 磁珠 ILHB0805ER900V

ILHB0805ER900V概述

    Vishay Dale ILHB 高电流多层铁氧体磁珠

    1. 产品简介


    Vishay Dale 的 ILHB 系列高电流多层铁氧体磁珠是为电子设备中的电磁干扰(EMI)滤波而设计的。这些磁珠具有多种尺寸和阻抗值选择,可以满足不同应用场景下的需求。它们广泛应用于消费电子、工业控制、通信设备和汽车电子等领域。

    2. 技术参数


    - 机械规格:
    - 焊接性:在 120°C 下预热 60 秒后,用 R 类助焊剂浸锡 5 秒,覆盖率达到 90%。
    - 耐焊热性:预热和助焊剂处理后,在 260°C 下焊接 10 秒。
    - 引脚强度:0603 型:0.3 kg (0.66 lbs),0805 型:0.6 kg (1.3 lbs),1206 型:1.0 kg (2.2 lbs),1806 型:1.0 kg (2.2 lbs),1812 型:1.5 kg (3.3 lbs) 持续 30 秒。
    - 梁强度:0603 型:0.3 kg (0.66 lbs),0805 型:1.0 kg (2.2 lbs),1206 型:2.0 kg (4.4 lbs),1806 型:2.5 kg (5.5 lbs),1812 型:2.5 kg (5.5 lbs)。
    - 环境规格:
    - 工作温度范围:-55°C 至 +125°C。
    - 热冲击:100 个循环,从 -40°C 到 +125°C。
    - 加载湿度:在 85°C 和 85% 相对湿度下,持续 1000 小时。
    - 标准电气规格:
    | 型号 | 阻抗 (Ω) ± 25% | 测试频率 (MHz) | 最大直流电阻 (Ω) | 额定直流电流 (mA) |

    | ILHB-0603 | 60, 120 | 100 | 0.10 | 2000 |
    | ILHB-0805 | 30, 60, 90, 120, 250, 600 | 100 | 0.015, 0.03, 0.025, 0.03, 0.04, 0.10 | 6000, 3000, 5000, 5000, 3000, 2000 |
    | ILHB-1206 | 50, 75, 120, 500, 600 | 100 | 0.02, 0.03, 0.02, 0.06, 0.10 | 6000, 3000, 6000, 2500, 2500 |
    | ILHB-1806 | 60 | 100 | 0.02 | 6000 |
    | ILHB-1812 | 120, 600, 1300 | 100, 50, 60 | 0.02, 0.04, 0.05 | 6000, 3000, 3000 |

    3. 产品特点和优势


    - 高可靠性:经过严格的测试,确保长时间稳定运行。
    - 表面贴装:提供多种型号,适用于不同的电路板布局。
    - 电流承载能力:最高可达 6A。
    - 磁性自屏蔽:减少外部磁场的影响。
    - 镍屏障镀层:几乎消除了银迁移现象。

    4. 应用案例和使用建议


    - 应用案例:ILHB 系列磁珠常用于电源线和信号线上,以抑制高频噪声和提高信号质量。
    - 使用建议:在使用时,应根据具体的应用要求选择合适的型号和阻抗值。例如,对于高频信号传输,可以选择更高阻抗值的型号以减少信号损失。

    5. 兼容性和支持


    - 兼容性:ILHB 系列磁珠与主流 PCB 材料和制造工艺兼容,易于集成到现有的设计中。
    - 支持和服务:Vishay 提供全面的技术支持和客户服务,帮助客户解决在使用过程中遇到的问题。

    6. 常见问题与解决方案


    - Q: ILHB 磁珠如何保证其可靠性?
    - A: 通过严格的生产和测试流程,确保每个磁珠都符合规定的性能指标。
    - Q: 在高温环境下使用时,ILHB 磁珠是否会受到影响?
    - A: ILHB 磁珠的工作温度范围为 -55°C 至 +125°C,因此可以在广泛的温度范围内稳定工作。
    - Q: 如何判断 ILHB 磁珠是否损坏?
    - A: 可以通过测量其阻抗和直流电阻来判断。如果阻抗值和直流电阻值超出规定范围,则可能需要更换。

    7. 总结和推荐


    ILHB 系列高电流多层铁氧体磁珠具有高可靠性、宽工作温度范围和多种型号选择等优点,适合在多种应用场合中使用。无论是消费电子产品还是工业控制系统,这些磁珠都能有效降低 EMI 干扰,提高系统的稳定性和可靠性。因此,强烈推荐使用 Vishay Dale 的 ILHB 系列磁珠。

ILHB0805ER900V参数

参数
直流电阻(DCR) 25mΩ
额定电流 5A
阻抗@频率 90Ω@100MHz
长*宽*高 2mm*1.25mm*1.1mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ILHB0805ER900V厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

ILHB0805ER900V数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 磁珠 VISHAY INTERTECHNOLOGY ILHB0805ER900V ILHB0805ER900V数据手册

ILHB0805ER900V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.3418
100+ ¥ 0.2693
500+ ¥ 0.259
1000+ ¥ 0.259
2000+ ¥ 0.232
4000+ ¥ 0.2279
20000+ ¥ 0.2279
40000+ ¥ 0.2279
库存: 7381
起订量: 190 增量: 0
交货地:
最小起订量为:100
合计: ¥ 26.93
直接购买
加入购物车
