IHLE2525CDER3R3M5A

产品分类: 贴片电感
产品描述: 100KHz 28.6MHz 8.3A 6.8A 3.3μH 28.4mΩ ±20% 2525 标准安装,贴片安装 7.21mm*7.12mm*3.35mm
供应商型号: 2894813
供应商: 海外现货
标准整包数: 1

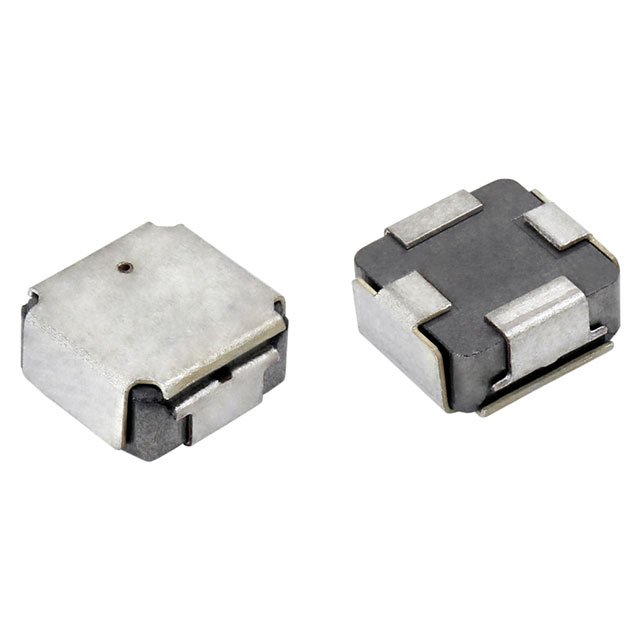

VISHAY INTERTECHNOLOGY 贴片电感 IHLE2525CDER3R3M5A

IHLE2525CDER3R3M5A概述

    电子元器件产品技术手册解析:IHLE-2525CD-5A

    产品简介


    IHLE-2525CD-5A 是由 Vishay Dale 生产的一款高性能电感器,属于 IHLP® 高温汽车电感器系列(最高工作温度可达 155°C)。该电感器专为高温、高可靠性应用设计,广泛应用于汽车、工业及消费类电子产品中。它具备集成 E 屏蔽技术以减少电磁干扰(EMI),能够有效应对高达 1 MHz 至 2 MHz 的直流/直流能量存储需求。
    主要功能
    - 集成 E-Shield 技术,可显著降低电磁干扰。
    - 卓越的直流/直流能量存储能力,适合高频开关电源应用。
    - 内置电场屏蔽,无需额外的外部屏蔽。
    应用领域
    - 汽车发动机和变速箱控制单元
    - 柴油发动机驱动模块
    - 车载娱乐/导航系统中的 DC/DC 转换器
    - 电机噪声抑制(如雨刷、座椅加热、通风风机等)
    - 霍伊尔灯(HID Lighting)和 LED 驱动器

    技术参数


    | 参数名称 | 规格范围 | 备注 |
    |
    | 型号 | IHLE-2525CD-5A
    | 工作温度范围 | -55°C 至 +155°C | 最大温升不得超过 155°C |
    | 额定电压 | 50 V
    | 典型直流电流 | 根据电感值调整,详见下表
    | 饱和电流(典型值) | 依据电感值变化,详见下表
    | 自谐振频率(典型值) | 82.4 MHz 至 14.0 MHz | 见 Standard Electrical Specs 表 |
    电感值与性能表(单位:μH,A)
    | 电感值 | L0(μH) | DCR Typ.(mΩ) | DCR Max.(mΩ) | 额定电流(A) | 饱和电流(A) | SRF(MHz) |
    ||
    | 0.47 | 3.87 | 20.0 | 25.0 | 14.0 | 82.4
    | 0.68 | 5.38 | 16.5 | 22.0 | 17.0 | 56.1
    | 0.82 | 6.75 | 13.8 | 19.0 | 16.8 | 68.6
    | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    1. 高温度适应性:工作温度范围达 -55°C 至 +155°C,特别适用于高温恶劣环境。
    2. E 屏蔽技术:集成的 E-Shield 技术减少了高达 20 dB 的电磁干扰,显著提高系统的信号质量。
    3. 低直流电阻:提供同类产品中最低的 DCR/μH 比率,提升能效并减少发热损耗。
    4. 结构优势:双屏蔽设计有效防止磁场泄漏,同时集成电场屏蔽免除外部屏蔽的需求。
    5. AEC-Q200 认证:符合汽车电子标准,可靠性强,适合严苛的车载环境。

    应用案例和使用建议


    应用案例
    - 在汽车引擎控制单元中用于电源管理模块,保障供电稳定性。
    - 用于车载照明系统(如 HID 灯)以抑制纹波电流和噪声。
    - 在 LED 驱动器中提供稳定电流,确保 LED 发光效果。
    使用建议
    1. 电路设计优化:在高频应用时,确保 PCB 布局合理,避免电流环路过大引起的额外噪声。
    2. 散热措施:由于工作温度较高,需通过散热片或气流优化以保持组件温度在安全范围内。
    3. 负载匹配:根据电感值选择合适的负载条件,避免过电流导致饱和现象发生。

    兼容性和支持


    兼容性
    - 可直接替换市面上主流的汽车级电感器,适配性良好。
    - 与多种高频开关电源芯片兼容,可用于不同电路拓扑结构。
    支持与维护
    - 客户可通过联系 magnetics@vishay.com 获取技术支持。
    - Vishay 提供完整的技术文档与设计工具下载,帮助客户快速完成设计集成。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高频运行下噪声明显 | 确保电感器 E-Shield 正确接地,减少电磁干扰。 |
    | 温度过高 | 优化 PCB 设计,增加散热通道或外接散热片。 |
    | 饱和电流异常低 | 检查负载是否匹配,确认直流电流不超过饱和阈值。 |

    总结和推荐


    综合评估
    IHLE-2525CD-5A 是一款兼具高性能和高可靠性的电感器,适用于高温环境下的复杂应用。其强大的抗干扰能力、优异的热管理和卓越的电流承载能力使其在市场上具有很强的竞争优势。
    推荐结论
    我们强烈推荐这款产品给需要高温、高可靠性电感器的客户,特别是对车载和工业应用有特殊要求的设计工程师。它能够显著提升整体系统的性能和耐用性。

IHLE2525CDER3R3M5A参数

参数
电感值 3.3μH
饱和电流(LSAT) 8.3A
自谐振频率(SRF) 28.6MHz
容差 ±20%
直流电阻(DCR) 28.4mΩ
额定电流 6.8A
Q值 -
测试频率 100KHz
长*宽*高 7.21mm*7.12mm*3.35mm
通用封装 2525
安装方式 标准安装,贴片安装
应用等级 汽车级
包装方式 卷带包装

IHLE2525CDER3R3M5A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLE2525CDER3R3M5A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLE2525CDER3R3M5A IHLE2525CDER3R3M5A数据手册
