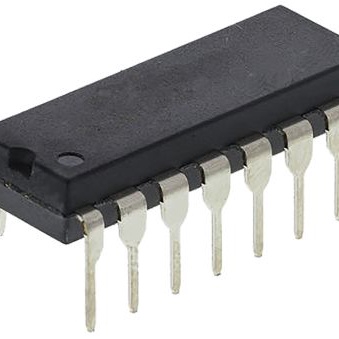

DG390BDJ-E3

产品分类: 其他接口芯片
产品描述: Vishay 模拟开关, PDIP封装, 16引脚
供应商型号: 10B-2112588-4
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 其他接口芯片 DG390BDJ-E3

DG390BDJ-E3概述

    电子元器件产品技术手册概述
    本文档旨在为电子元器件提供一份全面的技术手册,详细介绍产品类型、技术参数、产品特点、应用案例、兼容性及支持信息。特别针对Vishay Siliconix公司生产的DG381B/DG384B/DG387B/DG390B系列单极CMOS模拟开关进行深入解析。

    1. 产品简介


    DG381B/DG384B/DG387B/DG390B系列单极CMOS模拟开关专为仪表、通信和过程控制应用设计。这些开关具有快切换速度和在整个电压范围内几乎平坦的导通电阻,非常适合需要快速切换且能保持高精度的应用。

    2. 技术参数


    - 输入范围:-15V至+15V
    - 导通电阻(rDS(on)):30Ω(室温下)
    - 开/关漏电流:±0.1nA至±100nA
    - 动态特性:开启时间(tON)≤150ns,关闭时间(tOFF)≤130ns
    - 断开前闭合时间(tOPEN)≤50ns
    - 能耗:典型值3.5mW
    - 电源电压:最大+44V,-25V
    - 最大持续电流:30mA(脉冲电流可达100mA)

    3. 产品特点和优势


    - 低导通电阻:使得信号传输误差最小化。
    - 单电源操作:允许使用单个正电源供电,适合便携式和电池供电系统。
    - 高速切换:满足快速响应需求,广泛应用于通信和控制系统中。
    - 抗锁存特性:通过外延层设计防止锁存现象。
    - 全电压范围信号传递:支持完整的信号范围,确保信号的准确传递。

    4. 应用案例和使用建议


    - 应用于医疗和生命维持系统:可以用于生命维持系统的信号传输,确保信号传递的稳定性和可靠性。
    - 通信系统:适用于高频信号传输,如调制解调器、数据传输模块等。
    - 便携式设备:由于其低功耗和小体积,适合用于便携式医疗设备、移动设备等。
    使用建议:在设计电路时,考虑到导通电阻对信号的影响,合理选择输入电压,避免信号超过器件的最大承受范围。

    5. 兼容性和支持


    - 与现有的标准逻辑兼容,方便集成到现有的电路设计中。
    - 厂商提供详尽的技术支持和维护文档,确保客户能够顺利使用该产品。

    6. 常见问题与解决方案


    - 问题一:信号传输不稳定。
    - 解决方法:检查电源电压是否稳定,确认信号幅度是否超出器件的承受范围。
    - 问题二:电流过载。
    - 解决方法:增加外部保护电路,如限流电阻。

    7. 总结和推荐


    综上所述,DG381B/DG384B/DG387B/DG390B系列单极CMOS模拟开关在便携式设备、通信和医疗系统中展现出卓越性能和广泛的适用性。其低功耗、快速切换、全电压范围信号传输等特点使其在市场上具有很强的竞争力。推荐在需要高性能、低功耗的场合使用该产品。

DG390BDJ-E3参数

参数
21.33mm(Max)
7.11mm(Max)
3.81mm(Max)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装
