首页  >  产品百科  >  IHLP1212ABERR47M11

IHLP1212ABERR47M11

产品分类: 贴片电感
产品描述: 100KHz 140MHz 7A 6.4A 18 470nH 19.5mΩ ±20% 1212 贴片安装 3.65mm*3mm*1.2mm
供应商型号: F-IHLP1212ABERR47M11
供应商: 海外现货
标准整包数: 3000

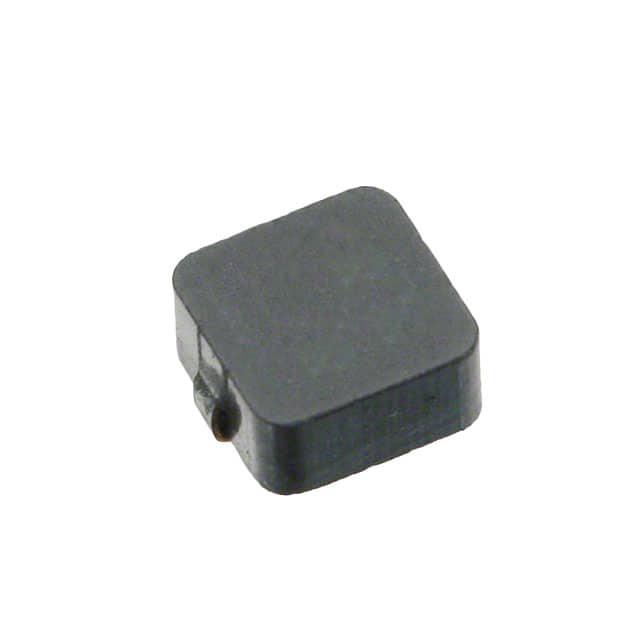

VISHAY INTERTECHNOLOGY 贴片电感 IHLP1212ABERR47M11

IHLP1212ABERR47M11概述


    产品简介


    IHLP-1212AB-11 是 Vishay Dale 生产的一款低直流电阻(DCR)系列的商业用电感器。它采用屏蔽式结构设计,非常适合用于 DC/DC 能量存储,最高可达 1 MHz 至 2 MHz 的频率范围。这种电感器特别适用于滤波电感器的应用,可以承受高瞬态电流而不发生饱和。其紧凑的设计和超低噪声特性使其成为众多电子设备的理想选择。

    技术参数


    - 产品型号:IHLP-1212AB-11
    - 电感值(L0):
    - 0.22 μH ± 20%
    - 0.33 μH ± 20%
    - 0.47 μH ± 20%
    - 0.56 μH ± 20%
    - 0.68 μH ± 20%
    - 1.0 μH ± 20%
    - 直流电阻(DCR):
    - 最大值(25°C):9.5 mΩ 至 37.5 mΩ
    - 热电流等级(导致温度升高约 40°C 的直流电流):
    - 9.3 A 至 4.0 A
    - 饱和电流(导致电感值降低约 20% 的直流电流):
    - 9.3 A 至 5.0 A
    - 自谐振频率(SRF):220 MHz 至 90 MHz
    - 额定电压:40 V
    - 工作温度范围:-55 °C 至 +125 °C

    产品特点和优势


    - 屏蔽式结构:有效防止电磁干扰。
    - 超低直流电阻:此型号在相同封装尺寸中具有最低的 DCR/μH 比率。
    - 高温耐受能力:可承受高达 125 °C 的工作温度。
    - 超低噪声:由于采用了复合材料制造,使得其在高频下的噪音极低。
    - 优异的性能表现:能够在高达 2 MHz 的频率范围内高效运行,且在高瞬态电流条件下不会发生饱和。

    应用案例和使用建议


    - 应用领域:便携式设备(如 PDA、笔记本电脑)、高电流 POL 转换器、低轮廓高电流电源、电池供电设备、分布式电源系统中的 DC/DC 转换器以及 FPGA 的 DC/DC 转换器。
    - 使用建议:设计电路时,应注意散热措施,如增加 PCB 追线宽度、使用风扇或增强散热器。确保在极端条件下测试和验证电感器的工作温度,以确保长期可靠性。

    兼容性和支持


    - 兼容性:与其他 Vishay Dale 系列的电感器高度兼容。
    - 技术支持:如有任何技术疑问,可通过 magnetics@vishay.com 联系技术团队获取支持。Vishay 提供详尽的产品文档和技术资料,方便用户了解产品的详细规格和使用方法。

    常见问题与解决方案


    1. 问题:电感器在高温环境下工作,是否会因过热而损坏?
    - 解决方案:确保电路设计和散热措施得当,电感器应在不超过 125 °C 的温度下工作。必要时,可通过增加散热片、提高空气流通等方式降低工作温度。

    2. 问题:电感器的直流电流超过额定值,会发生什么?
    - 解决方案:应严格遵守手册中的额定电流参数,避免电流过载导致设备损坏。如果需要更高的电流能力,可以选择更大额定电流的型号。

    总结和推荐


    IHLP-1212AB-11 是一款高性能的商业用电感器,具备卓越的直流电阻、耐温能力和噪声抑制特性。适合于各种高要求的电子应用场合,如移动设备、服务器、分布式电源系统等。尽管价格较高,但其优良的性能和可靠性使得其成为值得投资的选择。强烈推荐给对性能要求较高的电子工程师和设计师。

IHLP1212ABERR47M11参数

参数
自谐振频率(SRF) 140MHz
容差 ±20%
直流电阻(DCR) 19.5mΩ
额定电流 6.4A
Q值 18
测试频率 100KHz
电感值 470nH
饱和电流(LSAT) 7A
长*宽*高 3.65mm*3mm*1.2mm
通用封装 1212
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

IHLP1212ABERR47M11厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP1212ABERR47M11数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP1212ABERR47M11 IHLP1212ABERR47M11数据手册

IHLP1212ABERR47M11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.3152 ¥ 2.6695
6000+ $ 0.3124 ¥ 2.6456
9000+ $ 0.3095 ¥ 2.6218
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 8008.5
