IHLP5050EZER8R2M5A

产品分类: 贴片电感
产品描述: 100KHz 11.4MHz 9.83A 12.85A 8.2μH 16.6mΩ ±20% 5050 标准安装,贴片安装 13.46mm*12.9mm*5mm
供应商型号: F-IHLP5050EZER8R2M5A
供应商: 海外现货
标准整包数: 250

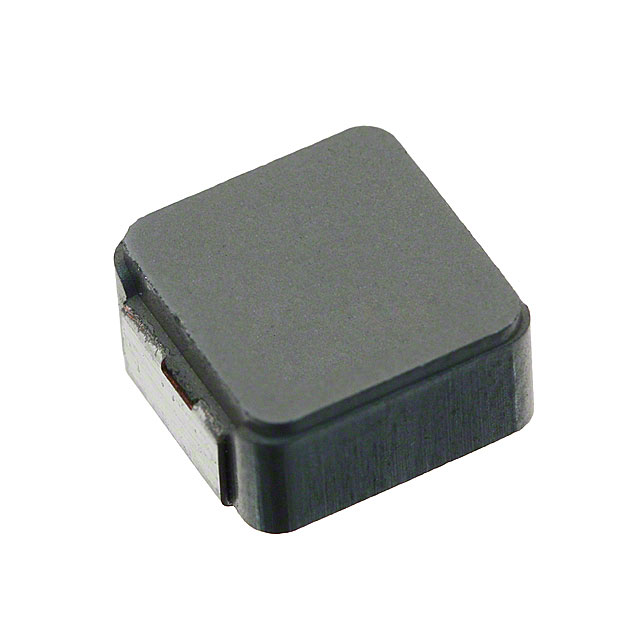

VISHAY INTERTECHNOLOGY 贴片电感 IHLP5050EZER8R2M5A

IHLP5050EZER8R2M5A概述


    产品简介


    IHLP-5050EZ-5A 是 Vishay Dale 公司推出的一款高可靠性、高温度耐受性的电感器。这款电感器主要用于汽车发动机和传动系统的控制单元、柴油喷射驱动器、娱乐及导航系统中的直流到直流转换器等场合。其主要特点是能够在高达 155°C 的极端环境下稳定工作,并且具有出色的抗电流饱和能力和低杂散噪声,非常适合于各种严苛环境下的应用。

    技术参数


    | 参数 | 规格 |

    | 电感值 | 0.22 μH 至 82 μH |
    | 电感容差 | ± 20% |
    | 直流电阻(典型值) | 0.69 mΩ 至 201 mΩ |
    | 最大直流电阻 | 0.76 mΩ 至 201 mΩ |
    | 热额定电流 | 28.00 A 至 3.10 A |
    | 饱和电流(典型值) | 69.24 A 至 2.90 A |
    | 自谐振频率(典型值) | 99.9 MHz 至 2.9 MHz |
    | 工作电压 | 75 V AC |
    | 工作温度范围 | -55°C 至 +155°C |

    产品特点和优势


    1. 高温度耐受性:能够在高达 155°C 的高温环境下稳定运行。
    2. 屏蔽构造:有效抑制电磁干扰,保证了良好的电磁兼容性。
    3. 高效能能量存储:适用于高达 1 MHz 至 2 MHz 的频率范围内的能量存储。
    4. 低电阻率:在当前市面上同尺寸产品中,拥有最低的 DCR/μH 比例。
    5. 承受大电流冲击:能够处理高瞬态电流冲击而不会发生饱和现象。
    6. 超低噪音:由于采用复合结构,显著降低了工作时的噪音水平。
    7. AEC-Q200 认证:通过严格的汽车标准认证,适用于汽车电子系统。

    应用案例和使用建议


    IHLP-5050EZ-5A 主要应用于汽车发动机控制系统和传动系统,以及其他需要在高温环境中工作的设备。例如,在汽车的引擎控制单元中,它可以通过稳定的电感值提供高效的电流过滤和稳定电源,确保引擎在极端条件下的可靠运行。
    使用建议:
    - 在安装时,应注意周围环境对温度的影响,尽量保持散热良好。
    - 考虑到不同电感值的应用场景,可以根据具体需求选择合适型号的产品。
    - 为了达到最佳效果,建议根据手册中的典型电路图进行设计和调试。

    兼容性和支持


    该产品与其他电子元器件或设备的兼容性较好,可以方便地集成到现有的电路系统中。此外,Vishay Dale 公司提供了全面的技术支持和售后服务,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 适当调整工作环境温度或增加散热措施 |
    | 直流电阻偏高 | 检查连接线路是否正常,更换不良部件 |
    | 饱和电流不稳定 | 调整电路负载,避免瞬间过载 |

    总结和推荐


    IHLP-5050EZ-5A 作为一款专为汽车和其他严苛环境设计的电感器,其卓越的高温耐受性和高效的能量存储能力使其在众多应用场景中表现出色。同时,公司提供的技术支持和售后服务也为客户带来了极大的便利。因此,强烈推荐给需要高性能电感器的客户,尤其是在要求严苛的工作环境下。

IHLP5050EZER8R2M5A参数

参数
电感值 8.2μH
饱和电流(LSAT) 9.83A
自谐振频率(SRF) 11.4MHz
容差 ±20%
直流电阻(DCR) 16.6mΩ
额定电流 12.85A
Q值 -
测试频率 100KHz
长*宽*高 13.46mm*12.9mm*5mm
通用封装 5050
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

IHLP5050EZER8R2M5A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP5050EZER8R2M5A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP5050EZER8R2M5A IHLP5050EZER8R2M5A数据手册

IHLP5050EZER8R2M5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.6051 ¥ 5.1255
500+ $ 0.5997 ¥ 5.0797
750+ $ 0.5943 ¥ 5.034
库存: 1000
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 1281.37
