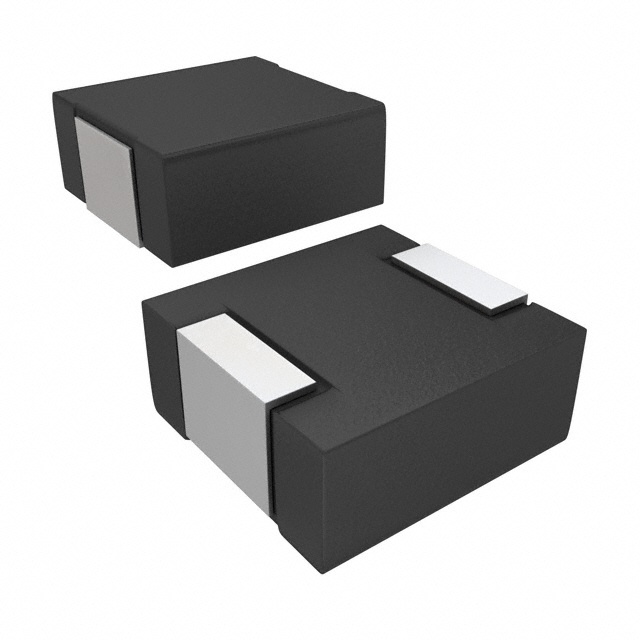

IHLP2525BDERR68M01

产品分类: 贴片电感
产品描述: 100KHz 18A 11A 680nH 9.4mΩ ±20% 2525 标准安装,贴片安装 6.86mm*6.47mm*2.4mm
供应商型号: 70-IHLP2525BDERR68M1
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电感 IHLP2525BDERR68M01

IHLP2525BDERR68M01概述

    Vishay Dale IHLP-2525BD-01 技术手册

    1. 产品简介


    Vishay Dale 的 IHLP-2525BD-01 是一款商用饱和系列电感器,专为高电流应用而设计。它具备低高度(2.4mm)、屏蔽结构和复合构造的特点,确保了出色的抗干扰能力和极低的噪声水平。适用于PDA/笔记本/桌面/服务器应用、高电流POL转换器、低轮廓高电流电源、电池供电设备、分布式电源系统中的DC/DC转换器以及FPGA的DC/DC转换器。

    2. 技术参数


    - 型号: IHLP-2525BD-01
    - 标称电感值: 1.0μH ± 20%
    - 工作温度范围: -55°C 至 +125°C
    - 额定工作电压: 75V(跨电感)
    - 直流电阻 (DCR):
    - 标准值:1.31mΩ @ 25°C
    - 最大值:14.2mΩ @ 25°C
    - 热额定电流:
    - 电感降低20%时的直流电流:9.0A
    - 饱和电流:
    - 电感降低20%时的直流电流:16A

    3. 产品特点和优势


    - 最低高度(2.4mm)在同类封装中。
    - 屏蔽结构,减少电磁干扰。
    - 复合构造,降低噪声。
    - 宽频率范围,可达5.0MHz。
    - 高瞬态电流处理能力,防止饱和。
    - 低DCR/μH比,节省空间且效率更高。
    - 专利设计,保障性能和可靠性。

    4. 应用案例和使用建议


    - PDA/笔记本/桌面/服务器应用: 可用于电源管理模块。
    - 高电流POL转换器: 提供稳定的输出电流。
    - 低轮廓高电流电源: 适合笔记本电脑和移动设备。
    - 分布式电源系统中的DC/DC转换器: 有助于提高能效。
    使用建议:
    - 在设计电路板时,确保电路板布局和散热设计能够保证电感器温度不超过125°C。
    - 选择合适的电感值和电流等级以避免电感器饱和,保证电路的稳定运行。

    5. 兼容性和支持


    - 兼容性: 该电感器与多数主流的电子组件和设备兼容。
    - 技术支持: Vishay 提供详尽的技术支持文档,包括测试数据和故障排除指南,可通过 `magnetics@vishay.com` 联系技术支持团队。

    6. 常见问题与解决方案


    - Q: 电感器温度过高怎么办?
    - A: 检查电路设计和散热措施,确保工作温度不超出允许范围。优化PCB布局,增加散热面积,提高空气流通。
    - Q: 电感值不稳定怎么办?
    - A: 检查电路负载情况,确保工作条件在允许范围内。如需调整电感值,可考虑更换合适电感器或修改电路设计。

    7. 总结和推荐


    IHLP-2525BD-01 是一款高性价比的电感器,具有优良的性能和广泛的应用范围。适用于需要高电流和低噪声的应用场合,非常适合工业控制和消费电子等领域。推荐在高电流转换器和电源系统中使用。强烈推荐给对电感器性能要求较高的工程师和技术人员。

IHLP2525BDERR68M01参数

参数
Q值 -
测试频率 100KHz
电感值 680nH
饱和电流(LSAT) 18A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 9.4mΩ
额定电流 11A
长*宽*高 6.86mm*6.47mm*2.4mm
通用封装 2525
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

IHLP2525BDERR68M01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP2525BDERR68M01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP2525BDERR68M01 IHLP2525BDERR68M01数据手册

IHLP2525BDERR68M01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.311 ¥ 11.078
10+ $ 0.9315 ¥ 7.8712
100+ $ 0.7458 ¥ 6.302
500+ $ 0.6458 ¥ 5.4573
1000+ $ 0.5918 ¥ 5.001
2000+ $ 0.4925 ¥ 4.1615
10000+ $ 0.4725 ¥ 3.9926
库存: 2766
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.07
直接购买
加入购物车
