IHLP5050CEERR15M01

产品分类: 贴片电感
产品描述: 100KHz 75A 41A 150nH 1.2mΩ ±20% 5050 标准安装,贴片安装 13.2mm*12.9mm*3.5mm
供应商型号: 70-IHLP5050CEERR15M1
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电感 IHLP5050CEERR15M01

IHLP5050CEERR15M01概述

    Vishay IHLP-5050CE-01 电感器技术手册解析

    1. 产品简介


    Vishay IHLP-5050CE-01 是一款商用饱和电感器,属于高饱和系列。该产品具有紧凑的设计,广泛应用于各种便携式和高性能电子设备中。IHLP-5050CE-01 的核心优势在于其卓越的性能和可靠性,适用于多种高频应用。

    2. 技术参数


    - 封装尺寸:50x50x3.5 mm
    - 标称电感值范围:0.10 μH 至 10 μH
    - 电感容差:± 20%
    - 工作温度范围:-55°C 至 +125°C
    - 额定电压:75 V
    - 最大温升电流:根据电感值的不同,范围从 7 A 到 43 A
    - 饱和电流:根据电感值的不同,范围从 16.5 A 到 84 A
    - 直流电阻(DCR):最低至 0.8 mΩ,最高至 34 mΩ

    3. 产品特点和优势


    - 低高度设计:最低高度为 3.5 mm,在同类封装中具有极小的体积。
    - 屏蔽结构:有效减少电磁干扰(EMI),确保稳定运行。
    - 宽频率范围:可支持高达 5.0 MHz 的工作频率。
    - 低 DCR/μH 比率:在相同封装尺寸内,提供更低的直流电阻比。
    - 高瞬态电流处理能力:在无饱和状态下可处理高瞬态电流。
    - 超低噪声:由于采用复合结构设计,产生极低的嗡嗡声。

    4. 应用案例和使用建议


    - PDA/笔记本/桌面/服务器应用:适用于各种便携式计算设备,保证高效稳定的电力供应。
    - 高电流POL转换器:适合需要高电流转换的应用,例如数据中心的电源系统。
    - 低轮廓高电流电源:适用于空间受限且对电流需求高的场合。
    - 电池供电设备:通过高效能电感器提升设备整体效能。
    - 分布式电力系统中的DC/DC转换器:特别是在Field Programmable Gate Array (FPGA)应用中,提升系统的可靠性和效率。
    使用建议:
    - 在电路设计时需考虑散热措施,如加大PCB走线尺寸、增加气流等,以避免器件过热。
    - 使用高精度测量工具来验证电感器的工作状态,确保在实际应用中的稳定性。

    5. 兼容性和支持


    Vishay提供了丰富的技术支持资源,包括在线设计工具和专业咨询服务。产品符合国际标准,与大多数主流电子元件具有良好的兼容性,可以轻松集成到现有系统中。

    6. 常见问题与解决方案


    - Q: 如何判断电感器是否工作正常?
    - A: 可通过测量其直流电阻(DCR)和电感值来进行检查。如发现异常,建议进行进一步测试或联系技术支持。

    - Q: 如何提高系统的稳定性?
    - A: 确保正确的散热措施,如增大PCB铜箔面积,确保良好的气流,以及采用高质量的焊接工艺。

    7. 总结和推荐


    综上所述,Vishay IHLP-5050CE-01 电感器是一款出色的高频商用电感器,具有卓越的性能、可靠性和广泛的应用范围。其独特的设计和优良的电气特性使其成为各类高性能电子设备的理想选择。因此,我们强烈推荐这款产品用于任何需要高效能、高稳定性的应用场合。

IHLP5050CEERR15M01参数

参数
容差 ±20%
直流电阻(DCR) 1.2mΩ
额定电流 41A
Q值 -
测试频率 100KHz
电感值 150nH
饱和电流(LSAT) 75A
自谐振频率(SRF) -

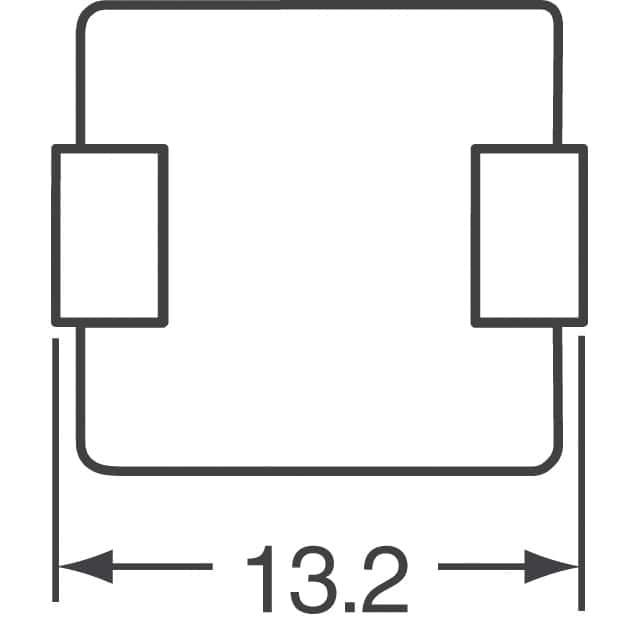

长*宽*高 13.2mm*12.9mm*3.5mm
通用封装 5050
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

IHLP5050CEERR15M01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP5050CEERR15M01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP5050CEERR15M01 IHLP5050CEERR15M01数据手册

IHLP5050CEERR15M01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.449 ¥ 12.2441
10+ $ 1.1109 ¥ 9.3871
100+ $ 0.8899 ¥ 7.5197
500+ $ 0.6696 ¥ 5.6581
10000+ $ 0.6384 ¥ 5.3945
库存: 1413
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.24
