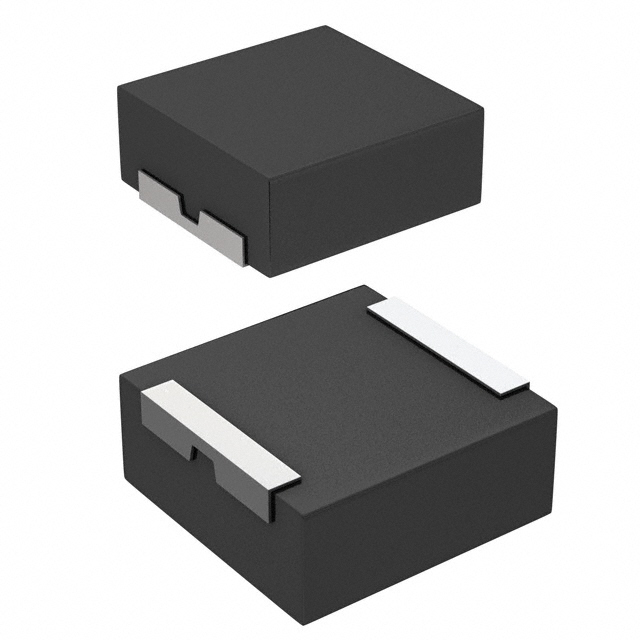

IHLP6767DZER6R8M01

产品分类: 贴片电感
产品描述: 100KHz 21A 13.2A 6.8μH 16mΩ ±20% 6767 标准安装,贴片安装 17.15mm*17.15mm*4mm
供应商型号: 70-IHLP6767DZER6R8M0
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电感 IHLP6767DZER6R8M01

IHLP6767DZER6R8M01概述

    Vishay IHLP-6767DZ-01 技术手册
