IHLP2525CZER100M8A

产品分类: 贴片电感
产品描述: 100KHz 13.9MHz 2.9A 4A 10μH 76.9mΩ ±20% 2525 标准安装,贴片安装 6.86mm*6.47mm*3mm
供应商型号: F-IHLP2525CZER100M8A
供应商: 海外现货
标准整包数: 2000

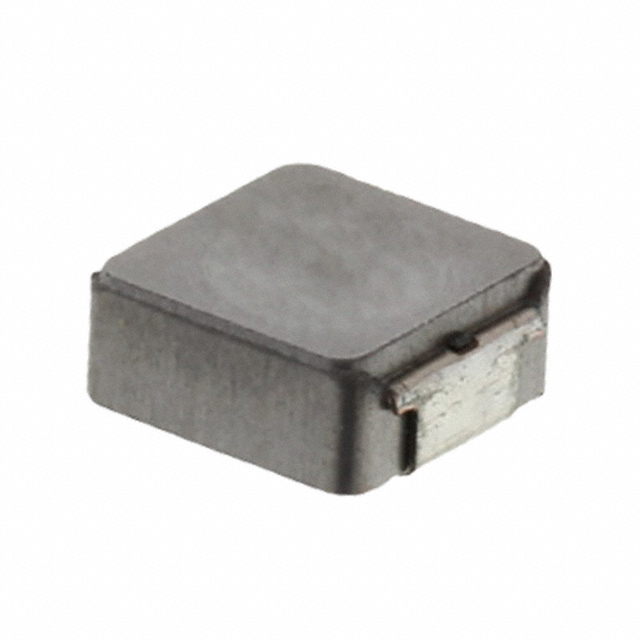

VISHAY INTERTECHNOLOGY 贴片电感 IHLP2525CZER100M8A

IHLP2525CZER100M8A概述

    IHLP-2525CZ-8A 汽车级电感器技术手册

    产品简介


    IHLP-2525CZ-8A 是 Vishay Dale 公司推出的一款专为汽车设计的高性能电感器。它具备出色的高温耐受能力和屏蔽构造,能够满足高达 180°C 的工作温度要求。这种电感器广泛应用于汽车电子系统中的直流/直流转换器能量存储、ADAS 系统、车身电子系统(如 LED 照明)、EMI 滤波器等领域。

    技术参数


    IHLP-2525CZ-8A 电感器具有以下主要技术规格:
    - 额定电压:75 V(交流)
    - 直流电流:
    - 导致温度升高约 40°C 的电流值(ΔT=40°C)。
    - 导致电感值下降约 20% 的电流值(ΔL=20%)。
    - 标准电气规格:
    - 电感值(L0):范围从 0.33 μH 到 22 μH。
    - 直流电阻(DCR):典型值范围从 3.25 mΩ 到 174 mΩ。
    - 饱和电流:典型值范围从 2.2 A 到 10.8 A。
    - 自谐振频率(SRF):典型值范围从 8.76 MHz 到 112 MHz。

    注:所有测试数据均参照 25°C 环境条件。工作温度范围为 -55°C 至 +180°C。电路设计、元件布局、PCB 迹线尺寸和厚度、气流以及其他冷却措施均会影响组件温度。必须在最终应用中验证组件温度。

    产品特点和优势


    - 高耐温性:最高可承受 180°C 的温度。
    - 屏蔽结构:减少电磁干扰,提高信号质量。
    - 超低噪声:由于复合材料的使用,噪声非常小。
    - AEC-Q200 认证:适用于汽车应用,符合严格的质量标准。
    - 专利设计:采用 IHLP 设计,已获得相关专利保护。

    应用案例和使用建议


    IHLP-2525CZ-8A 广泛应用于汽车电子系统的多个领域,包括:
    - 直流/直流能量存储:用于各种汽车电子系统的直流/直流转换器。
    - 先进驾驶辅助系统(ADAS):为传感器和控制器提供稳定的电源。
    - 车身电子系统:例如 LED 照明和车窗控制。
    - EMI 滤波器:降低电磁干扰。
    使用建议:
    - 在设计时需考虑散热因素,确保温度不超过 180°C。
    - 选择合适的电感值以适应不同应用的电流需求。
    - 配合良好的 PCB 布局以优化热管理。

    兼容性和支持


    IHLP-2525CZ-8A 电感器与各种电子元件和设备高度兼容,能够集成到现有的汽车电子系统中。Vishay 提供全面的技术支持,包括在线资源和专业工程师的支持服务。

    常见问题与解决方案


    - 问:如何确定 IHLP-2525CZ-8A 是否适合我的应用?
    - 答:通过检查所需的工作温度范围、电流需求以及电感值来决定。
    - 问:如果电感器过热怎么办?
    - 答:检查散热措施是否到位,确保 PCB 布局合理,改善气流。
    - 问:如何进行安装?
    - 答:请参考数据表中的典型焊盘布局图进行安装。

    总结和推荐


    IHLP-2525CZ-8A 电感器以其卓越的高温耐受能力、屏蔽结构和低噪声特性,非常适合应用于汽车电子系统中。它的广泛应用性和高可靠性使其成为市场上同类产品的有力竞争者。强烈推荐给需要稳定、高效电源管理解决方案的设计工程师。

IHLP2525CZER100M8A参数

参数
饱和电流(LSAT) 2.9A
自谐振频率(SRF) 13.9MHz
容差 ±20%
直流电阻(DCR) 76.9mΩ
额定电流 4A
Q值 -
测试频率 100KHz
电感值 10μH
长*宽*高 6.86mm*6.47mm*3mm
通用封装 2525
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

IHLP2525CZER100M8A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP2525CZER100M8A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP2525CZER100M8A IHLP2525CZER100M8A数据手册

IHLP2525CZER100M8A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.3293 ¥ 2.789
4000+ $ 0.3263 ¥ 2.7641
6000+ $ 0.3234 ¥ 2.7392
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 5578
