IFLR5151HZERR26M01

产品分类: 贴片电感
产品描述: 100KHz 60A 50A 260nH 350μΩ ±20% 5151 贴片安装 13mm*13mm*8mm
供应商型号: 541-3114-2-ND
供应商: Digi-Key
标准整包数: 450

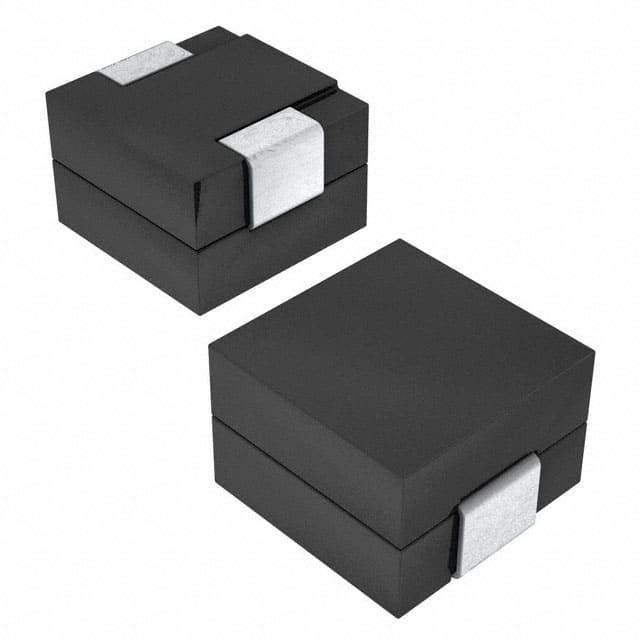

VISHAY INTERTECHNOLOGY 贴片电感 IFLR5151HZERR26M01

IFLR5151HZERR26M01概述

    Vishay Dale IFLR-5151HZ-01低剖面高电流电感器

    产品简介


    Vishay Dale的IFLR-5151HZ-01是一款低剖面、高电流电感器,设计用于笔记本电脑、台式机和服务器等各种应用中。它特别适用于高性能的直流/交流转换器及高电流电源供应系统。电感器采用了屏蔽结构设计,以降低电磁干扰(EMI)的影响。

    技术参数


    | 参数 | 值 |

    | 电感值 | 0.21 μH ~ 0.44 μH |
    | 电感公差 | ±20% |
    | 最大直流电阻(25°C) | 0.35 mΩ |
    | 额定饱和电流(典型值) | 35 A ~ 71 A |
    | 额定温升电流(典型值) | 50 A |
    | 工作温度范围 | -40°C ~ +125°C |
    | 频率范围 | 0 ~ 2 MHz |

    产品特点和优势


    - 屏蔽结构:有效减少电磁干扰,提升系统整体性能。
    - 宽频率范围:支持高达2 MHz的工作频率,适用于各种高频电路。
    - 高温耐受能力:最高可承受125°C的工作温度,确保在恶劣环境下正常运行。

    应用案例和使用建议


    - 桌面和服务器应用:由于其低剖面设计,适合于空间受限的场景。
    - 高电流POL转换器:适用于需要大电流输出的应用场合。
    - 低剖面高电流电源供应:特别适用于对尺寸要求较高的设备。
    - DC/DC转换器:在分布式电源系统中提供高效的能量传输。
    使用建议:
    - 确保电路设计合理,组件布局恰当,以避免因过热而导致的性能下降。
    - 在选择具体型号时,考虑工作环境的温度范围,避免选择不适合的产品。

    兼容性和支持


    IFLR-5151HZ-01与多种电路设计兼容,适合各类应用场景。Vishay提供了详尽的技术文档和在线支持,确保用户可以及时获取所需的帮助和指导。

    常见问题与解决方案


    - 问题:工作温度超出限制导致性能下降。
    - 解决办法:检查散热设计,确保电路板的散热路径通畅。

    - 问题:电感值随温度变化较大。
    - 解决办法:采用温度补偿措施或选择电感值变化较小的产品型号。

    总结和推荐


    IFLR-5151HZ-01低剖面高电流电感器具有出色的电磁干扰屏蔽性能、宽泛的工作温度范围和高电流处理能力,是高性能电源和信号处理应用的理想选择。鉴于其稳定可靠的表现和广泛应用的可能性,我们强烈推荐将其纳入设计之中。

IFLR5151HZERR26M01参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 350μΩ
额定电流 50A
Q值 -
测试频率 100KHz
电感值 260nH
饱和电流(LSAT) 60A
长*宽*高 13mm*13mm*8mm
通用封装 5151
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IFLR5151HZERR26M01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IFLR5151HZERR26M01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IFLR5151HZERR26M01 IFLR5151HZERR26M01数据手册

IFLR5151HZERR26M01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
450+ $ 0.8027 ¥ 6.7177
900+ $ 0.757 ¥ 6.3348
1350+ $ 0.7314 ¥ 6.1211
2250+ $ 0.7005 ¥ 5.8623
3150+ $ 0.6809 ¥ 5.6981
4500+ $ 0.6607 ¥ 5.5292
11250+ $ 0.6369 ¥ 5.3298
库存: 4500
起订量: 450 增量: 1
交货地:
最小起订量为:450
合计: ¥ 3022.96
