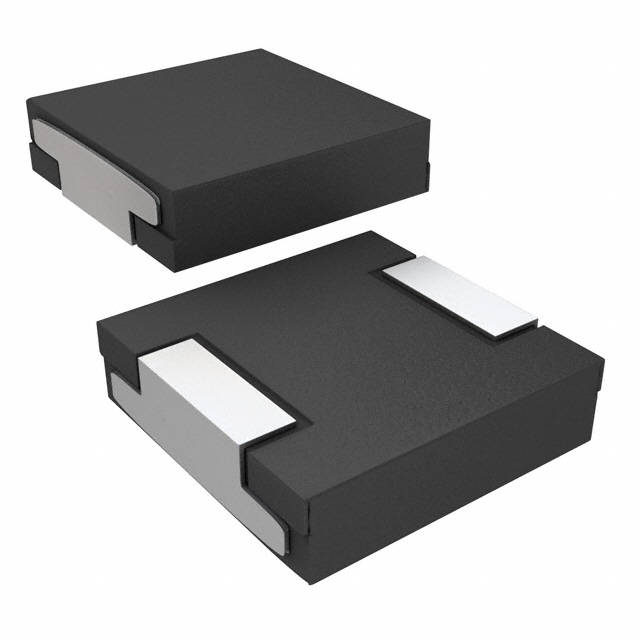

IHLP5050EZER3R3M01

产品分类: 贴片电感
产品描述: 100KHz 32A 15A 3.3μH 9.2mΩ ±20% 5050 贴片安装 13.2mm*12.9mm*5mm
供应商型号: TS-IHLP5050EZER3R3M01
供应商: 海外现货
标准整包数: 250
VISHAY INTERTECHNOLOGY 贴片电感 IHLP5050EZER3R3M01

IHLP5050EZER3R3M01概述

    Vishay Dale IHLP-5050EZ-01 商用饱和电感器技术手册

    1. 产品简介


    Vishay Dale 的 IHLP-5050EZ-01 是一款高饱和电流商用电感器,适用于多种应用场合。它采用屏蔽结构设计,能够处理高达5.0 MHz的工作频率范围,表现出色的热性能和低DCR(直流电阻)特性。这种电感器广泛应用于笔记本电脑、台式机、服务器应用、高电流电源转换器、电池驱动设备等领域。

    2. 技术参数


    - 标称电感值:1.0 μH ± 20%
    - 直流电阻:0.21 mΩ(典型值),0.25 mΩ(最大值)
    - 额定工作电压:75 V
    - 工作温度范围:-55 °C 至 +125 °C
    - 最大电流能力:额定电流(118 A),饱和电流(50 A)

    3. 产品特点和优势


    - 屏蔽结构:有效降低电磁干扰,提高系统的稳定性和可靠性。
    - 高频率范围:最高可达到5.0 MHz,适用于高频电路设计。
    - 低DCR:在同类封装中具有最低的DCR/μH比值,提升系统效率。
    - 处理大电流能力:可以承受高瞬态电流而不会饱和。
    - 超低噪音:采用复合材料构造,减少因磁场引起的噪声。

    4. 应用案例和使用建议


    IHLP-5050EZ-01 适合用于以下应用场景:
    - 笔记本电脑、台式机和服务器中的电源模块
    - 高电流电源转换器
    - 电池驱动设备
    - 分布式电源系统中的DC/DC转换器
    建议用户在设计电路时注意散热措施,如增加PCB铜箔厚度、优化气流路径等,以确保电感器能在最恶劣条件下正常工作。同时,应根据具体应用场景选择合适的电感值,以避免电感值下降超过预期。

    5. 兼容性和支持


    该产品与大多数标准电子元件兼容。Vishay公司提供全面的技术支持和售后服务,用户可以通过magnetics@vishay.com 联系技术支持团队获取帮助。

    6. 常见问题与解决方案


    - Q: 在什么情况下会看到电感值下降?
    - A: 当通过电感器的直流电流达到特定值时,电感值可能下降。根据手册中的数据表,当电感值下降约20%时,相应的电流值已列出。

    - Q: 如何判断电感器是否过热?
    - A: 检查电路的温度上升情况,建议不要超过125 °C。如果温度过高,应考虑改善散热措施,如增大散热片面积、加强通风等。

    7. 总结和推荐


    Vishay Dale IHLP-5050EZ-01 是一款高性能、高可靠性的商用饱和电感器,尤其适合用于高电流、高频率的应用环境。其低噪音、高耐热特性和广泛的适用范围使其成为许多工业应用的理想选择。我们强烈推荐使用该产品,特别是在需要高性能电感器的应用场合。

IHLP5050EZER3R3M01参数

参数
容差 ±20%
直流电阻(DCR) 9.2mΩ
额定电流 15A
Q值 -
测试频率 100KHz
电感值 3.3μH
饱和电流(LSAT) 32A
自谐振频率(SRF) -
长*宽*高 13.2mm*12.9mm*5mm
通用封装 5050
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
