IHLP5050EZER7R8M01

产品分类: 贴片电感
产品描述: 100KHz 18A 10A 7.8μH 20.5mΩ ±20% 标准安装,贴片安装 13.2mm*12.9mm*5mm
供应商型号: 70-IHLP5050EZER7R8M1
供应商: Mouser
标准整包数: 1

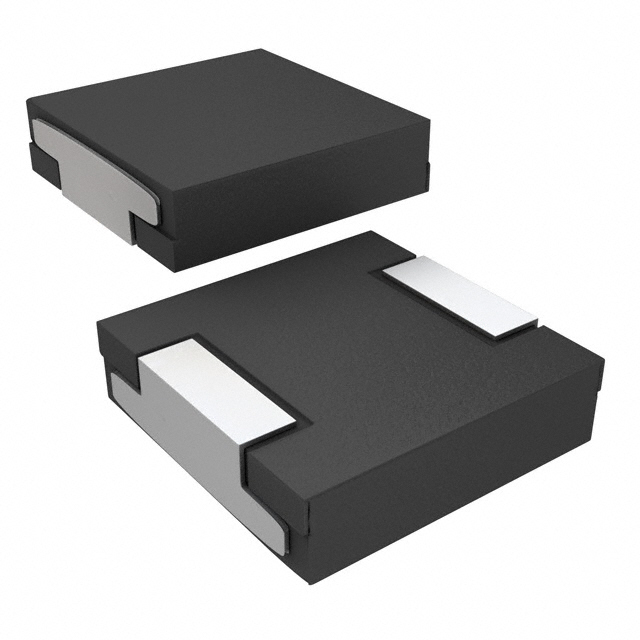

VISHAY INTERTECHNOLOGY 贴片电感 IHLP5050EZER7R8M01

IHLP5050EZER7R8M01概述


    产品简介


    IHLP-5050EZ-01 电感器 是 Vishay Dale 公司生产的一种商业级饱和电感器,属于高饱和电流系列。该产品主要用于笔记本、台式机和服务器等应用,能够处理高瞬态电流,具备低噪声和屏蔽结构设计,特别适合用于高电流POL转换器和低轮廓高电流电源供应器。此外,它还适用于电池供电设备、分布式电源系统中的DC/DC转换器及现场可编程门阵列(FPGA)的DC/DC转换器。

    技术参数


    | 感量 (μH) | 额定电感容差 (%) | 额定直流电阻 (mΩ) (典型值) | 额定直流电阻 (mΩ) (最大值) | 热降额电流 (A) | 饱和电流 (A) |
    | :: | :: | :: | :: | :: | :: |
    | 0.10 | ±20 | 0.53 | 0.60 | 55 | 118 |
    | 0.22 | ±20 | 0.64 | 0.80 | 51 | 110 |
    | 0.33 | ±20 | 0.85 | 1.1 | 42 | 80 |
    | 0.47 | ±20 | 1.1 | 1.3 | 38 | 65 |
    | 0.56 | ±20 | 1.3 | 1.5 | 36 | 55 |
    | 0.68 | ±20 | 1.5 | 1.7 | 34 | 54 |
    | 0.82 | ±20 | 2.0 | 2.3 | 31 | 53 |
    | 1.0 | ±20 | 2.1 | 2.5 | 29 | 50 |
    | 1.5 | ±20 | 3.4 | 4.1 | 23 | 48 |
    | 1.8 | ±20 | 4.2 | 4.9 | 19 | 40 |
    | 2.2 | ±20 | 4.6 | 5.5 | 20 | 32 |
    | 3.3 | ±20 | 7.7 | 9.2 | 15 | 32 |
    | 4.7 | ±20 | 12.8 | 15.0 | 12 | 27 |
    | 5.6 | ±20 | 14.0 | 16.5 | 11.5 | 22 |
    | 6.8 | ±20 | 15.4 | 18.5 | 11 | 21 |
    | 7.8 | ±20 | 17.2 | 20.5 | 10 | 18 |
    | 8.2 | ±20 | 18.9 | 22.5 | 9.5 | 18 |
    | 10 | ±20 | 21.4 | 25.5 | 9.0 | 16 |
    - 工作温度范围:-55°C 至 +125°C
    - 额定工作电压:75 V(跨电感)

    产品特点和优势


    - 屏蔽结构:减少磁场干扰,提高稳定性。
    - 宽频响应:频率范围高达 5.0 MHz。
    - 高效率:在同类产品中,具有最低的DCR/μH比值,确保高效率。
    - 耐高电流冲击:在不发生饱和的情况下处理高瞬态电流。
    - 低噪声:采用复合材料构造,显著降低噪音。
    - 符合环保要求:无铅设计,满足绿色电子产品标准。

    应用案例和使用建议


    IHLP-5050EZ-01 适用于多种应用场景,例如:
    - 笔记本和服务器电源管理
    - 高电流POL转换器
    - 便携式电子设备
    - 分布式电源系统中的DC/DC转换器
    使用时建议注意以下几点:
    - 确保电路设计合理,组件布局恰当,以避免过热。
    - 考虑空气流动和其他冷却措施,确保长期稳定运行。
    - 在实际环境中验证其工作温度,以确保长期可靠性能。

    兼容性和支持


    该产品与其他兼容组件易于集成,并且 Vishay 提供详细的技术支持,包括在线设计工具,帮助客户进行选型和优化设计。

    常见问题与解决方案


    1. 问题:电感器在高温下运行异常。
    - 解决方案:确保散热设计足够,保持工作温度低于 125°C。
    2. 问题:电流冲击导致饱和。
    - 解决方案:检查电路布局和布局合理性,保证足够的散热条件,使用合适的保护机制。

    总结和推荐


    IHLP-5050EZ-01 电感器 是一款高性能的产品,具有屏蔽结构、高饱和电流、低噪声等优点。适用于多种高电流应用场景。强烈推荐使用此产品,特别是对噪声敏感和需要高可靠性的应用场合。Vishay 的技术支持也为用户提供了极大的便利。

IHLP5050EZER7R8M01参数

参数
电感值 7.8μH
饱和电流(LSAT) 18A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 20.5mΩ
额定电流 10A
Q值 -
测试频率 100KHz
长*宽*高 13.2mm*12.9mm*5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

IHLP5050EZER7R8M01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP5050EZER7R8M01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP5050EZER7R8M01 IHLP5050EZER7R8M01数据手册

IHLP5050EZER7R8M01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.369 ¥ 20.0181
10+ $ 1.5525 ¥ 13.1186
100+ $ 1.296 ¥ 10.9512
250+ $ 1.296 ¥ 10.9512
500+ $ 1.0757 ¥ 9.0895
1000+ $ 0.9785 ¥ 8.2682
2500+ $ 0.9135 ¥ 7.7191
5000+ $ 0.9093 ¥ 7.6836
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.01
