首页  >  产品百科  >  IHHP0806AZERR47M01

IHHP0806AZERR47M01

产品分类: 贴片电感
产品描述: 100KHz 4.3A 3.6A 470nH 39mΩ ±20% 0806 贴片安装 2mm*1.6mm*1mm
供应商型号: 541-2666-2-ND
供应商: Digi-Key
标准整包数: 1

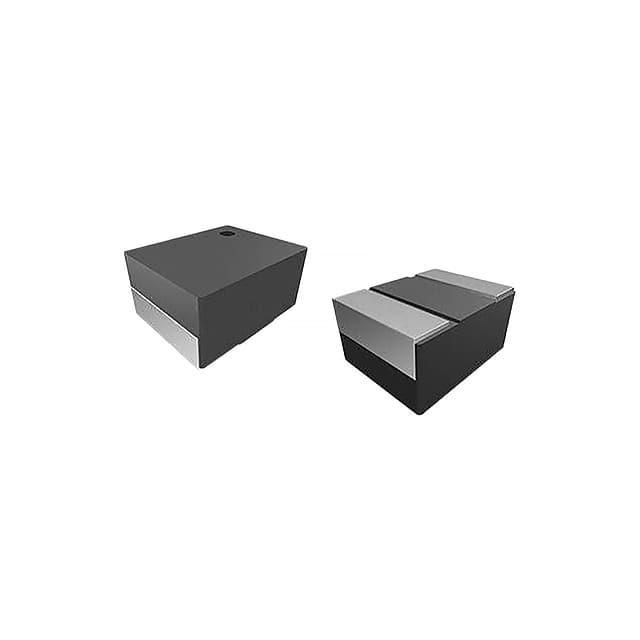

VISHAY INTERTECHNOLOGY 贴片电感 IHHP0806AZERR47M01

IHHP0806AZERR47M01概述

    IHHP-0806AZ-01 Vishay Dale Low Profile, High Current Inductor

    1. 产品简介


    IHHP-0806AZ-01 是 Vishay Dale 推出的一款低剖面、高电流电感器。它属于磁合金功率扼流圈系列,具有微型尺寸(2.0 x 1.6 mm)和低剖面设计,适用于多种便携式电子设备和高电流电源转换应用。这款电感器在 PDA、笔记本电脑、台式机、服务器及 FPGA 等设备中均有广泛应用。

    2. 技术参数


    | 参数名称 | 单位 | 典型值 | 最大值 |
    | :: | :: | :: | :: |
    | 电感量 (L0) | μH | 0.22, 0.24, 0.47, 1.0, 1.5, 2.2 | - |
    | 温度上升 (ΔT) | °C | 40 | - |
    | 饱和电流 (Isat) | A | 15, 16, 31, 49, 116, 132 | - |
    | 直流电阻 (DCR) | mΩ | 5.20, 4.70, 3.80, 3.10, 2.10, 2.00 | - |
    这些参数表明 IHHP-0806AZ-01 能够在较宽的工作温度范围内(-55°C 至 +125°C)稳定运行,并且在额定电流下保持较高的电感值,同时具备良好的散热性能。

    3. 产品特点和优势


    - 紧凑设计:仅 2.0 x 1.6 mm 的微型尺寸使其适合空间受限的应用。
    - 磁屏蔽:减少了电磁干扰,适用于高频电路。
    - 高效能:低声噪和高效率设计,降低了功耗并提高了系统稳定性。
    - 温度适应性强:能在极端温度条件下可靠工作。

    4. 应用案例和使用建议


    IHHP-0806AZ-01 广泛应用于个人电脑、服务器和电池驱动设备中。例如,在 PDA 和笔记本电脑的电源管理电路中,它可以有效地提高电源效率和减少噪音。建议在使用时注意散热,以确保设备长期稳定运行。

    5. 兼容性和支持


    IHHP-0806AZ-01 与大多数标准电路板设计兼容,Vishay 提供全面的技术支持和售后服务。如果遇到任何问题,可以通过官方网站上的联系方式获得帮助。

    6. 常见问题与解决方案


    1. 问题:电感器温度过高。
    解决方案:检查电路设计,增加散热措施,如增大 PCB 迹线宽度或添加散热片。
    2. 问题:电感值不稳定。
    解决方案:确认电流不超过饱和电流限值,调整电源输出电压以减少电流波动。

    7. 总结和推荐


    综上所述,IHHP-0806AZ-01 是一款高性能的低剖面、高电流电感器,适用于多种高电流应用场合。其优异的性能和可靠性使其成为设计师的理想选择。因此,我强烈推荐在需要紧凑设计和高效率的电源管理应用中使用该产品。

IHHP0806AZERR47M01参数

参数
直流电阻(DCR) 39mΩ
额定电流 3.6A
Q值 -
测试频率 100KHz
电感值 470nH
饱和电流(LSAT) 4.3A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 2mm*1.6mm*1mm
通用封装 0806
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IHHP0806AZERR47M01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHHP0806AZERR47M01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHHP0806AZERR47M01 IHHP0806AZERR47M01数据手册

IHHP0806AZERR47M01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1073 ¥ 0.8976
6000+ $ 0.1066 ¥ 0.8921
库存: 33000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 2692.8
直接购买
加入购物车
