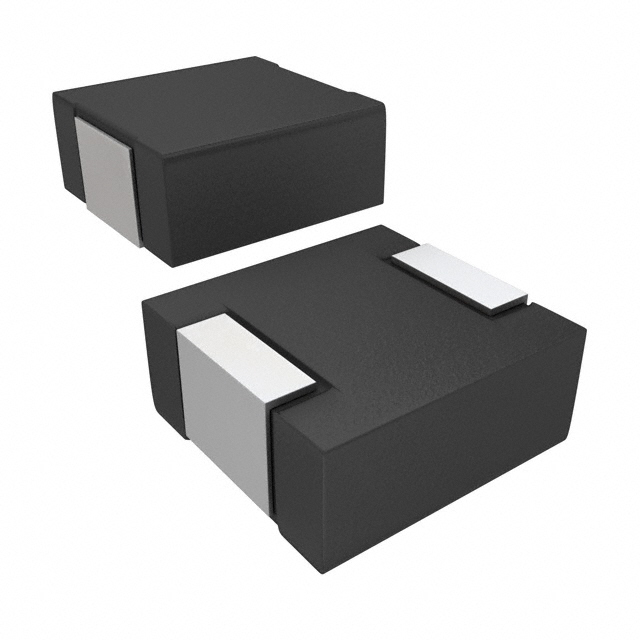

IHLP2525BDER3R3M01

产品分类: 贴片电感
产品描述: 100KHz 13A 5A 3.3μH 51.6mΩ ±20% 2525 标准安装,贴片安装 6.86mm*6.47mm*2.4mm
供应商型号: 11M-D-IHLP2525BDER3R3M01
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电感 IHLP2525BDER3R3M01

IHLP2525BDER3R3M01概述

    Vishay Dale IHLP-2525BD-01 技术手册概述

    1. 产品简介


    IHLP-2525BD-01 是 Vishay Dale 生产的一种商业级电感器,属于高饱和电流系列。它适用于多种应用领域,包括个人数字助理(PDA)、笔记本电脑、桌面计算机、服务器应用、高电流POL转换器、低轮廓高电流电源供应器、电池供电设备以及分布式电源系统中的DC/DC转换器。这款电感器设计紧凑,采用屏蔽结构,频率范围高达5.0 MHz,能够处理高瞬态电流而不会饱和,同时提供超低的嗡嗡声。

    2. 技术参数


    | 型号 | 电感值 (μH) | 电感容差 (%) | 直流电阻典型值 (mΩ) | 最大直流电流 (A) (ΔT=40°C) | 饱和电流 (A) (L0 下降约 20%) |
    |
    | IHLP-2525BD-01 | 0.1 | ±20 | 1.5 | 30 | 50 |
    0.22 | ±20 | 2.9 | 21 | 34 |
    0.33 | ±20 | 3.7 | 18 | 22 |
    0.47 | ±20 | 6.0 | 13.5 | 21 |
    0.68 | ±20 | 8.7 | 11 | 18 |
    0.82 | ±20 | 10.6 | 10 | 17 |
    1.0 | ±20 | 13.1 | 9.0 | 16 |
    1.5 | ±20 | 18.5 | 7.5 | 15 |
    2.2 | ±20 | 28.0 | 6.5 | 14 |
    3.3 | ±20 | 36.5 | 5.0 | 13 |
    4.7 | ±20 | 45.2 | 4.5 | 10 |
    6.8 | ±20 | 72.5 | 3.5 | 9 |
    8.2 | ±20 | 84.2 | 3.0 | 8 |
    10 | ±20 | 115.6 | 2.5 | 7 |
    该电感器的工作温度范围为 -55 °C 至 +125 °C,最大工作电压为 75 V。电感器的最小高度为 2.4 mm,封装代码为ER e3。

    3. 产品特点和优势


    - 低高度:在该封装尺寸内高度最低,仅为 2.4 mm。
    - 屏蔽结构:可有效减少电磁干扰。
    - 高频率范围:可达 5.0 MHz。
    - 低 DCR/μH:在同类尺寸的电感器中具有最低的直流电阻比。
    - 高瞬态电流耐受性:无饱和现象。
    - 超低噪声:由于采用复合结构设计。
    - 专利设计:具备专利保护。
    - 材料分类:符合环保要求,不含铅。

    4. 应用案例和使用建议


    IHLP-2525BD-01 广泛应用于各种高电流应用,如 PDA、笔记本电脑、服务器等。在这些应用中,它能提供稳定可靠的电感支持。为了确保最佳性能,用户应考虑电路设计、组件放置、PCB布局以及空气流通等因素。特别是在高温环境下,需要确保电感器的温度不超过 125 °C。此外,在高频应用中,适当的设计调整可以进一步提升性能。

    5. 兼容性和支持


    IHLP-2525BD-01 设计上较为通用,可以轻松与其他标准电子元器件和设备兼容。Vishay 提供详细的技术支持和维护服务,用户可以通过 magnetics@vishay.com 联系技术支持团队,以获取更多帮助。

    6. 常见问题与解决方案


    - Q: 电感器的最大工作温度是多少?
    - A: 电感器的最大工作温度为 125 °C。在极端情况下,应确保整体温度不超出此限值。
    - Q: 如何处理高温环境下的电感器?
    - A: 在高温环境下使用时,应考虑增加散热措施,例如优化 PCB 布局或添加散热片,以确保电感器温度不超标。
    - Q: 如何选择合适的电感值?
    - A: 根据具体应用需求选择合适的电感值。参考图表和规格参数表中的数据可以帮助选择合适的型号。

    7. 总结和推荐


    IHLP-2525BD-01 是一款高效、可靠且设计紧凑的商业级电感器。其独特的屏蔽结构和高饱和电流能力使其非常适合用于高电流应用,如 PDA、笔记本电脑和服务器等。该产品具有低噪音、高可靠性等优势,且在 Vishay 的专业技术支持下,使用起来更加得心应手。综上所述,强烈推荐使用该产品。

IHLP2525BDER3R3M01参数

参数
额定电流 5A
Q值 -
测试频率 100KHz
电感值 3.3μH
饱和电流(LSAT) 13A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 51.6mΩ
长*宽*高 6.86mm*6.47mm*2.4mm
通用封装 2525
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
