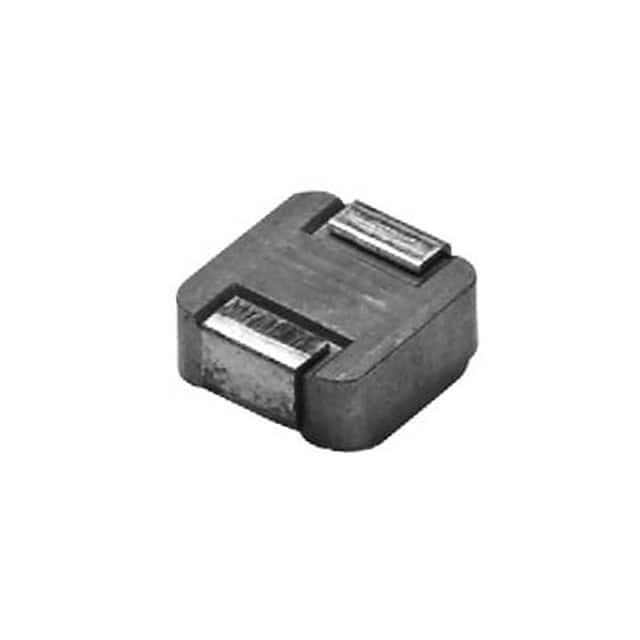

IHLP1616BZERR47M0H

产品分类: 贴片电感
产品描述: 100KHz 145MHz 13.1A 8.5A 470nH 14.1mΩ ±20% 1616 标准安装,贴片安装 4.06mm*4.06mm*2mm
供应商型号: IHLP1616BZERR47M0H
供应商: Avnet
标准整包数: 4000
VISHAY INTERTECHNOLOGY 贴片电感 IHLP1616BZERR47M0H

IHLP1616BZERR47M0H概述


    产品简介


    IHLP-1616BZ-0H
    IHLP-1616BZ-0H 是一款由 Vishay Dale 设计制造的高频低轮廓大电流电感器。该产品主要用于笔记本/桌面应用、高电流多相转换器(POL)、低轮廓高电流电源供应、电池供电设备以及传感器和相机的电源管理集成电路(PMIC)。通过其独特的复合结构设计,该电感器能够提供极低的噪声和高可靠性,使其成为各种高要求电子应用的理想选择。

    技术参数


    - 型号: IHLP-1616BZ-0H
    - 电感值: 0.10 μH 至 1.00 μH,容差为 ±20%
    - 直流电阻 (DCR):
    - 25°C 时典型值: 5.5 mΩ 至 28.5 mΩ
    - 25°C 时最大值: 5.9 mΩ 至 30 mΩ
    - 热电流额定值:
    - 25°C 时典型值: 14.0 A 至 485 A
    - 25°C 时最大值: 13.1 A 至 45.0 A
    - 饱和电流:
    - 25°C 时典型值: 8.5 A 至 17.5 A
    - 25°C 时最大值: 13.0 A 至 45.0 A
    - 自谐振频率 (SRF):
    - 145 MHz 至 485 MHz
    - 工作温度范围: -55°C 至 +125°C
    - 额定工作电压: 50 V

    产品特点和优势


    1. 屏蔽构造:采用屏蔽结构设计,确保电磁干扰最小化,提高整体性能。
    2. 宽频率范围:最高可达 10 MHz 的工作频率,适用于高频电路设计。
    3. 低损耗特性:在 1 MHz 以上具有最低损耗,提高效率。
    4. 高瞬态电流处理能力:能够处理高达饱和点的高瞬态电流,保持稳定的输出。
    5. 低噪音:由于其复合结构设计,产生极低的“buzz”噪声。
    6. 专利设计:IHLP 设计,具备多项专利保护。

    应用案例和使用建议


    IHLP-1616BZ-0H 在笔记本电脑和桌面应用中表现尤为出色,如 CPU 电源管理、DDR 存储器接口和电池充电电路。对于这些应用场景,可以采取以下建议:
    1. 电路设计:确保适当的散热设计,包括散热片和良好的空气流通。
    2. 布局优化:合理布置电感器,减少寄生电容的影响。
    3. 温度监测:定期检查电感器的工作温度,避免超出最大允许值。

    兼容性和支持


    IHLP-1616BZ-0H 具有广泛的兼容性,可应用于多种高电流应用中。Vishay 公司提供全面的技术支持,包括在线设计工具和详细的用户手册,以帮助客户更好地理解和使用该产品。此外,Vishay 还提供保修服务,确保用户在购买后能够获得必要的支持。

    常见问题与解决方案


    - 问题 1: 电感器在高温环境下性能下降?
    - 解决方案: 确保良好散热,增加散热片或改进冷却系统。

    - 问题 2: 电感器在高电流应用中出现噪声?
    - 解决方案: 检查布局设计,增加滤波器以降低噪声影响。

    - 问题 3: 电感器在高频下无法正常工作?
    - 解决方案: 确认电感器工作频率不超过其额定值,重新计算系统频率需求。

    总结和推荐


    总体而言,IHLP-1616BZ-0H 是一款高性能的高频低轮廓大电流电感器,适用于多种高要求电子应用。其独特的复合结构设计和出色的性能参数使其在市场上具有显著的竞争优势。建议在需要高频、高电流应用的设计中优先考虑使用这款产品。

IHLP1616BZERR47M0H参数

参数
直流电阻(DCR) 14.1mΩ
额定电流 8.5A
Q值 -
测试频率 100KHz
电感值 470nH
饱和电流(LSAT) 13.1A
自谐振频率(SRF) 145MHz
容差 ±20%
长*宽*高 4.06mm*4.06mm*2mm
通用封装 1616
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
