IHA202BA

产品分类: 贴片电感
产品描述: 1KHz 3.1A 50μH 85mΩ ±10% 通孔安装 20.32mm(长度)
供应商型号: 70-IHA-202
供应商: Mouser
标准整包数: 1

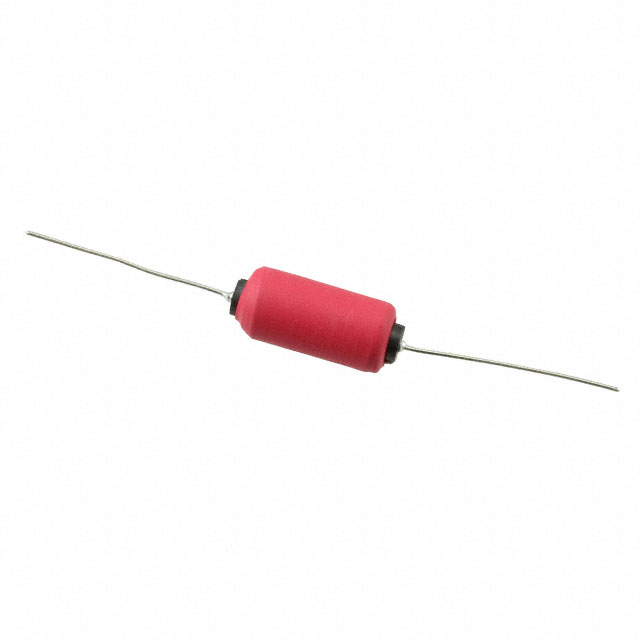

VISHAY INTERTECHNOLOGY 贴片电感 IHA202BA

IHA202BA概述

    概述 Vishay Dale 滤波电感器

    产品简介


    Vishay Dale 滤波电感器(高电流,轴向引线) 是一款专为过滤噪音而设计的高性能电子元器件。这类电感器通常应用于电源管理、信号调节等领域,特别是在需要低频滤波和电流限制的应用中表现出色。它们的特点是采用轴向引线设计,便于PCB板上安装,同时提供多种规格以适应不同的应用需求。

    技术参数


    - 额定电感量:根据不同型号,电感值范围从5 μH 到 1000 μH不等,具体参数见下表。
    - 公差:电感量的公差范围在± 10%。
    - 直流电阻 (DCR):不同型号的电感器,其直流电阻最大值范围从0.010 Ω到0.600 Ω。
    - 电流额定值:根据温度上升要求,各型号电感器的额定连续工作电流范围从1400 mA 到 9300 mA。
    - 操作温度:从-55 °C 到 +125 °C (无负载),在全额定电流时,温度范围缩小至-55 °C 到 +75 °C。
    - 绝缘等级:可以承受2500 VRMS(60 Hz)的电压,施加于绕组和外圆周之间,距离绝缘套管边缘0.250" [6.35 mm]内。

    产品特点和优势


    - 引线安装方式:轴向引线设计使其易于PCB板上的安装和焊接。
    - 预先涂锡的引脚:简化了焊接过程,提高生产效率。
    - 低成本构造:有助于降低整体系统成本。
    - 火焰阻燃材料:采用聚烯烃管进行保护,符合UL VW-1标准,符合MIL-I-23053/8,类3要求。
    - 宽广的工作温度范围:可以在极端温度环境下可靠工作,满足严苛环境需求。

    应用案例和使用建议


    这些电感器广泛应用于开关调节器、功率放大器、电源供应以及SCR和晶闸管控制电路中。对于需要进行有效滤波和电流管理的应用场景,Vishay Dale滤波电感器提供了理想的解决方案。例如,在一个高精度的开关电源设计中,为了确保输出电压稳定,可以考虑使用此类电感器来降低输出电流的纹波。在具体应用过程中,建议根据应用的具体需求选择合适的电感值,以确保良好的滤波效果和电流稳定性。

    兼容性和支持


    Vishay Dale 滤波电感器支持标准的电气接口,并且在广泛的电源管理和信号调节应用中表现出色。公司还提供了详细的技术支持文档,以及有关产品使用、安装和维护的专业指南。如果在使用过程中遇到任何问题,可以联系Vishay的技术支持团队获取帮助。

    常见问题与解决方案


    - 问题:如何正确安装这些电感器?
    - 解决方案:确保轴向引线与PCB板上的焊盘对齐,并进行适当的焊接。建议在焊接前使用助焊剂预处理引脚。

    - 问题:在高电流环境下使用这些电感器是否安全?
    - 解决方案:查阅对应型号的额定电流参数,确保工作电流不超过最大允许值。此外,监测电感器温度以确保其在安全范围内运行。

    - 问题:如何选择正确的电感值?
    - 解决方案:依据所需滤波效果和预期电流水平来决定电感值。建议通过模拟或原型测试来验证所选电感值是否适合特定应用。

    总结和推荐


    总体而言,Vishay Dale 滤波电感器是一款性价比高、适用性强的产品。它凭借其独特的结构设计、优良的电气特性和广泛的适用范围,为众多电子应用提供了可靠的支持。如果您正在寻找一种高效、稳定的滤波解决方案,Vishay Dale 滤波电感器无疑是一个值得考虑的选择。强烈推荐给那些追求高性能、低成本和易用性的工程师和设计师们。

IHA202BA参数

参数
额定电流 3.1A
Q值 -
测试频率 1KHz
电感值 50μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 85mΩ
长*宽*高 20.32mm(长度)
安装方式 通孔安装
零件状态 在售

IHA202BA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHA202BA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHA202BA IHA202BA数据手册

IHA202BA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.2895 ¥ 36.2463
10+ $ 3.19 ¥ 26.9555
100+ $ 2.5164 ¥ 21.2636
180+ $ 2.43 ¥ 20.5335
540+ $ 2.3652 ¥ 19.9859
1080+ $ 2.2365 ¥ 18.8984
2520+ $ 2.1945 ¥ 18.5435
库存: 180
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 36.24
