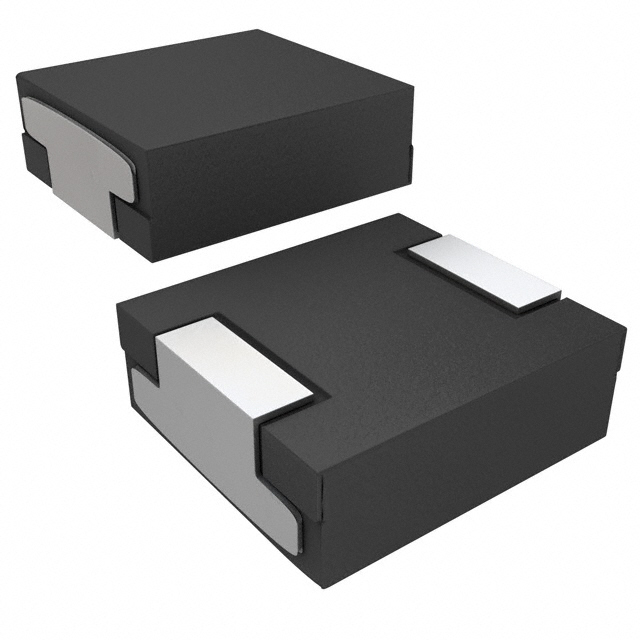

IHLP4040DZERR56M01

产品分类: 贴片电感
产品描述: 100KHz 49A 27.5A 560nH 1.95mΩ ±20% 4040 标准安装,贴片安装 10.8mm*10.16mm*4mm
供应商型号: 31M-IHLP4040DZERR56M01
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电感 IHLP4040DZERR56M01

IHLP4040DZERR56M01概述

    Vishay IHLP-4040DZ-01 技术手册

    产品简介


    Vishay IHLP-4040DZ-01 是一款屏蔽型电感器,属于高饱和电流系列,适用于多种高频和大电流应用。它在紧凑封装内提供了最低的电阻率和电感比(DCR/μH),并具有出色的电流处理能力和低噪音水平。该电感器广泛应用于便携式电子产品、服务器、桌面电脑、笔记本电脑以及各种高电流转换系统中。

    技术参数


    | 电感值(μH) | 最小电感值(μH) | 最大电感值(μH) | 典型直流电阻(mΩ) | 最大直流电阻(mΩ) | 热量评级电流(A) | 饱和电流(A) |

    | 0.19 | 0.152 | 0.228 | 0.875 | 0.95 | 40.0 | 90.0 |
    | 0.36 | 0.288 | 0.432 | 1.30 | 1.40 | 31.5 | 60.0 |
    | 0.56 | 0.448 | 0.672 | 1.80 | 1.95 | 27.5 | 49.0 |
    | 1.0 | 0.80 | 1.20 | 3.70 | 4.10 | 17.5 | 36.0 |
    | 1.5 | 1.20 | 1.80 | 5.30 | 5.80 | 15.0 | 27.5 |
    | 2.2 | 1.76 | 2.64 | 8.20 | 9.00 | 12.0 | 25.6 |
    | 3.3 | 2.68 | 3.96 | 13.70 | 14.40 | 10.0 | 18.6 |
    | 4.7 | 11.5 | 16.8 | 15.00 | 16.50 | 9.5 | 17.0 |
    | 5.6 | 14.08 | 21.12 | 17.60 | 19.30 | 8.5 | 16.0 |
    | 6.8 | 21.20 | 25.20 | 23.30 | 25.6 | 8.0 | 13.5 |
    该电感器的工作温度范围为 -55 °C 至 +125 °C,额定工作电压为 75 V。此外,它能够在高达 5.0 MHz 的频率范围内运行,具有良好的热稳定性和超低噪声特性。

    产品特点和优势


    - 屏蔽结构:减少电磁干扰(EMI)。
    - 宽频范围:频率响应范围高达 5.0 MHz。
    - 低电阻率:在相同尺寸下提供最低的电阻率,提高效率。
    - 高饱和电流:能够承受高瞬态电流而不饱和。
    - 低噪音:复合结构设计降低了操作时的噪音。
    这些特点使其成为高性能电源管理系统的理想选择,特别适用于需要低噪声和高效能的应用场景。

    应用案例和使用建议


    - 便携式设备:如智能手机和平板电脑,该电感器可提高电池寿命并减小电源模块的尺寸。
    - 高电流POL转换器:可用于服务器和计算机主板上的电源转换,以提高电源管理的效率。
    - 大电流电源供应器:适用于需要大电流和高效率的应用场景。
    建议在实际应用中注意散热设计,特别是在高温环境下。确保电路布局合理,PCB走线足够宽且厚,以增强散热效果。

    兼容性和支持


    - 兼容性:该电感器与标准PCB制造工艺兼容,易于集成到现有设计中。
    - 支持:Vishay 提供详尽的技术文档和在线支持,包括设计工具和3D模型,帮助客户进行产品设计和验证。

    常见问题与解决方案


    - 问题:温度上升过快?
    - 解决方法:增加散热措施,例如改进PCB设计和增加散热片。
    - 问题:电流波动大?
    - 解决方法:检查负载是否稳定,确认电源输入正常,必要时更换更适合的电感器。
    - 问题:电感值变化超出预期?
    - 解决方法:确保工作温度在规定范围内,调整PCB布局以改善热性能。

    总结和推荐


    Vishay IHLP-4040DZ-01 以其出色的性能和广泛的适用性,成为高性能电源管理系统的首选电感器。它的低电阻率、高饱和电流和低噪音特性,使其在众多应用场景中表现出色。强烈推荐使用这款电感器,特别是对于那些对效率和稳定性有较高要求的设计。
    请注意,此产品受特定免责声明的约束,详细信息请参阅 Vishay 官方网站。

IHLP4040DZERR56M01参数

参数
额定电流 27.5A
Q值 -
测试频率 100KHz
电感值 560nH
饱和电流(LSAT) 49A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 1.95mΩ
长*宽*高 10.8mm*10.16mm*4mm
通用封装 4040
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
